Instructions d’installation
ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS
(Conduit vertical)
A

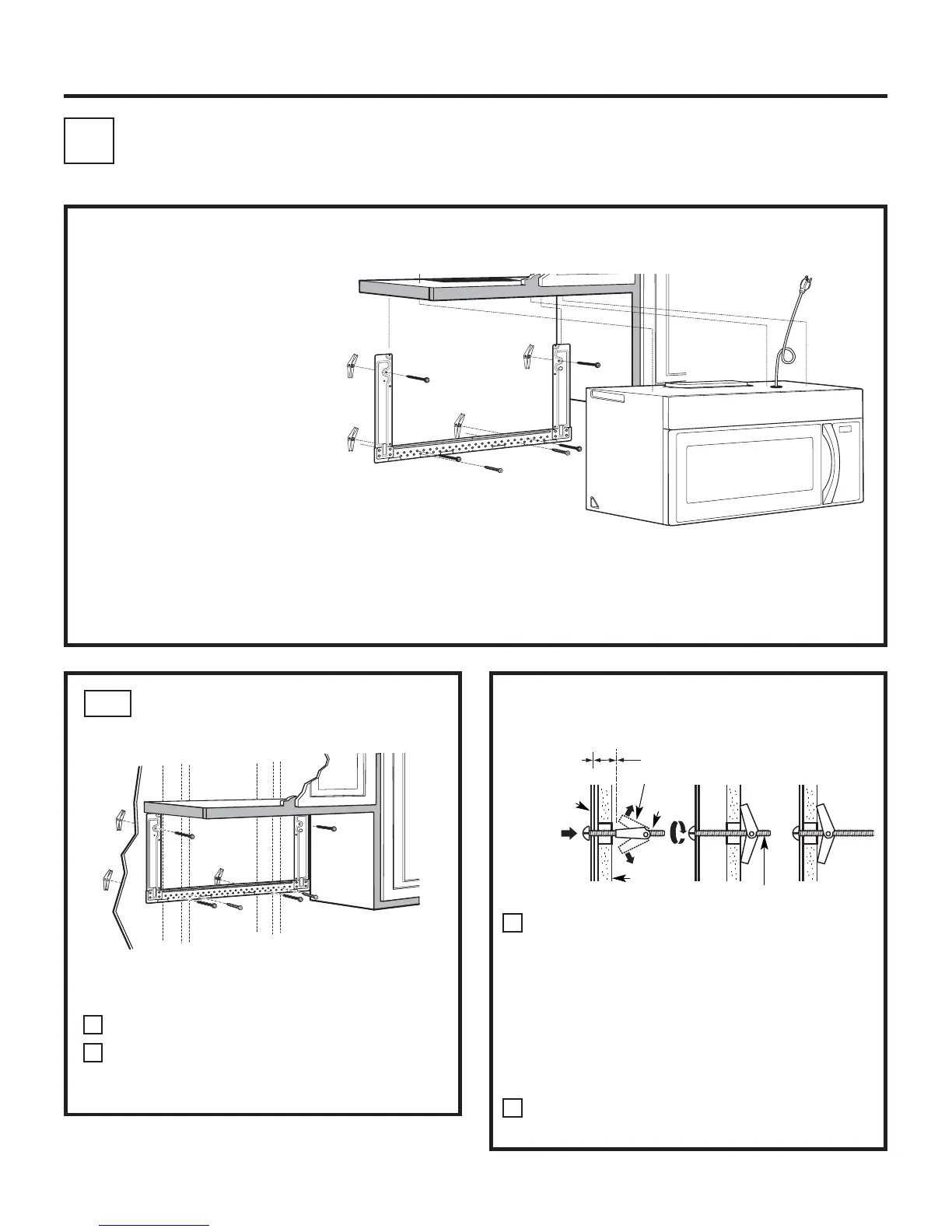

VUE D’ENSEMBLE
DE L’INSTALLATION
A1. Fixation de la plaque
de montage au mur
A2. Préparation de l’armoire
supérieure
A3.
Vérification du
fonctionnement du registre
A4.
Installation du four
à micro-ondes
A5.
Ajustement de l’adaptateur
d’évacuation
A6.
Connexion au conduit
Pour utiliser les boulons à ailettes :
FIXATION DE LA PLAQUE
DE MONTAGE AU MUR
A1.
Fixez la plaque au mur à l’aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à 3/4 po (19 mm) sur chaque boulon.
2
1
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que la plaque est bien centrée sous
l’armoire et que les languettes de la plaque de montage
touchent le dessous de l’armoire lorsque vous poussez la
plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l’arrière de la plaque de montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter
le serrage des boulons.
4
3
Espace pour les
ailettes supérieur à
l’épaisseur du mur
Écrou à ailettes
Boulon à
ailettes
Mur
Extrémité
du boulon
REMARQUES IMPORTANTES :
• Assurez-vous que les vis du moteur du ventilateur et de la
plaque du ventilateur sont solidement vissées lorsque vous
les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés,
fixés et qu’ils ne sont pas coincés.
A7.
Ajustement du ventilateur
