Etichetta: obbligo utilizzo cavo di alimentazione con le
caratteristiche indicate (fig.I/09)
L’etichetta indica quali caratteristiche debba avere il cavo di
alimentazione in caso di sostituzione.
Etichetta: collegamento di terra (fig.I/10)
La macchina deve essere collegata ad un impianto di messa
a terra. Accertarsi che l’impianto di messa a terra cui è colle-
gata la macchia sia a norma e in perfetta efficienza.
Etichetta: obbligo disconnettere macchina prima di effet-
tuare manutenzioni/riparazioni (fig.I/11)
Ogni operazione di manutenzione o riparazione della macchi-
na deve essere effettuata a circuito elettrico disconnesso.
Etichetta: macchina conforme normativa Rohs2 (fig.I/12)
Etichetta: macchina conforme normativa RAEE (fig.I/13)
In caso di dismissione, smaltire la macchina secondo le nor-
mative nel paese in cui è installata.
Etichetta: valori ammessi pressione acqua (modelli ad acqua) (fig.I/14)
Riporta i valori di pressione minimi e massimi ammissibili
Etichetta: contiene gas disciplinati (fig.I/15)
Specifiche gas contenuto nel circuito refrigerante ermeticamente sigillato.
Etichetta: specifica gas refrigerante (fig.I/16)
Utilizzare esclusivamente il gas indicato dall’etichetta
4.2 Etichette box elettrico
Etichetta: pericolo alta tensione all’interno (fig.I/17)
Pericolo di shock elettrico; disconnettere l’alimentazione elettrica prima di
operare sulla macchina.
Etichetta: obbligo inserzione protezione elettrica (fig.I/18)
La linea di alimentazione della macchina deve essere protetta da interruttore
automatico o fusibili. Rispettare le norme del paese dove è installata la mac-
china.
Etichetta: obbligo utilizzo cavo di alimentazione con le caratteristiche
indicate (fig.I/19)
L’etichetta indica quali caratteristiche debba avere il cavo di alimentazione in
caso di sostituzione
Etichetta: corretto senso di rotazione (fig.I/20)
L’etichetta indica come invertire il senso di rotazione nelle macchine trifase.
5 DISPOSITIVI DI SICUREZZA
La macchina è dotata dei seguenti dispositivi di sicurezza:
Anticesoiamento arti:
Realizzata mediante circuito di sicurezza conforme alla direttiva europea;
interviene all’apertura del coperchio, commutando temporaneamente la
macchina in STOP.
Surriscaldamento motori agitatori:
Realizzata mediante relè termici a ripristino automatico; proteggono da so-
vraccarichi il funzionamento dei motori agitatori della macchina.
Surriscaldamento motori compressore ermetico
Realizzata mediante sensore termo-amperometrici a ripristino automatico;
proteggono da sovraccarichi il funzionamento dei motori compressori della
macchina. L’intervento della protezione determina l’arresto temporaneo del
solo motore compressore.
Sovrapressione circuito frigorifero:
Realizzata mediante pressostati di sicurezza approvati a ripristino automati-
co; proteggono da sovrapressione l’integrità dei circuiti frigoriferi.
Protezione contro il cortocircuito utenze ausiliarie:
Realizzato da fusibili che intervengono in caso di cortocircuito sull’alimenta-
zione ausiliaria.
Circuito di sicurezza SELV:
Le pulsantiere sono alimentate in bassa tensione tramite trasformatore di
sicurezza approvato a doppio isolamento, protetto da fusibili contro il corto-
circuito.

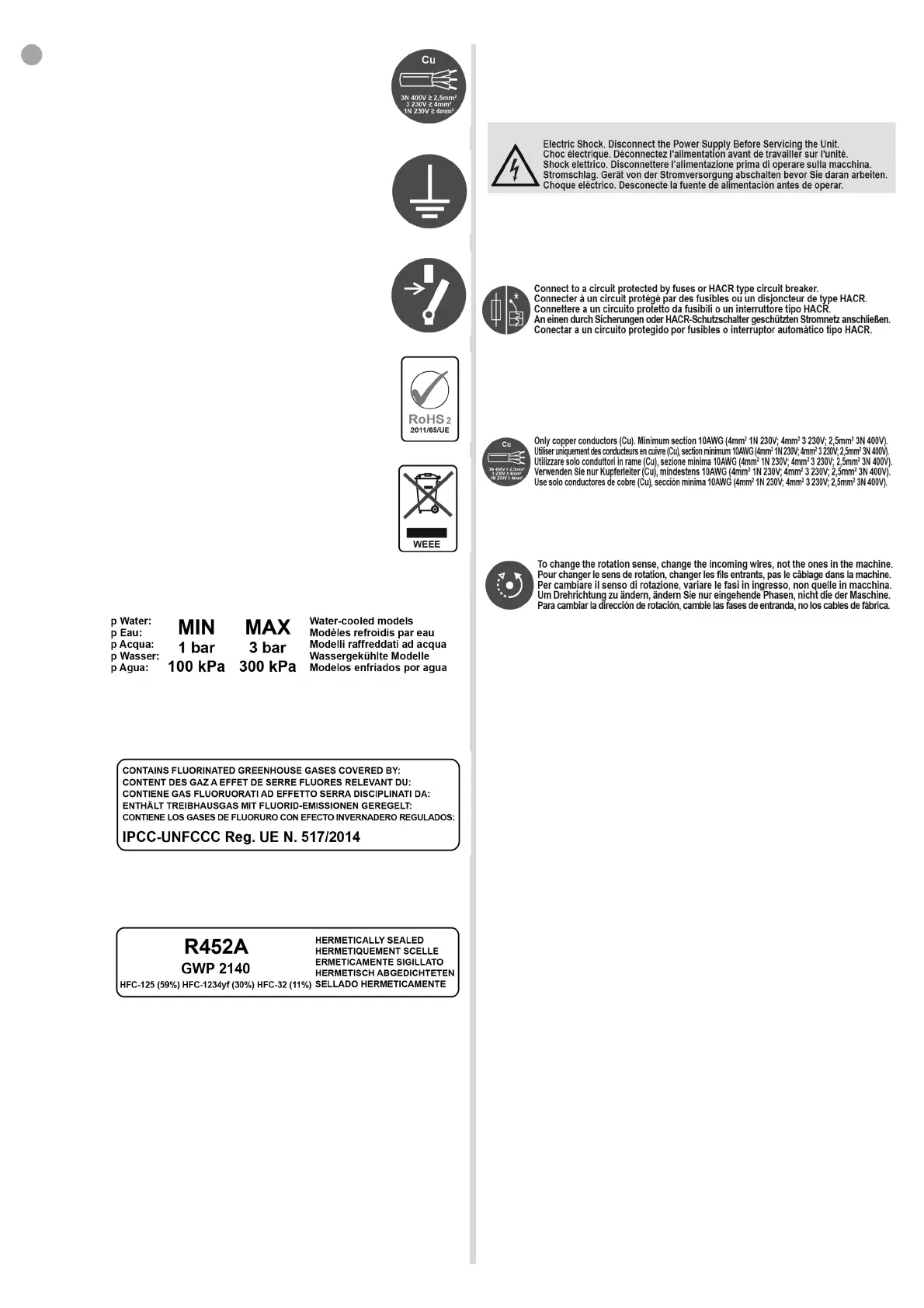

fig.I/09
fig.I/17
fig.I/10
fig.I/11
fig.I/12
fig.I/13
fig.I/14
fig.I/15
fig.I/16
fig.I/18
fig.I/19
fig.I/20
