Fronius RI IO PRO/i - Controles, Conexiones E Indicadores; Controles de Operación y Conexiones

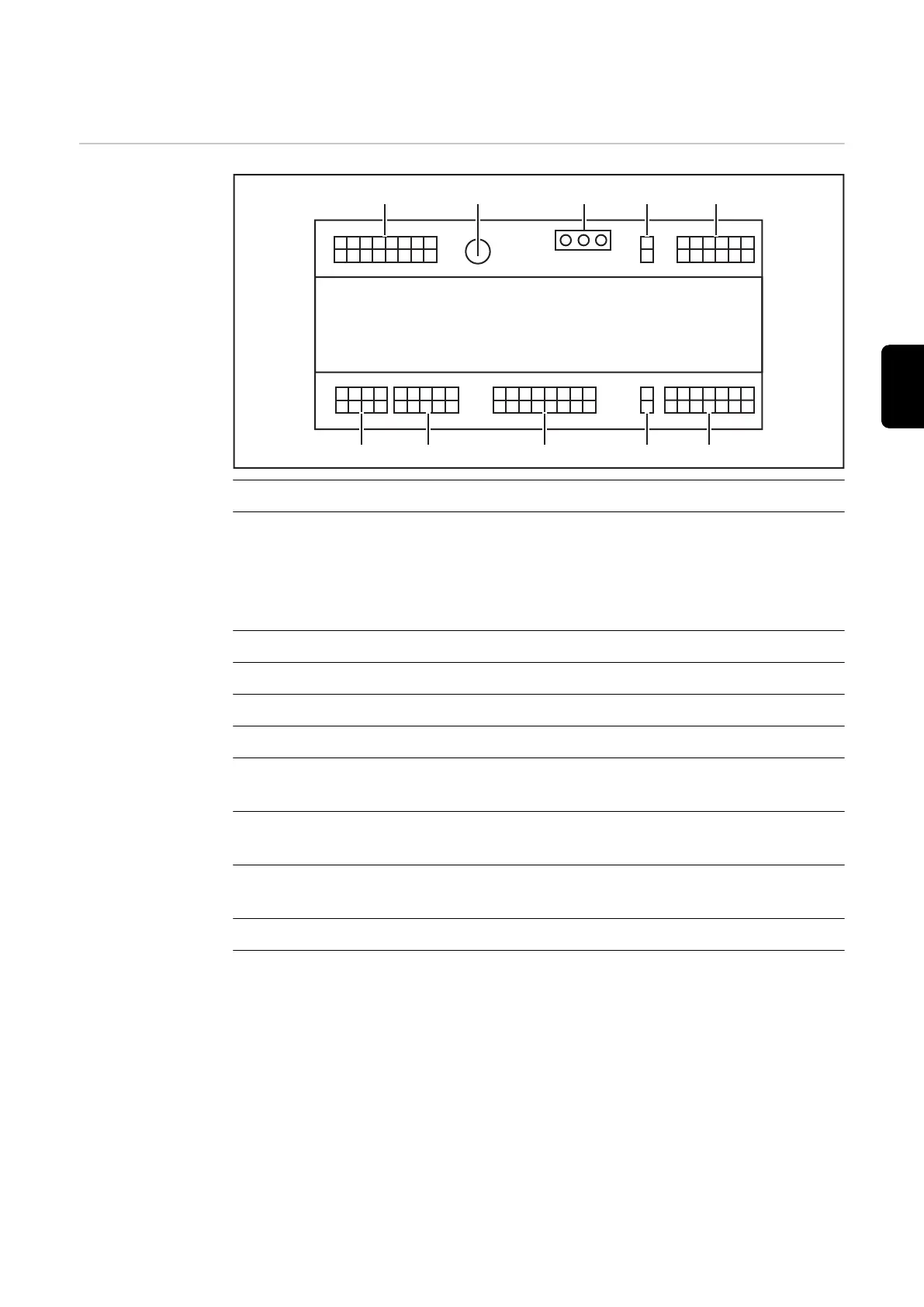

Controles, conexiones e indicadores
Controles de ope-
ración y conexio-
nes
(1)(2)(3)
16141510111213
1 2 3 4 5 6 7 8
9 13149 101112
11
2
2 3 4 5 6 7
8
(4)(5)
(10) (9)
(8)
(7) (6)
OCSTD
7
8
9 10
1 2 3 4 5
66
7
8
1 2 3 4
5
2
1
71110 9 8
6 5 4 3 2 1
12
11
15
14
13
12
8 7 6 5 4 3
910
2 1
16
(1) Poste de conexión X1
(2) Poste de conexión X2
el poste de conexión proporciona un voltaje de + 24 V que puede usarse para
alimentar las salidas digitales de la interface.
Para más información sobre la alimentación principal para las salidas digitales,
consulte Alimentación principal para las salidas digitales en la página 81.
(3) Poste de conexión X3
(4) Poste de conexión X4
(5) Poste de conexión X5
(6) Poste de conexión X6
(7) Poste de conexión X8
Para alimentar la conexión de SpeedNet
(8) Puente
Para configurar el modo de operación - modo estándar / modo OC
(9) Borna de conexión de SpeedNet
para conectar al transformador de soldadura
(10) Poste de conexión X7
71
ES-MX
