45
DE

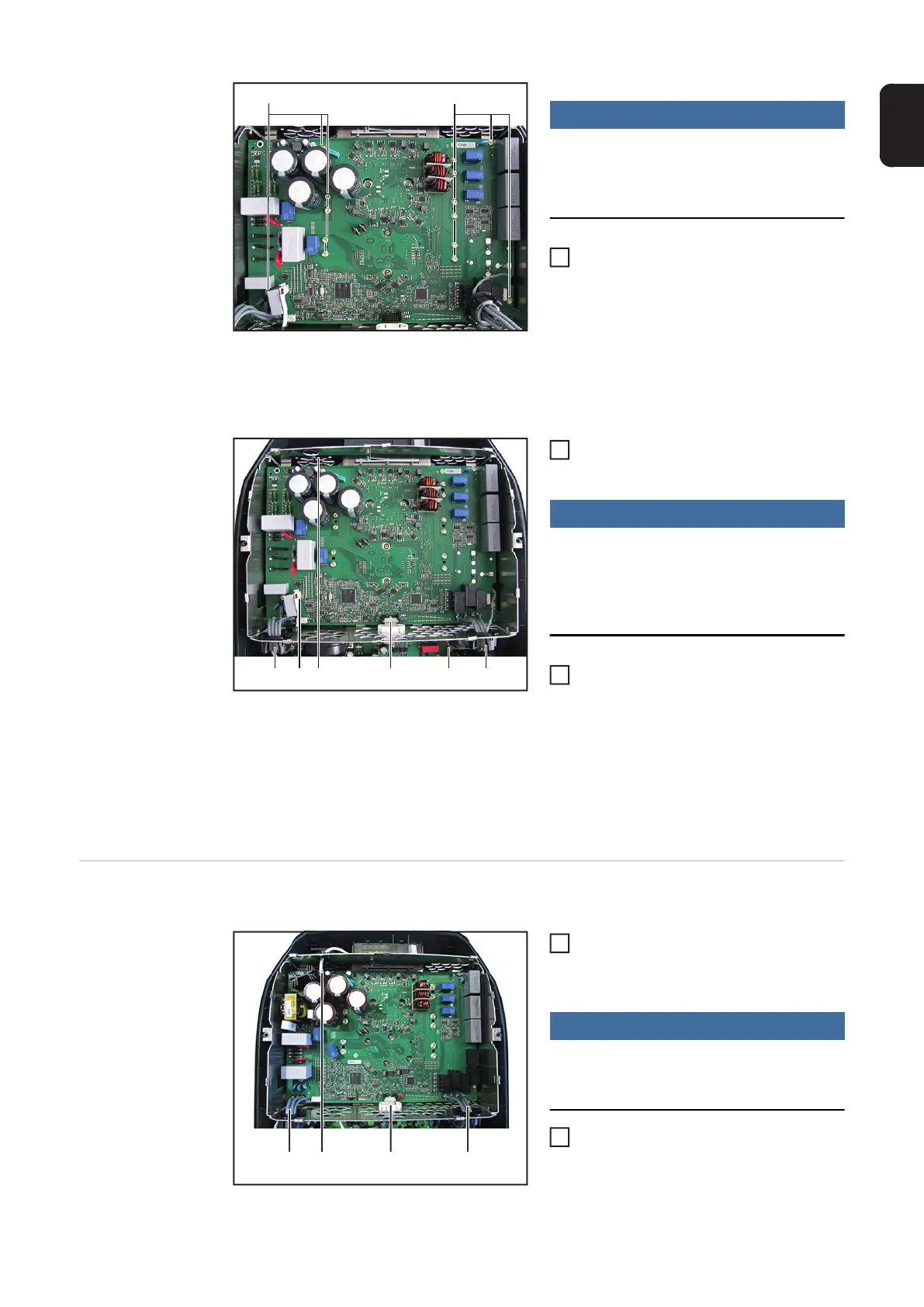

HINWEIS!
Position der Schrauben (5) variiert je
nach Leistungsklasse
Variante 4k5:
- SymoPS mit 14 Stk. Schraube 4x9
TX20 (5) montieren
[2 Nm]
Variante 8k2:
- SymoPS mit 13 Stk. Schraube 4x9
TX20 (5) montieren
[2 Nm]
Sämtliche Kabel- und Steckverbindun-
gen (1-4) einfädeln und montieren
HINWEIS!
Darauf achten, dass die Ferritkerne und
deren Halterung (3) ordnungsgemäß
montiert sind
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
Leistungsprint -
DuoPS tauschen
DuoPS ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
HINWEIS!
Beim Lösen der AC-Steckverbindung (1)
den Print am rechten, oberen Rand des
DuoFIL gegenhalten
Sämtliche Kabel- und Steckverbindun-
gen (1)-(4) lösen und ausfädeln
(5)(5)
4
(1)(3) (2) (4) (4) (3)
5
6
(1) (3)(2) (4)
1
2
