Wichtig!
- Stromabsenkung ohne Schweißablaufunterbrechung kann
nur bei aktiviertem Hauptstrom erfolgen
- kein Zündvorgang bei irrtümlichem Vordrücken der Brenner-
tasterwippe im Leerlauf
Spezial-4-Taktbetrieb - Variante I (Abb.5)
- ermöglicht den Abruf des 4-Taktbetriebes mit WIG-Bren-
nern ohne Doppeltaster-Funktion
- Zwischenabsenkung auf den Absenkstrom I
3
(Einstellung
siehe Kapitel „Arbeiten mit den Programmebenen“)
- Absenkmöglichkeit des Schweißstromes vom Haupt- auf
den Absenkstrom I
3
und zurück, ohne den Schweißablauf
zu unterbrechen
- in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
I3, kann der Absenkstrom I
3
in % vom Hauptstrom I
H
einge-
stellt werden
- in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, muß die Einstellung für SFS auf "1" stehen
Spezial-4-Taktbetrieb - Variante II / III / IV / V (Abb.5a/b/c/d)
- ermöglicht den Abruf des 4-Taktbetriebes mit WIG-Bren-
nern mit Doppeltaster-Funktion
- in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, die Einstellung für SFS
- auf "2" stellen für Variante 2
- auf „3“ stellen für Variante 3
- auf „4“ stellen für Variante 4
- auf „5“ stellen für Variante 5
kurzes Drücken (Vordrücken) der Brennertasterwippe
kurzes Drücken (Vordrücken) der Brennertasterwippe
Loslassen der Brennertasterwippe

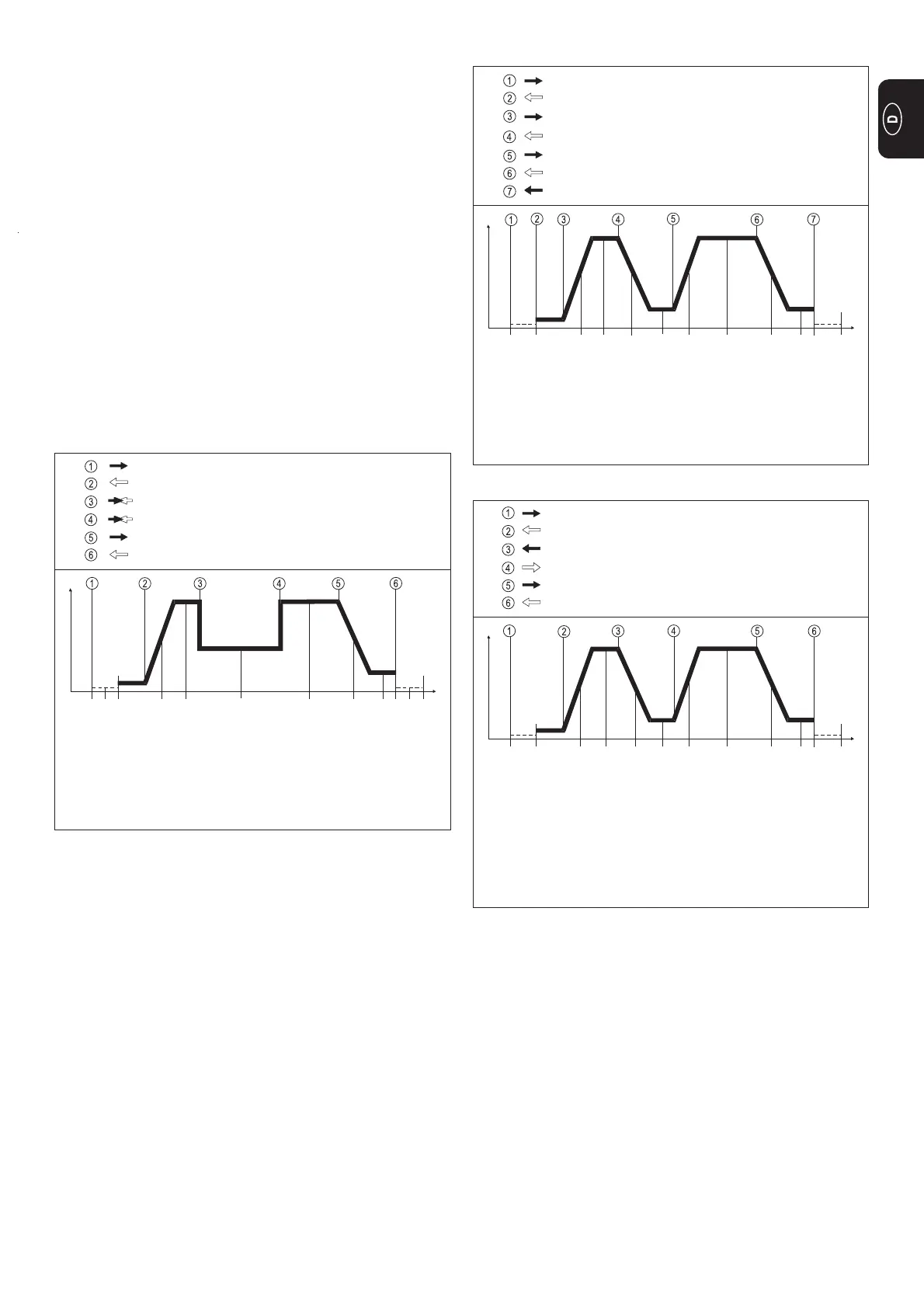

Abb. 5 Funktionsablauf im Spezial-4-Taktbetrieb - Variante I
Zurückziehen und Halten der Brennertasterwippe
I
S
I
H
I
3
I
t
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
I
E
I
H
Zyklus-Start
Gasvorströmzeit
Stromanstieg über
Up-Slope
Gasnachströmzeit
Schweißende
Schweißen mit einge-
stelltem Absenkstrom I
3
(Setup)
Zünden des Lichtbogens
mit Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Stromabsenkung über
Down-Slope
Schweißen mit einge-
stelltem Hauptstrom I
H
Endkraterstrom
Abb. mit Zwischenabsenkung
Abb. 5a Funktionsablauf im Spezial-4-Taktbetrieb - Variante II
I
S
I
H
I
t
I
E
I
H
Zyklus-Start
Gasvorströmzeit
Stromanstieg über
Up-Slope
Gasnachströmzeit
Schweißende
Schweißen mit einge-
stelltem Absenkstrom
Zünden des Lichtbogens
mit Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Stromabsenkung über
Down-Slope
Schweißen mit einge-
stelltem Hauptstrom I
H
Endkraterstrom
I
E
Stromabsenkung über
Down-Slope
Stromanstieg über
Up-Slope
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
kurzes Vordrücken der Brennertasterwippe
Vordrücken und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Loslassen der Brennertasterwippe
Abb. 5b Funktionsablauf im Spezial- 4-Taktbetrieb - Variante III
Zurückziehen und Halten der Brennertasterwippe
I
S
I
H
I
E
I
t
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
I
E
I
H
Zyklus-Start
Gasvorströmzeit
Stromanstieg über Up-Slope
Stromabsenkung über
Down-Slope
Gasnachströmzeit
Schweißende
Endkraterstrom
Zünden des Lichtbogens mit
Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Stromanstieg über Up-Slope
Stromabsenkung über
Down-Slope
Schweißen mit einge-
stelltem Hauptstrom I
H
Endkraterstrom
Abb. mit Zwischenabsenkung
Abb. mit Zwischenabsenkung
