6
Pousser et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet

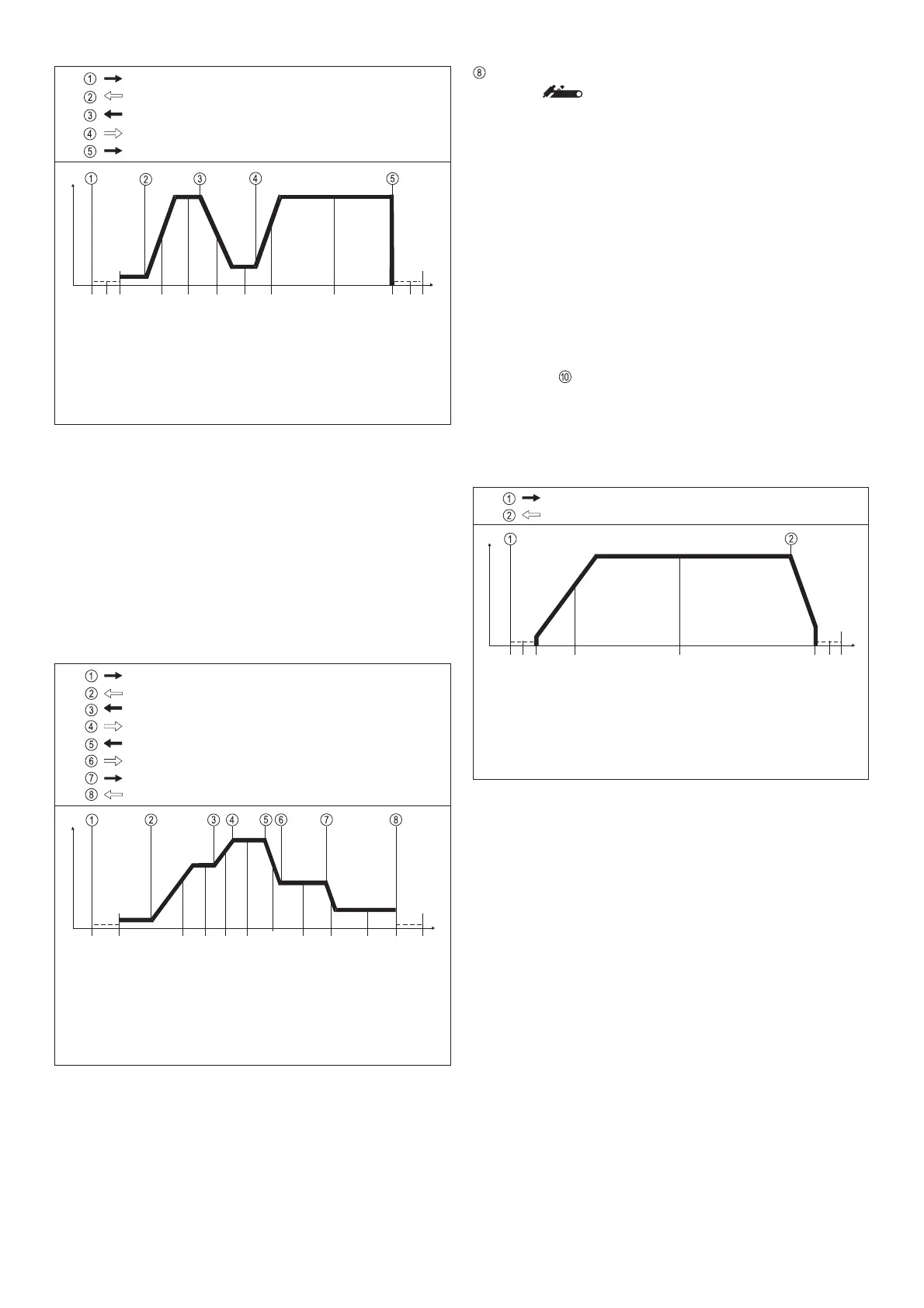

Fig. 5c Séquence de fonctionnement au mode spécial à 4 temps - variante IV
Tirer et maintenir la bascule de la gâchette du pistolet
I
S
I
H
I
E
I
t
Tirer et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
I
H
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant up-slope
Diminution de courant
suivant down-slope
Temps de postdébit du gaz
Fin du soudage
Courant de cratère final
Amorçage de l'arc
électrique au courant d'arc
chercheur I
S
Soudage au courant
principal réglé I
H
Augmentation de courant
suivant up-slope
Soudage au courant
principal réglé I
H
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant up-slope
Diminution de courant
suivant down-slope
Temps de postdébit de gaz
Fin du soudage
Courant de cratère final
Tirer et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Amorçage de l'arc
électrique au courant d'arc
chercheur I
S
Soudage au courant
principal réglé I
H
Fig. 5d Séquence de fonctionnement au mode spécial à 4 temps - varianteV
Pousser et maintenir la bascule de la gâchette du pistolet
I
S
I
H
I
E
I
t
Augmentation du courant en
poussant gâchette de pistolet
Baisse du courant en
poussant la gâchette de
pistolet
Soudage avec courant
principal réduit I
H
Pousser et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Tirer et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Soudage avec courant
principal augmenté I
H
La variante V (fig. 5d) permet d'augmenter et de réduire le courant
de soudage sans torche Up / Down.
Plus vous pousser la bascule de la gâchette du pistolet vers l'avant
pendant le soudage et plus le courant de soudage augmente
(jusqu'au maximum).
Lorsque vous lâchez la bascule de la gâchette du pistolet le
courant de soudage reste constant. Plus vous pousser à nouveau
la bascule de la gâchette du pistolet vers l'avant et plus le courant
de soudage diminue.
Fig. avec baisse temporaire
AFFICHAGE DEL DU MODE DE FONCTIONNEMENT À 2
TEMPS
Mode de fonctionnement à 2 temps (fig. 6)
- Appel par la bascule de la gâchette du pistolet TIG
- Est utilisé principalement pour le soudage de pointage
- Au niveau de programme "NIVEAU DE PRÉRÉGLAGES --
-", paramètres TIG, StS doit être réglé sur "OFF"
Séquence de fonctionnement :
1. Tirer et maintenir la bascule de la gâchette du pistolet
- La période de prédébit de gaz s'écoule
- L'arc électrique s'amorce à la valeur réglée pour le courant
d'arc chercheur I
S
(avec l'amorçage HF : la HF s'éteint
automatiquement après l'amorçage)
- Après l'amorçage, le courant de soudage augmente suivant
l'up-slope à réglage interne pour atteindre le courant de
soudage I
H
- La DEL est allumée
2. Lâcher la bascule de la gâchette du pistolet
- L'arc électrique s'éteint (avec ou sans baisse de courant)
- La période de postdébit de gaz à réglage interne s'écoule
Si vous utilisez la télécommande à pédale TR 52mc, l'installation
passe automatiquement au mode de fonctionnement à 2 temps.
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant up-slope
Fin du soudage suivant
down-slope au courant de
cratère final I
E
Temps de postdébit de gaz
Tirer et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Amorçage de l'arc
électrique au courant
d'arc chercheur I
S
Soudage au courant
principal réglé I
H
Fig. 6 Séquence de fonctionnement au mode à 2 temps
I
H
I
t
