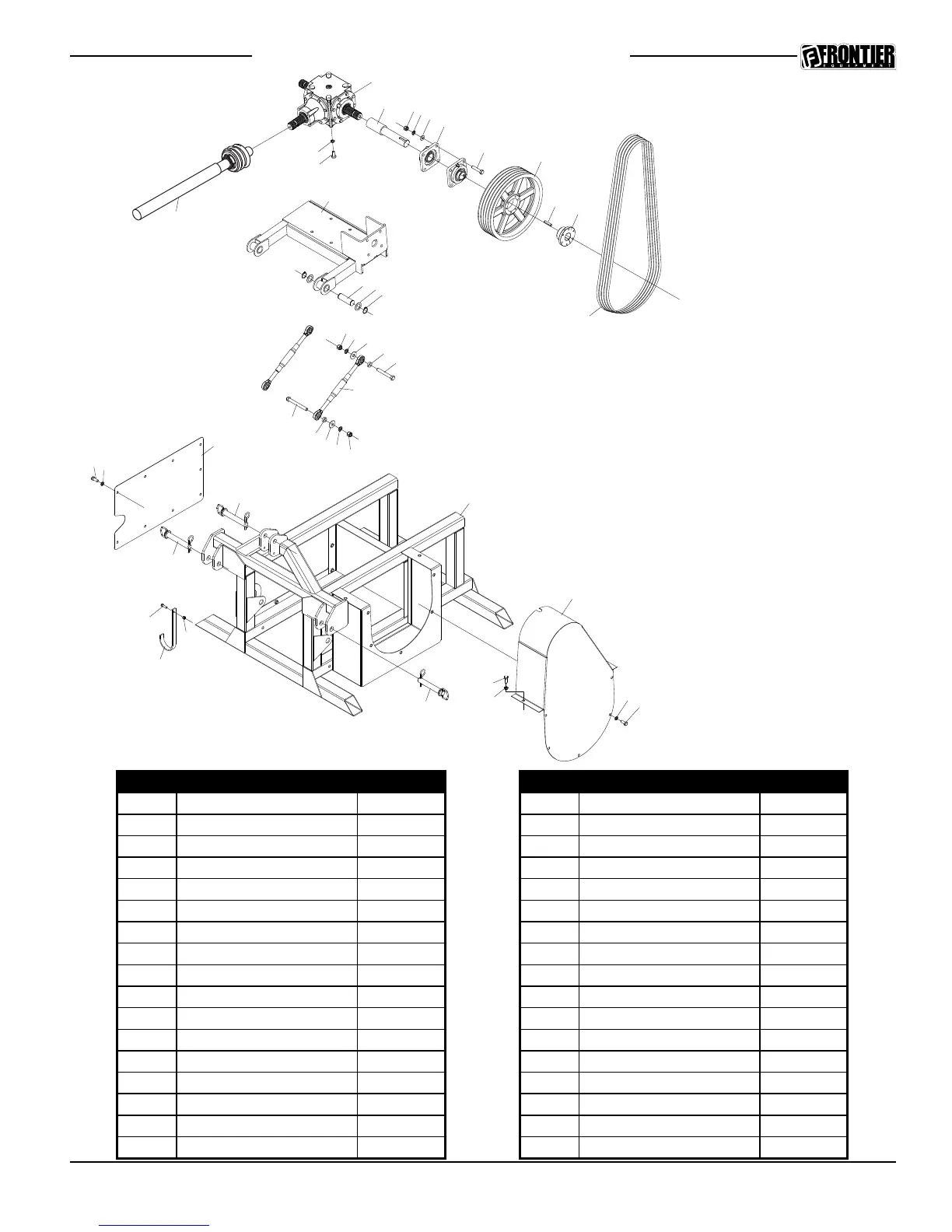

Frontier WC1208 - Base Assembly Parts

Frontier WC1208
28 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
17
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
28
29
30
31
28
32
33
26
27
27
27
8
34
Ref# Description Part# Ref# Description Part#
1 Complete Gearbox 5PQ903000 18 Lock Washer, 5/8 5PQ000860
2 Drive Shaft 5PQ903428 19 Flat Washer, 5/8 5PQ001075
3 Nut, 9/16 5PQ000965 20 Spacer 5PQ903435
4 Lock Washer, 9/16 5PQ000850 21 Bolt, 5/8 x 4-1/2 5PQ000645
5 SAE Flat Washer, 9/16 5PQ001066 22 Turn Buckle 5PQ505259
6 1-3/4" Flange Bearing 5PQ903418 23 Belt 5PQ903497
7 Bolt, 9/16 x 2-3/4 5PQ000582 24 Chipper Base 5PQ903400
8 16" 5-Groove Pulley 5PQ903039 25 Belt Shield 5PQ903432
9 Key, .375 x 2.00 5PQ400857 26 Lock Washer, 1/2 5PQ000840
10 1-3/4" SF Bushing 5PQ903016 27 Bolt, 1/2 x 3/4 5PQ000406
11 Lock Washer, 1/2 5PQ000840 28 1-1/8" Hitch Pin 5PQ903437
12 Bolt, 1/2 x 1-1/4 5PQ000420 29 Lock Nut, 3/8 5PQ003000
13 Gearbox Base 5PQ903419 30 PTO Shaft Hook 5PQ902236
14 Pivot Pin 5PQ903436 31 Bolt, 3/8 x 1-1/4 5PQ000275
15 Machinery Bushing, 1-1/4 5PQ500185 32 1" Hitch Pin 5PQ903238
16 Ext. Retaining Ring 5PQ701173 33 Drive System Cover 5PQ903431
17 Nut, 5/8 5PQ000970 34 Complete PTO Shaft 5PQ903498
WC1208 Base Assembly
