7.11 CONTROLE ET REGLAGE DE LA
COURROIE DE LA TRACTION DE
COURSE

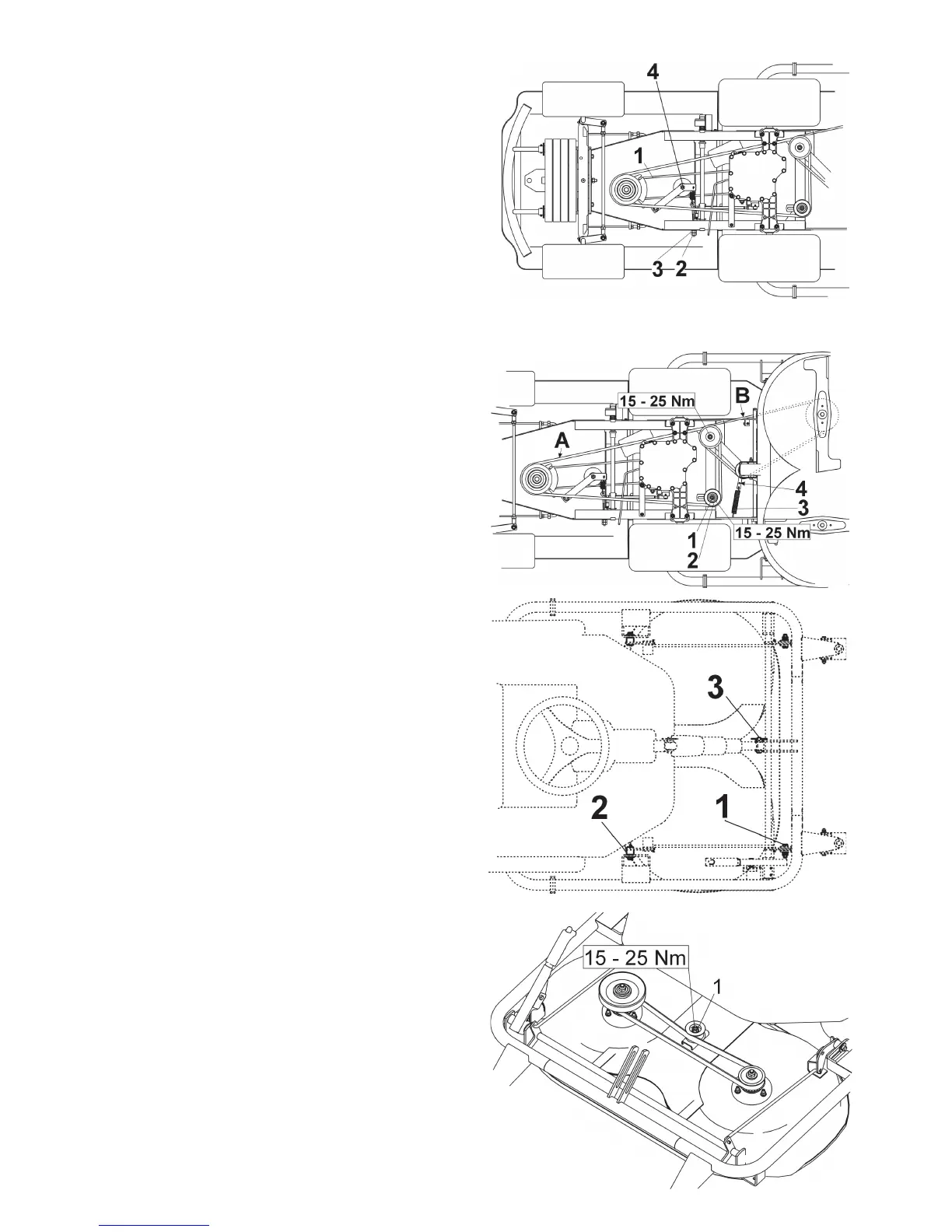

La courroie 1 est tendue correctement quand lors d'un effet d'une
puissance de 4kp sur la courroie au milieu entre les poulie ŕ
courroie, la courroie sera fl échie d'environ 1,5 cm. Effectuez le
réglage de la tension de la courroie par rotation de l'écrou 3 sur le
vis 2 qui tend le ressort de traction.
7.12 CONTROLE ET REGLAGE DES
COURROIES CUNEIFORMES DE
LA TRACTION DU DISPOSITIF
DE COUPE
Courroie cunéiforme A:
La courroie est tendue correctement quand lors d'un effet d'une
puissance de 4kp sur la courroie au milieu entre les poulie ŕ
courroie, la courroie sera fl échie d'environ 1,5 cm. Effectuez
le réglage de la tension de la courroie en déplaçant la poulie ŕ
courroie 2 aprčs avoir desserré l'écrou 1. Resserrez l'écrou 1
aprčs la fi n du réglage.
Courroie cunéiforme B:
La courroie de la traction du dispositif de coupe est tendu ŕ
l'aide d'un galet ŕ ressort. Lors de l'assouplissement de la tension
conséquemment ŕ la fatigue de la courroie, augmentez la tension
en déplaçant l'oeillet de suspension du ressort 3 dans la deuxičme
ouverture sur la brassure 4 du galet de tension.
7.13 RETIRAGE DU DISPOSITIF DE
COUPE DE LA MACHINE
• Descendez le dispositif de coupe dans la position de travail par
commutation de l'interrupteur 6.1.6. Relâchez l'interrupteur
immédiatement aprčs avoir atteind la position.
• Par tirage du levier de la poulie ŕ courroie d'attache 4 (fi g.
7.12) libérez la courroie cunéiforme et retirez la.
• Dégagez le ressort 3 (fi g. 7.12) de la brassure du galet de
tension.
• Dégagez les goupilles fl exibles des tourillons avant 2 et
l'accrochage du dispositif de coupe des deux tourillons arričre 1.
• Démontez le tourillon 3 et le vis de levage du dispositif de
coupe.
• Sortez les deux tourillons arričre 1 ŕ l'aide de tenailles de
l'accrochage du dispositif de coupe.
Veillez ŕ ne pas blesser les mains ou les doigts lors de la
sortie.
• Sortez les tourillons avant de l'accrochage 2.
• Retirez doucement le dispositif de coupe de la machine.
7.14 REGLAGE DE LA COURROIE
DENTEE DE LA TRACTION DE
LAMES
• Descendez le dispositif de coupe dans la position de travail
par commutation de l'interrupteur 6.1.6.
Relâchez l'interrupteur immédiatement aprčs avoir atteint la
position.
• Démontez le couvert de protection de la courroie dentée.
• Desserrez l'écrou 1 et tendez la courroie par déplacement de
la poulie ŕ courroie de tension.
• Vérifi ez la tension. La courroie est tendue correctement
quand lors d'un effet d'une puissance de 4kp sur la courroie
au milieu entre les poulie ŕ courroie celle-ci sera fl échie
d'environ 0,5 cm.
• Resserrez l'écrou 1 et remontez le couvert de protection.
