Installationsvoraussetzungen
Vergewissern Sie sich vor der Installation, dass Sie die folgenden
Voraussetzungen erfüllt haben:
Kreuzschlitzschraubendreher, entsprechende Schrauben und ESD-Werkzeuge.
Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE ist verfügbar.
RJ45-Ethernet-Kabel der Kategorie 5e oder höher für den Anschluss von Netzwerkgeräten.

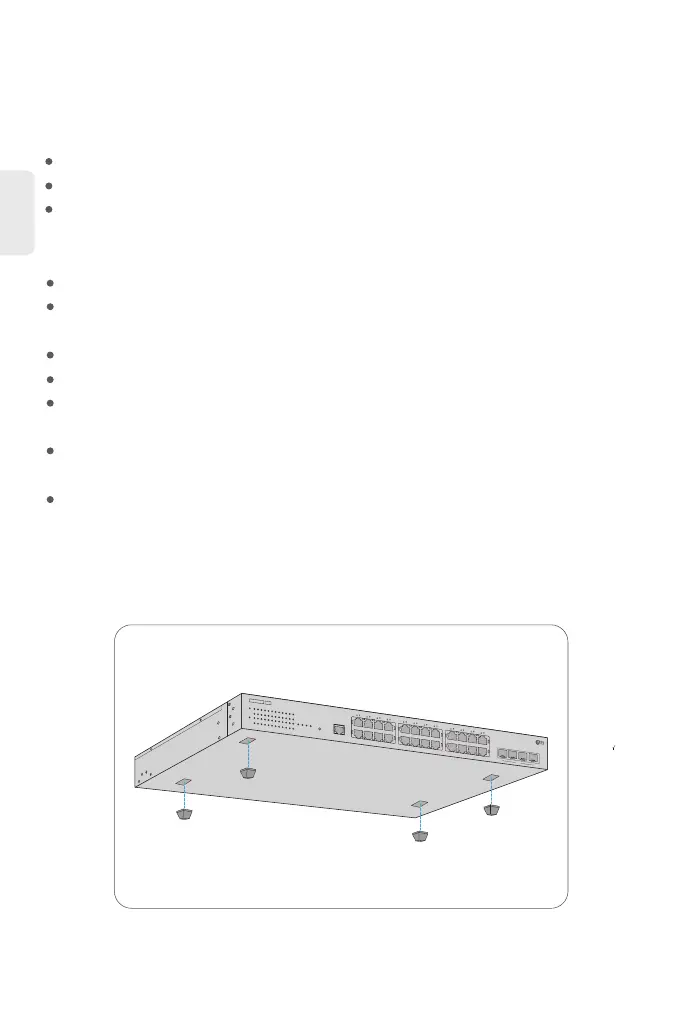

1. Befestigen Sie vier Gummipads an der Unterseite.
2. Stellen Sie den Switch auf den Schreibtisch.
Montage des Switches
Umgebung des Aufstellungsortes:
Achten Sie darauf, dass die Temperatur am Aufstellungsort zwischen -20°C und 65°C gehalten wird.
Achten Sie darauf, dass die relative Luftfeuchtigkeit am Aufstellungsort zwischen 10 % und 90 %
liegt.
Der Aufstellungsort muss frei von Leckagen, Tropfwasser, starkem Tau oder Feuchtigkeit sein.
Halten Sie den Aufstellungsort staubfrei.
Der Aufstellungsort muss gut belüftet sein. Stellen Sie sicher, dass um den Switch herum ein
ausreichender Luftstrom vorhanden ist.
Vergewissern Sie sich, dass der Switch eben und stabil steht, um gefährliche Bedingungen zu
vermeiden.
Stellen Sie sicher, dass das Rack und die Arbeitsbühnen gut geerdet sind.
Montage auf dem Schreibtisch
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2
PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27 28
21
43
65
87
109
1211
1413
1615
2019
2221
2423
1817
SFP+
25 26 27 28
CON
MGMT
1 2
3
SYS
ID
MGMT
POE
S5850-24XMG-U
POE+
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27 28
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27 28
21
43
65
87
