FS S3400-24T4SP - Aperçu du Matériel

FR
22

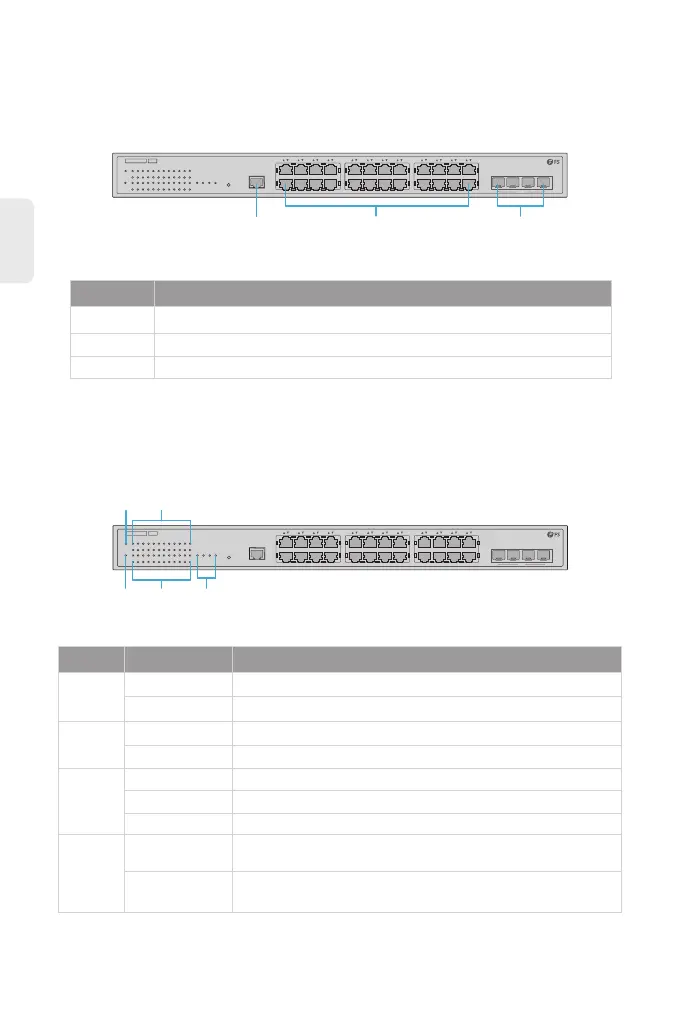

Ports du Panneau Frontal
Ports Description
CONSOLE
RJ45
Un port console RJ45 pour la gestion en série
Ports 10/100/1000BASE-T pour la connexion Ethernet
SFP+ Ports SFP+ pour une connexion 10G
Aperçu du Matériel
Indicateurs LED du Panneau Frontal
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27 28
21 43 65 87 109 1211 1413 1615 2019 2221 24231817
SFP+
25 26 27 28
RJ45 SFP+
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27 28
21 43 65 87 109 1211 1413 1615 2019 2221 24231817
SFP+
25 26 27 28
PWR POE SFP+
RJ45
SYS
LED Statut
SYS
PWR
RJ45
POE
Vert Clignotant
Éteint
Éteint
Vert
Orange
Éteint
Jaune
Éteint
Vert
Le système ne fonctionne pas.
Le système est mis en marche et fonctionne normalement.
Le switch est allumé.
Le switch est éteint.
Le port fonctionne à 1000Mbps.
Le port fonctionne à 10/100Mbps.
Le port n'est pas relié.
Le dispositif alimenté est connecté et l'alimentation PoE est
normale.
Le dispositif alimenté n'est pas connecté et l'alimentation n'est
pas fournie.
Description
CONSOLE
