FS S3400-24T4SP - Page 18

DE
17

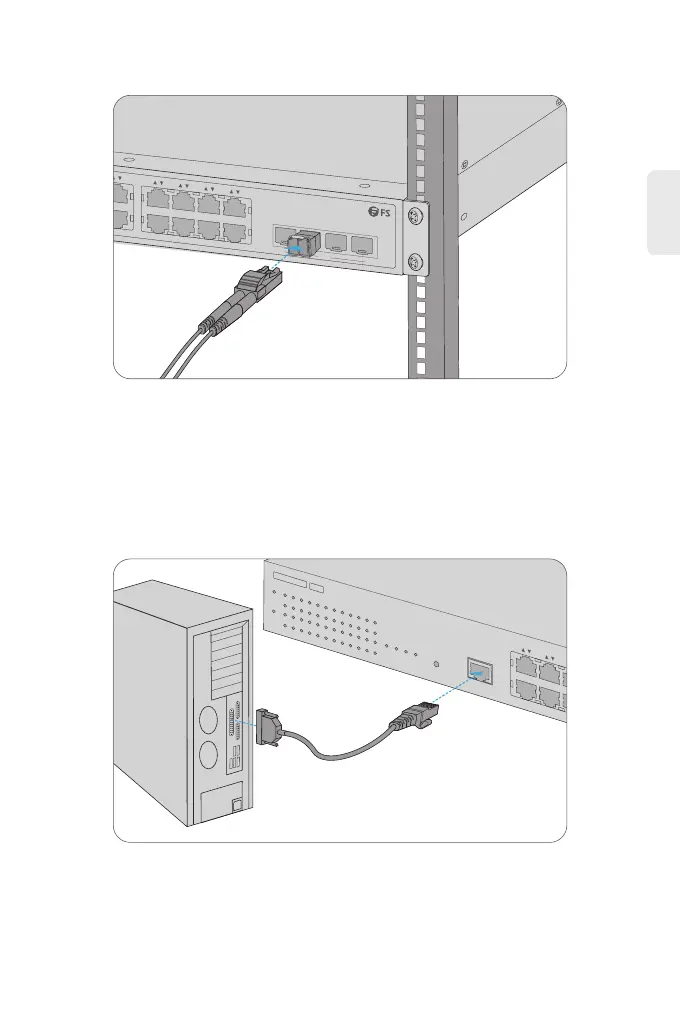

Anschließen der SFP+ Ports
Anschließen des Console-Ports
1. Stecken Sie den kompatiblen SFP+-Transceiver in den SFP+-Port.
2. Schließen Sie ein Glasfaserkabel an den Glasfaser-Transceiver an. Verbinden Sie dann das andere
Ende des Kabels mit dem anderen Glasfasergerät.
1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Switches.
2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen Anschluss des PCs.
20
2221
2423
SFP+
25 26 27 28
8
109
1211
1413
1615
2019
2221
2423
1817
SFP+
25 26 27 28
S3400-24T4SP PoE+
1 3 5 7 9 11 13 15 17 19 21 23
Link/Act
PoE
PoE
2PWR
SYS
4 6 8 10 12 14 16 18 20 22
RESET
CONSOLE
24 25 26 27
28
21
43
65
87
109
1211
13
