45
Instalación
Español

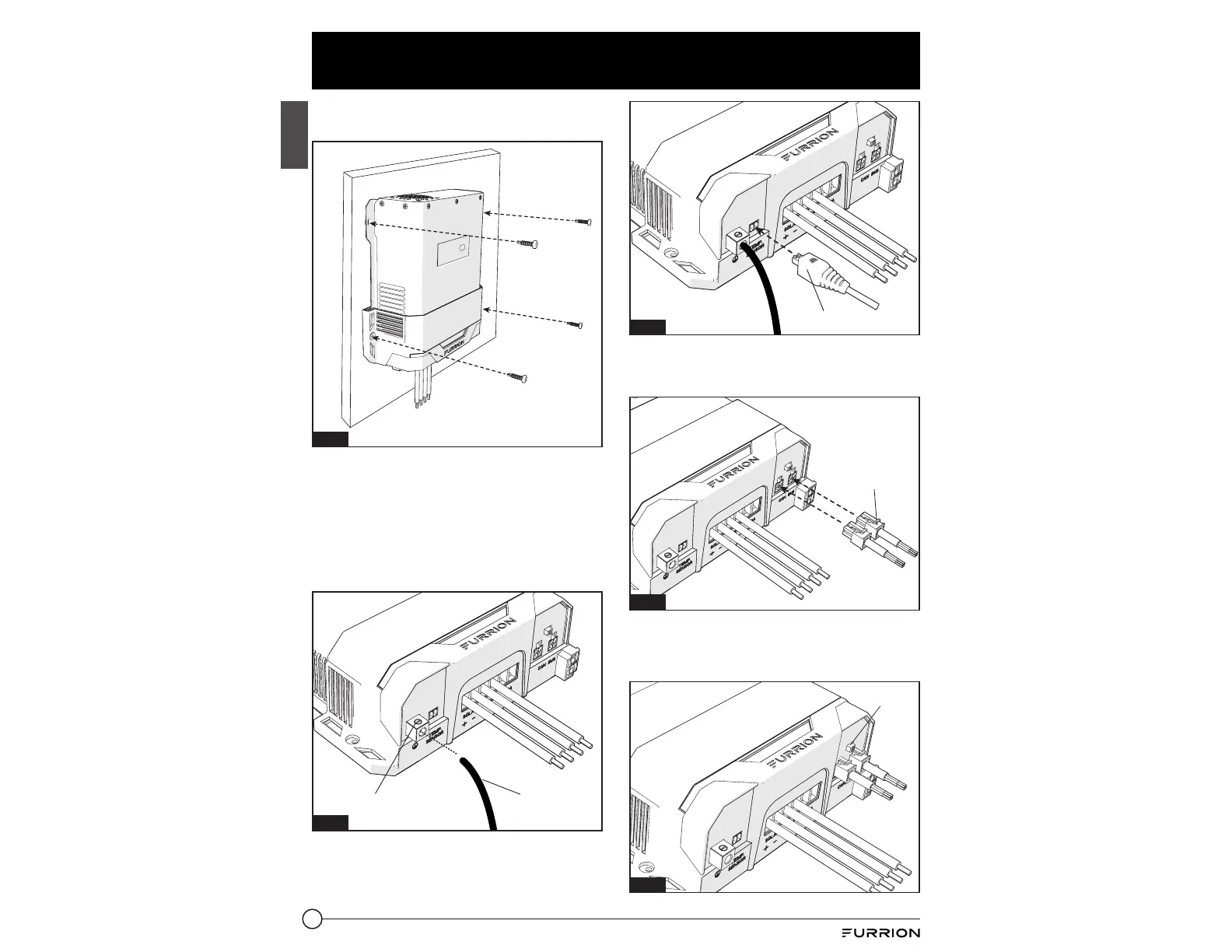

2. Fije el controlador MPPT a la pared con 4
tornillos de montaje (no incluidos). (Figura 2)
Fig. 2
3. Afloje el tornillo de conexión a tierra
ubicado en el lado izquierdo del soporte de
montaje. Inserte un cable de cobre 10AWG
desde este terminal a la conexión a tierra
del chasis. Apriete el tornillo de orejetas
firmemente. La fuerza de torque sugerida
debe ser de 25 lb-pulgada. (Figura 3)
Lengüeta de tierra
Alambre de
cobre 10AWG
Fig. 3
4. Enchufe el conector del sensor de
temperatura al puerto del sensor de
temperatura (si corresponde). (Figura 4)
Sensor de temperatura
Fig. 4
5. Conecte el conector RV-C al controlador
MPPT. (Figura 5)
Conector RV-C
Fig. 5
6. Encienda el interruptor de resistencia
del terminal si se necesita una red de
comunicación. (Figura 6)
Interruptor
Fig. 6
