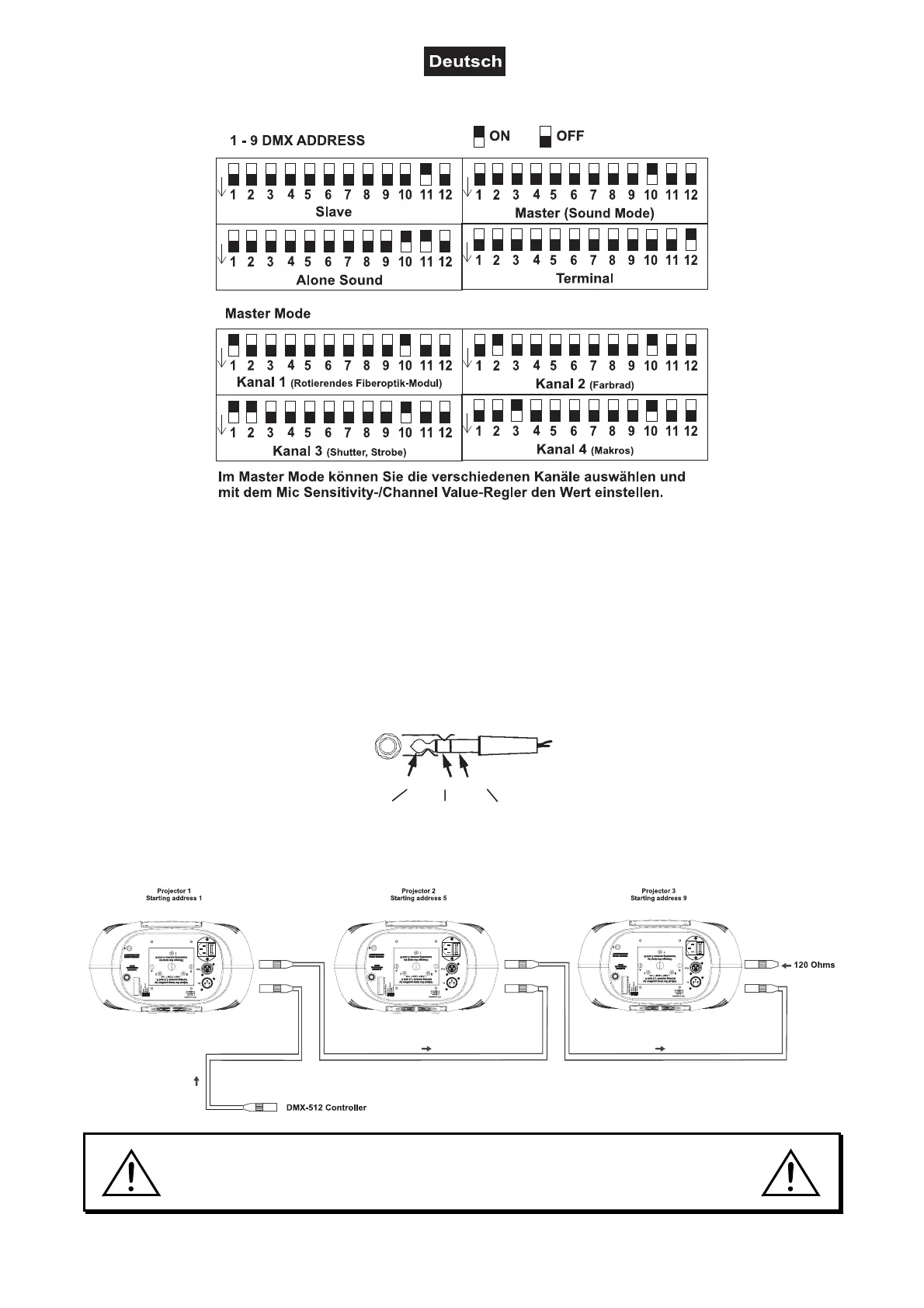

Belegung der DIP-Schalter:
Terminal
Beim Aufbau einer seriellen DMX-Kette muss am letzten Projektor die DMX-Leitung durch einen 120 Ω
Widerstand abgeschlossen werden. Stellen Sie hierfür den DIP-Schalter No. 12 des letzten Projektors auf
On.
Blackout-Buchse
Wenn Sie den Lichtaustritt - z. B. über einen optionalen Fußschalter - verriegeln möchten (Blackout-Modus),
schließen Sie bitte Ihren Fußschalter über einen Stereo-Klinkenstecker an die Blackout-Buchse an.
Stereo-Klinkenstecker:
Tip
-5V
Black Out
Masse
Ring Sleeve
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
