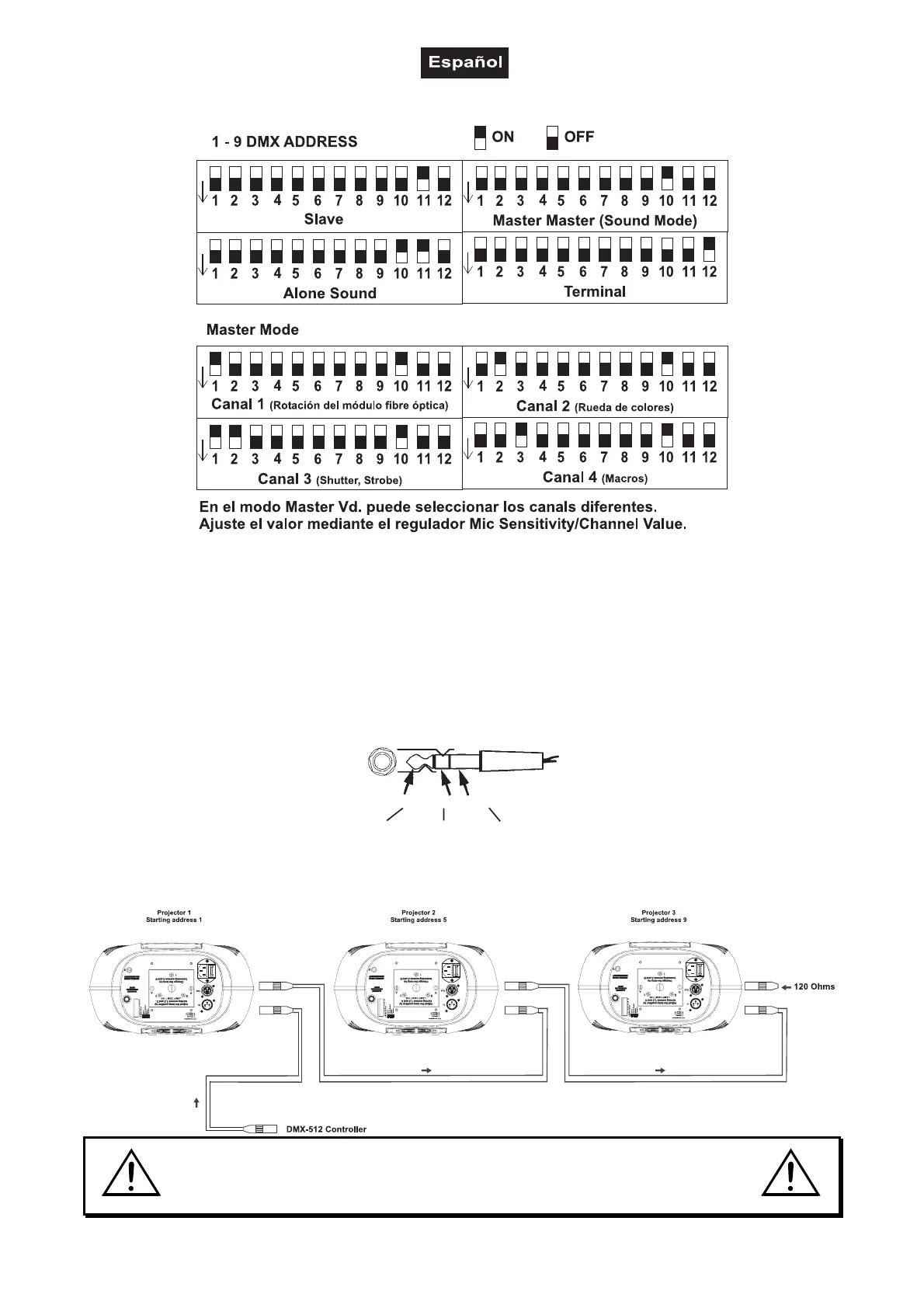

Ocupación de los interruptores DIP:
Terminal
Instalación de una cadena DMX: En el ultimo proyector, la conexión DMX tiene que ser terminada con un
resistor de terminación de 120 ohmios. Ajuste el interruptor DIP no. 12 del ultimo proyecto en On.
Casquillo Blackout
Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional
- conecte su interruptor de pie mediante un clavija jack estereo con el casquillo Blackout.
Clavija jack estereo:
Tip
Black Out
Ring Sleeve
- 5 V Tierra
Conexión al controlador DMX / conexión proyector - proyector
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
