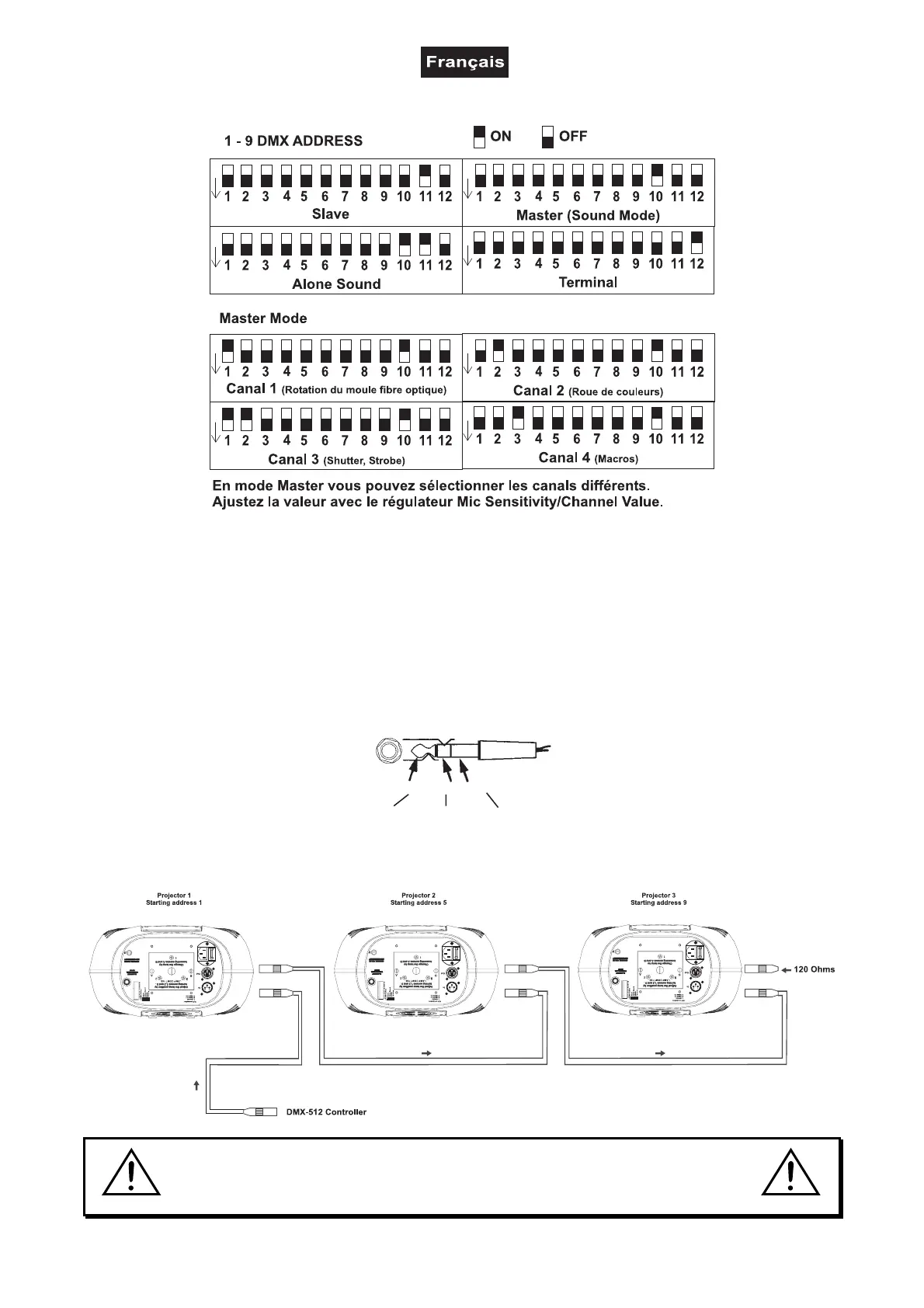

Occupation des interrupteurs DIP:
Terminal
Connecter une chaîne DMX serielle : Au projecteur ulterieur, le câble DMX doit être obturé par une
résistance de termination de 120
Ω. Codez l'interrupteur DIP no. 12 au projecteur ulterieur à On.
Douille Blackout
Si vous voulez verrouiller la sortie de lumière, par ex. par un interrupteur sur pieds (mode Blackout), s'il vous
plaît connectez votre interrupteur sur pieds à la douille Blackout par un jack 6,35 mm stéréo.
Jack 6,35 mm stéréo:
Tip
- 5 V Black Out Masse
Ring Sleeve
Connexions au contrôleur DMX-512 / raccord projecteur - projecteur
Faites attention que les câbles n'ont pas de contact entre eux.
Il se peut autrement que les appareil ne
fonctionneront pas correctement.
