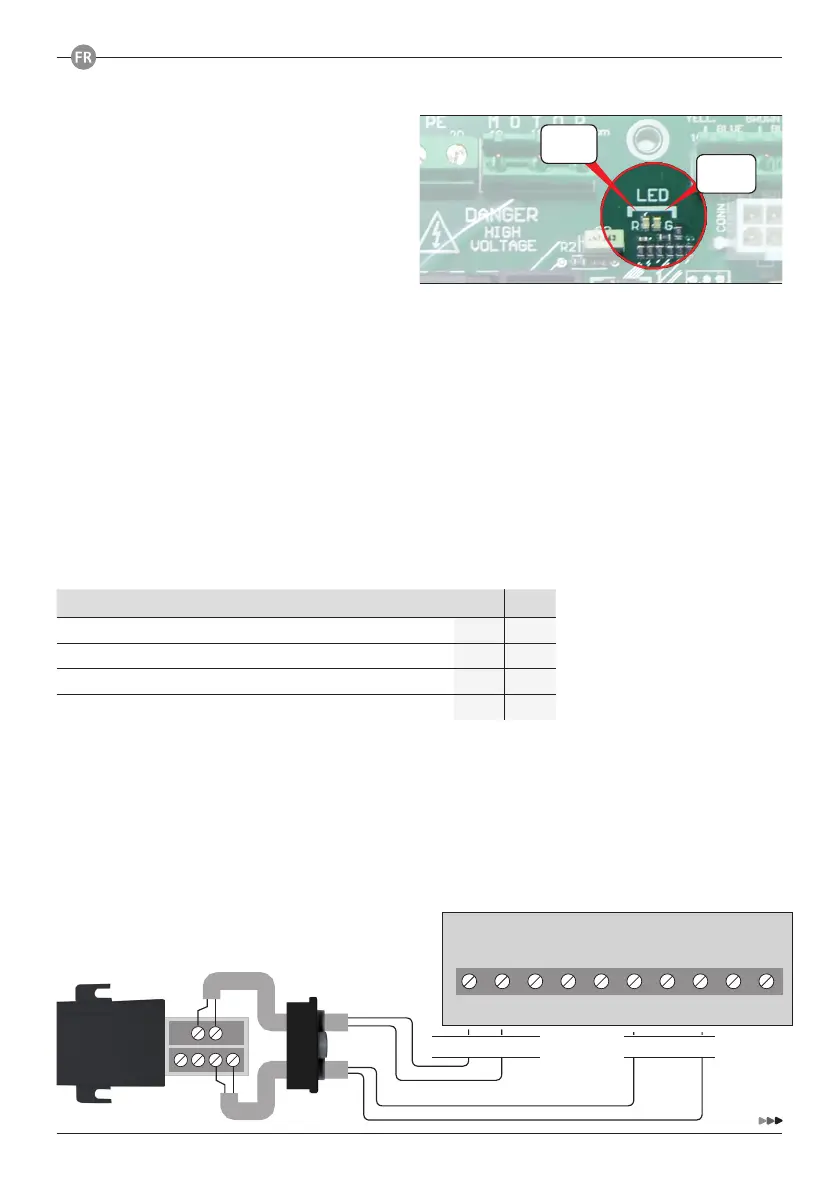

GAPOSA QC301 - Mode de Fonctionnement

LED
ROUGE
LED
VERT
1 2 3 4 5 6 7 8 9 10
24Vac SAF STOPCOM COM GRDSS DW UP
alimen. 24Vca signal
18
1. MIS EN ROUTE
Dès que l’armoire est allumée, la LED rouge
s’allume de façon constante 3 secondes. Après
environ 1 seconde après l’allumage de la LED
rouge, la LED verte clignote un nombre de fois
égal à la version.
Une fois la LED rouge éteinte, la LED verte
s’allume et reste allumée indiquant que la mise
en route de la carte est terminé et qu’elle est
prête à fonctionner.
2. MODE DE FONCTIONNEMENT
L’armoire prévoit 4 modes de fonctionnement:
1. A impulsion: l’ouverture et la fermeture sont en mode impulsion automatique.
2. Homme mort en fermeture: l’ouverture est à impulsion tandis que la fermeture est à homme-
présent.
3. Start-Stop “pour les copropriétés”: ouverture et fermeture, par les commandes dédiées (bornes
7-8 et 8-9 ou boutons MONTEE et DESCENTE du clavier intégré) sont en mode impulsion.
Le bouton Start-Stop (bornes 6-8) contrôle l’ouverture jusqu’à ce que la porte soit complètement
ouverte. Lorsque la porte est en position de fin de course montée, le bouton Start-Stop commande
la fermeture.
4. Homme présent en ouverture et en fermeture.
Le mode de fonctionnement est sélectionné en utilisant les DIP 1 et 2 selon le tableau suivant:
2.1 MODE DE FONCTIONNEMENT PAR RADIO
Pour ce mode de fonctionnement est necessaire:
1. Sélectionner du mode de fonctionnement
2. Connecter un récepteur radio QCRS1 selon le mode choisi.
2.1.1 MODE DE FONCTIONNEMENT “A IMPULSION”
- DIP1 et DIP2 en OFF
- [1 - 2] > Alimentation
- [6 - 8] > Signal
MODE DIP 1 DIP 2
A impulsion
OFF OFF
A impulsion en ouverture / Homme mort en fermeture
OFF ON
Start/Stop «pour les copropriétés»
ON OFF
Homme mort en ouverture et en fermeture
ON ON
