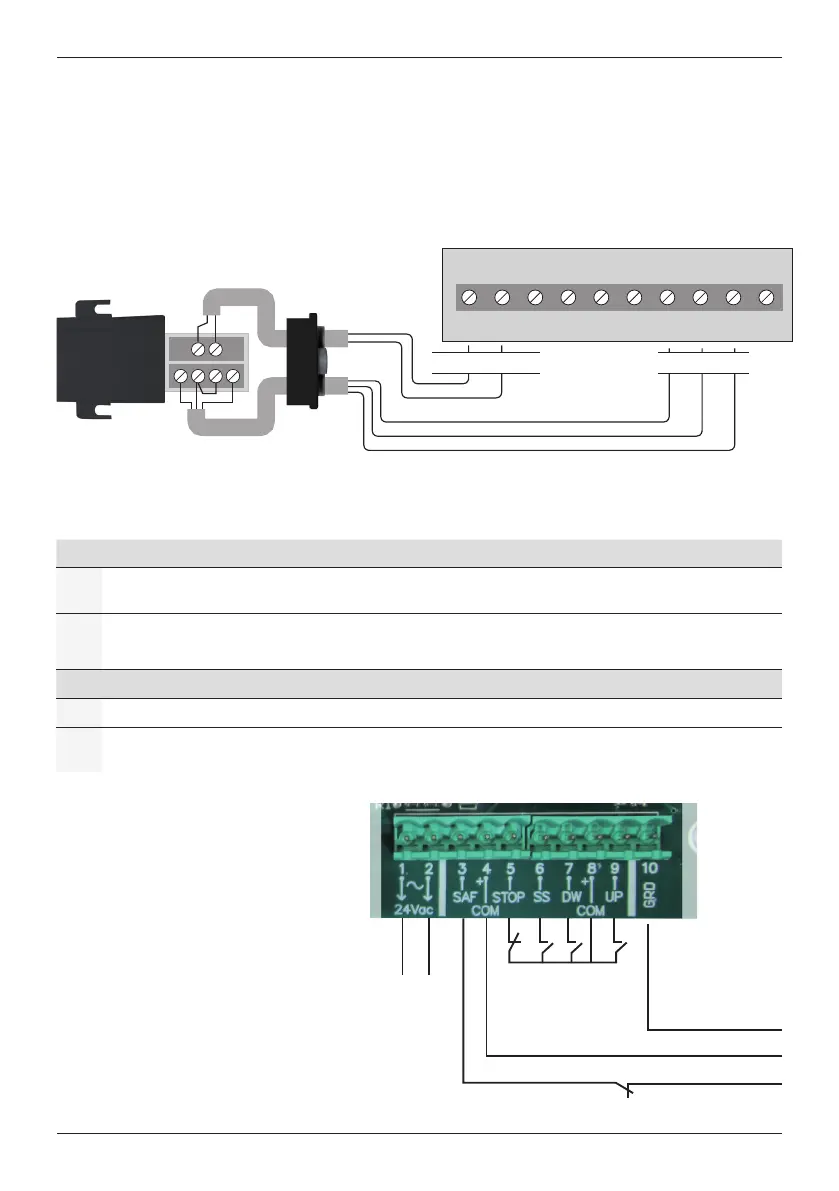

GAPOSA QC301 - Dispositifs de Sécurité

STOP
+12Vcc - Marron
SIGNAL - Vert
GRD - Blanc
Photocellule (contact NC)
START/STOP
Alimentaz.
24Vac
DESCENTE COMMUN MONTEE
1 2 3 4 5 6 7 8 9 10
24Vac SAF STOPCOM COM GRDSS DW UP
alimen. 24Vca signal
19
2.1.2 MODE DE FONCTIONNEMENT “HOMME MORT EN FERMETURE”
- DIP1 en OFF / DIP2 en ON
- [1 - 2] > Power supply
- [7 - 8 - 9] > Signal.
2.1.3 MODE DE FONCTIONNEMENT “HOMME MORT EN FERMETURE ET OUVERTURE”
- DIP1 et DIP2 en ON
- [1 - 2] > Alimentation
- [7 - 8 - 9] > Signal
3. DISPOSITIFS DE SÉCURITÉ
Les dispositifs de sécurité de l’armoire sont gérés via les DIP 3 et 4:
4. BARRE OPTOELECTRONIQUE
ET PHOTOCELLULE
Si vous souhaitez connecter
simultanément la barre optoélectronique
QCSE et la photocellule, cette dernière
doit être connectée en série au signal
numérique de la barre comme indiqué
dans la photo (DIP 4 en ON).
Pour connecter les cellules
optoemétriques QCSE :
Contact 3 > fil vert
Contact 4 > fil marron
Contact 10 > fil blanc
DIP 3 LOGIQUE DE SÉCURITÉ
OFF
La présence d’un obstacle lors de la descente arrête la porte et inverse le mouvement jusqu’à
la fin de course haute. Cela n’intervient pas dans la phase d’ouverture.
ON
En présence d’un obstacle en descente la porte s’arrête et inverse son mouvement pendant
2 secondes avant arrêt. Cela intervient dans la phase d’ouverture en arrêtant la porte en
présence d’un obstacle.
DIP 4 SELECTION DU DISPOSITIF DE SÉCURITÉ
OFF
Entrée du dispositif de sécurité avec contact normalement fermé.
ON
Entrée du dispositif de sécurité pour barre optoélectronique avec signal numérique.
Connexion: masse à la borne 10, + 12Vcc à la borne 4, signal numérique à la borne 3.
