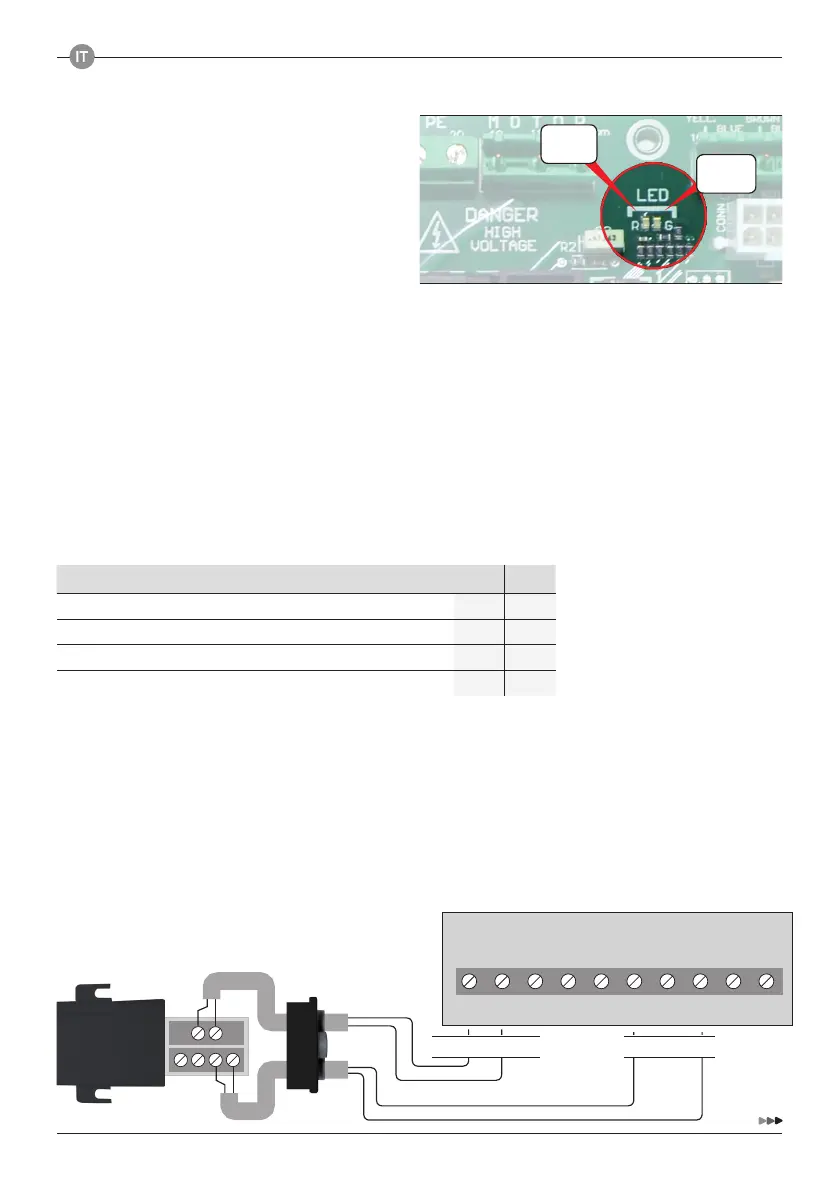

GAPOSA QC301 - Modalità DI Funzionamento

LED
ROSSO
LED
VERDE
1 2 3 4 5 6 7 8 9 10
24Vac SAF STOPCOM COM GRDSS DW UP
alimen. 24Vca segnale
8
1. ACCENSIONE
All’accensione della scheda il LED rosso si
accende fisso per circa 3 secondi. Dopo circa 1
secondo dall’accensione del LED rosso, il LED
verde lampeggerà un numero di volte pari alla
revisione.
Allo spegnimento del LED rosso si accende il
LED verde fisso ad indicare che l’accensione
della scheda è terminata ed è pronta per il
funzionamento.
2. MODALITÀ DI FUNZIONAMENTO
La centrale prevede 4 modalità di funzionamento:
1. Impulsivo: l’apertura e la chiusura sono a modalità impulsiva.
2. Uomo presente in chiusura: l’apertura è impulsiva mentre la chiusura è ad uomo-presente.
3. Start-Stop “condominiale”: apertura e chiusura tramite i comandi dedicati (morsetti 7-8 e 8-9
o pulsanti UP e DOWN della pulsantiera integrata) sono in modalità impulsiva.
Il pulsante Start-Stop (morsetti 6-8) invece comanda sempre l’apertura fino a che la porta non è
completamente aperta. Quando la porta è in posizione di finecorsa salita il pulsante Start-Stop
comanda la chiusura.
4. Uomo presente in apertura e in chiusura.
La modalità di funzionamento viene selezionata tramite i DIP 1 e 2 secondo la seguente tabella:
2.1 MODALITÀ DI FUNZIONAMENTO VIA RADIO
Per la modalità di funzionamento via radio è necessario:
1. Selezionare una modalità di funzionamento
2. Collegare una ricevente radio QCRS1 a seconda della modalità scelta come indicato di seguito:
2.1.1 MODALITÀ DI FUNZIONAMENTO VIA RADIO “IMPULSIVO”
- DIP1 e DIP2 in OFF
- [1 - 2] per l’alimentazione
- [6 - 8] per il segnale.
MODALITÀ DIP 1 DIP 2
Impulsiva
OFF OFF
Impulsiva in apertura / Uomo-presente in chiusura
OFF ON
Start / Stop Condominiale
ON OFF
Uomo presente in apertura e chiusura
ON ON
QCRS1
