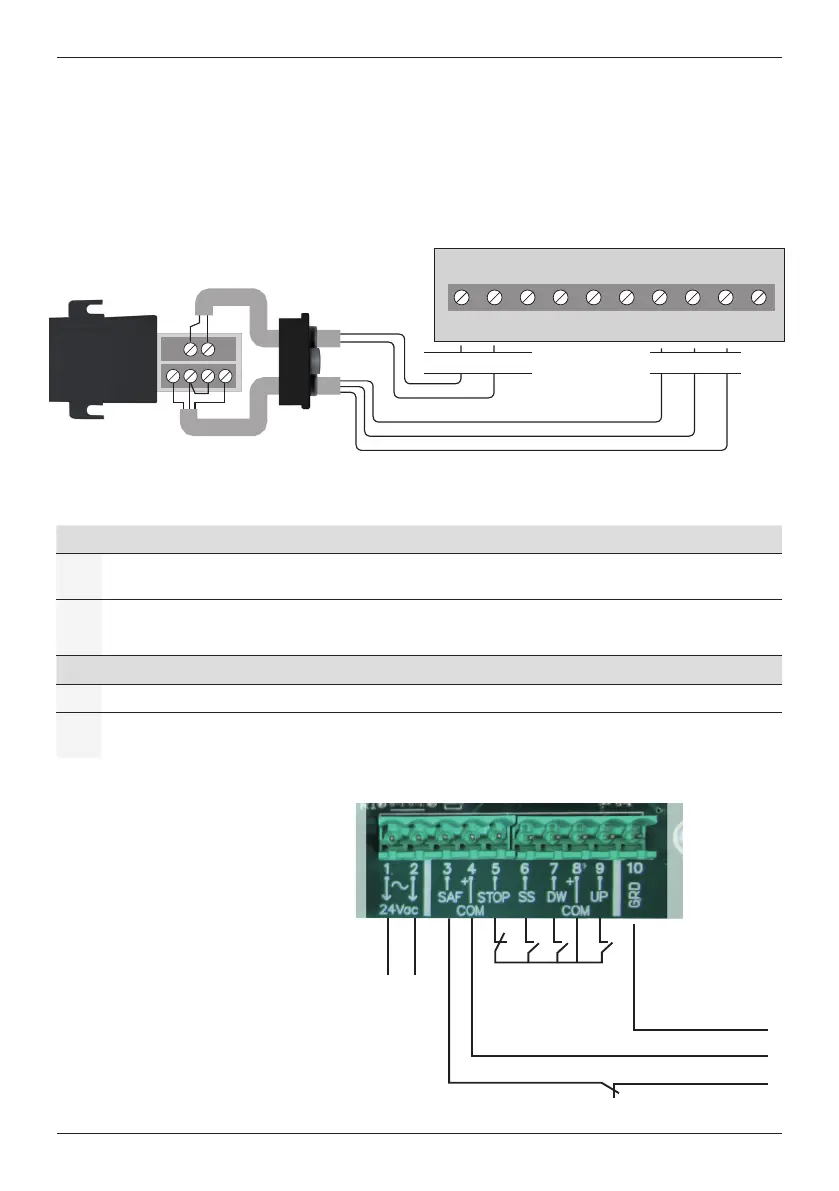

STOP
+12Vcc - Marrone
SEGNALE - Verde
GRD - Bianco
Fotocellula (contatto NC)
START/STOP
Alimentaz.
24Vac
DISCESA
COMUNE
SALITA
1 2 3 4 5 6 7 8 9 10
24Vac SAF STOPCOM COM GRDSS DW UP
alimen. 24Vca segnale
9
2.1.2 MODALITÀ DI FUNZIONAMENTO VIA RADIO “UOMO PRESENTE IN CHIUSURA
- DIP1 in OFF e DIP2 in ON
- [1 - 2] per l’alimentazione
- [7 - 8 - 9] per il segnale.
2.1.3 MODALITÀ DI FUNZIONAMENTO VIA RADIO “UOMO PRESENTE IN APERTURA E CHIUSURA
- DIP1 e DIP2 in ON
- [1 - 2] per l’alimentazione
- [7 - 8 - 9] per il segnale.
3. DISPOSITIVI DI SICUREZZA
I dispositivi di sicurezza della centrale sono gestiti tramite i DIP 3 e 4:
4. COSTA OPTOELETTRICA
E FOTOCELLULA
Nel caso si voglia collegare
contemporaneamente la costa
optoelettronica QCSE e la fotocellula,
quest’ultima va connessa in serie
al segnale digitale della costa come
mostrato nella figura (DIP 4 in ON).
DIP 3 LOGICA SICUREZZA
OFF
La presenza di un ostacolo durante la fase discesa ferma la porta e inverte il movimento fino al
finecorsa di apertura. Non interviene in fase di apertura.
ON
La presenza di un ostacolo durante la fase discesa ferma la porta e inverte il movimento per 2
secondi prima di fermarsi. Interviene in fase di apertura fermando la porta alla presenza di un
ostacolo
DIP 4 SELEZIONE DEL DISPOSITIVO DI SICUREZZA
OFF
Ingresso dispositivo di sicurezza con contatto normalmente chiuso.
ON
Ingresso dispositivo di sicurezza per costa optoelettronica con segnale digitale.
Connessione: massa sul morsetto 10, +12Vcc su morsetto 4, segnale digitale sul morsetto 3.
