GAPOSA QC301 - Page 24

1 2 3 4 5 6 7 8 9 10
24Vac SAF STOPCOM COM GRDSS DW UP
Alim. 24Vca Señal
STOP
+12Vcc - Marron
SIGNAL - Verde
GRD - Blanco
Fotocelulas (contact NC)
START/STOP
Alim. 24Vac
CERRAR COMUN ABRIR
24

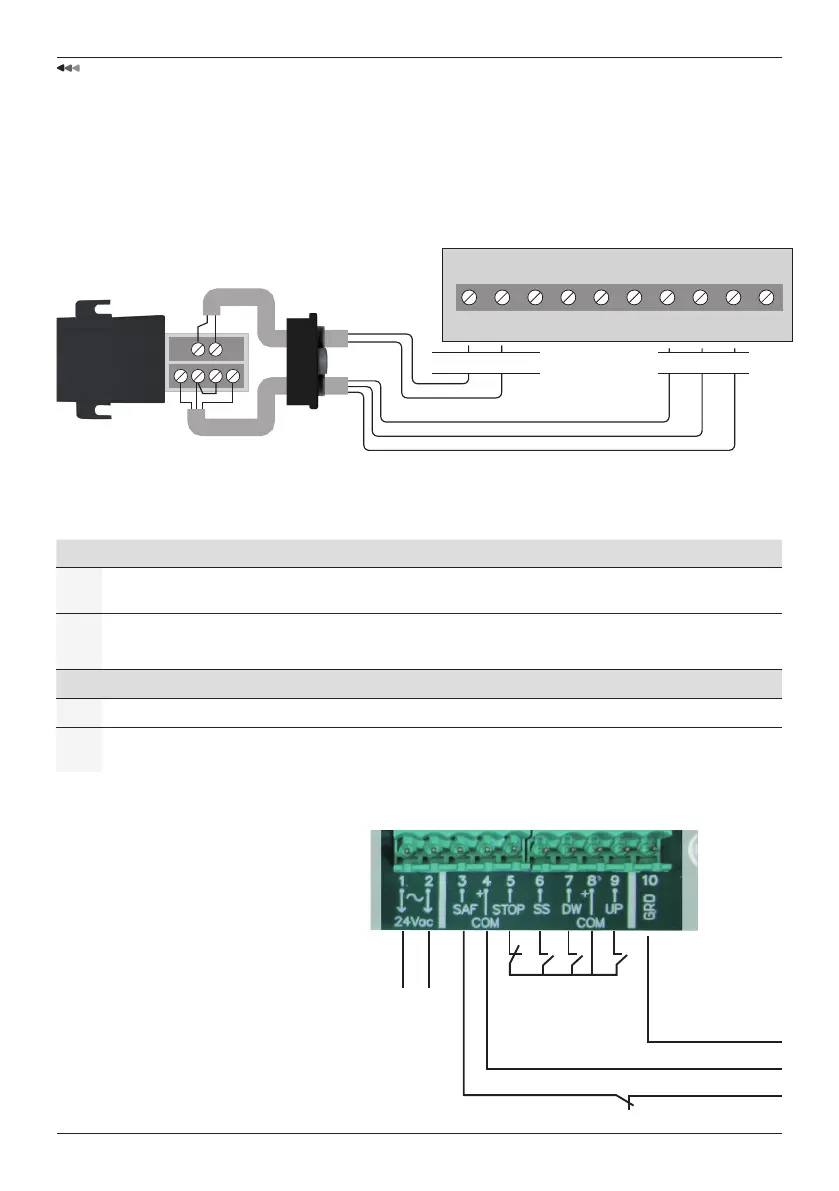

2.1.2 MODO DE FUNCIONAMIENTO INALAMBRICO “HOMBRE PRESENTE, EN EL CIERRE”
- DIP1 in OFF / DIP2 in ON
- [1 - 2] > Alimentación
- [7 - 8 - 9] >
Señal
2.1.3 MODO DE FUNCIONAMIENTO INALAMBRICO “APERTURA Y CIERRE EN HOMBRE PRESENTE”
- DIP1 and DIP2 in ON
- [1 - 2] > Alimentación
- [7 - 8 - 9] >
Señal
3. SEGURIDAD
La configuración de las seguridades se gestionan a través de DIP 3 y 4:
4. BANDA DE SEGURIDAD
OPTOELECTRÓNICA +
FOTOCELULAS
Si desea conectar simultáneamente la
banda optoelectrónica QCSE y la célula
fotoeléctrica, ésta se debe conectar en
serie con la señal digital de la banda
optoelectrónica como se muestra en
el esquema (DIP 4 en ON).
DIP 3 LÓGICA DE SEGURIDAD
OFF
Cuando se detecta un obstáculo durante el cierre, el movimiento se invierte hasta la el final de
carrera de arriba. No tiene ningún efecto en el movimiento de subida.
ON
Cuando se detecta un obstáculo durante el cierre, el movimiento se invierte durante 2
segundos y luego se detiene. Cuando se detecta un obstáculo durante la subida, el movimiento
es detenido inmediatamente.
DIP 4 SELECCIÓN DEL TIPO DE SEGURIDAD
OFF
Entrada de Seguridad para contacto normalmente cerrado.
ON
Entrada de seguridad para banda optoelectrónica con señal digital. Para conectar de la
siguiente manera: terminal 10: masa, terminal 4: +12 V CC , terminal 3: señal digital.
