Manual de início rápido do Vector™
AVISO
Leia com atenção todas as instruções antes de instalar e utilizar
o sistema Vector. Uma utilização indevida pode resultar em
ferimentos graves.
Consulte no guia Informações importantes de segurança e do
produto, na embalagem, os avisos relativos ao produto e outras
informações importantes.
NOTA
Visite www.garmin.com/vectorowner para obter as informações
mais recentes, incluindo a compatibilidade com bicicletas,
atualizações de software e tutoriais em vídeo.
Ferramentas necessárias
• Chave de pedais de 15 mm
• Massa lubrificante para bicicletas
• Chave sextavada de 3 mm
• Chave sextavada de 4 mm
Instalar os componentes do Vector
Preparar os braços da manivela
1
Confirme a compatibilidade da sua bicicleta em
www.garmin.com/vectorowner.
2
Retire os pedais existentes.
3
Limpe as roscas e remova a massa lubrificante usada.

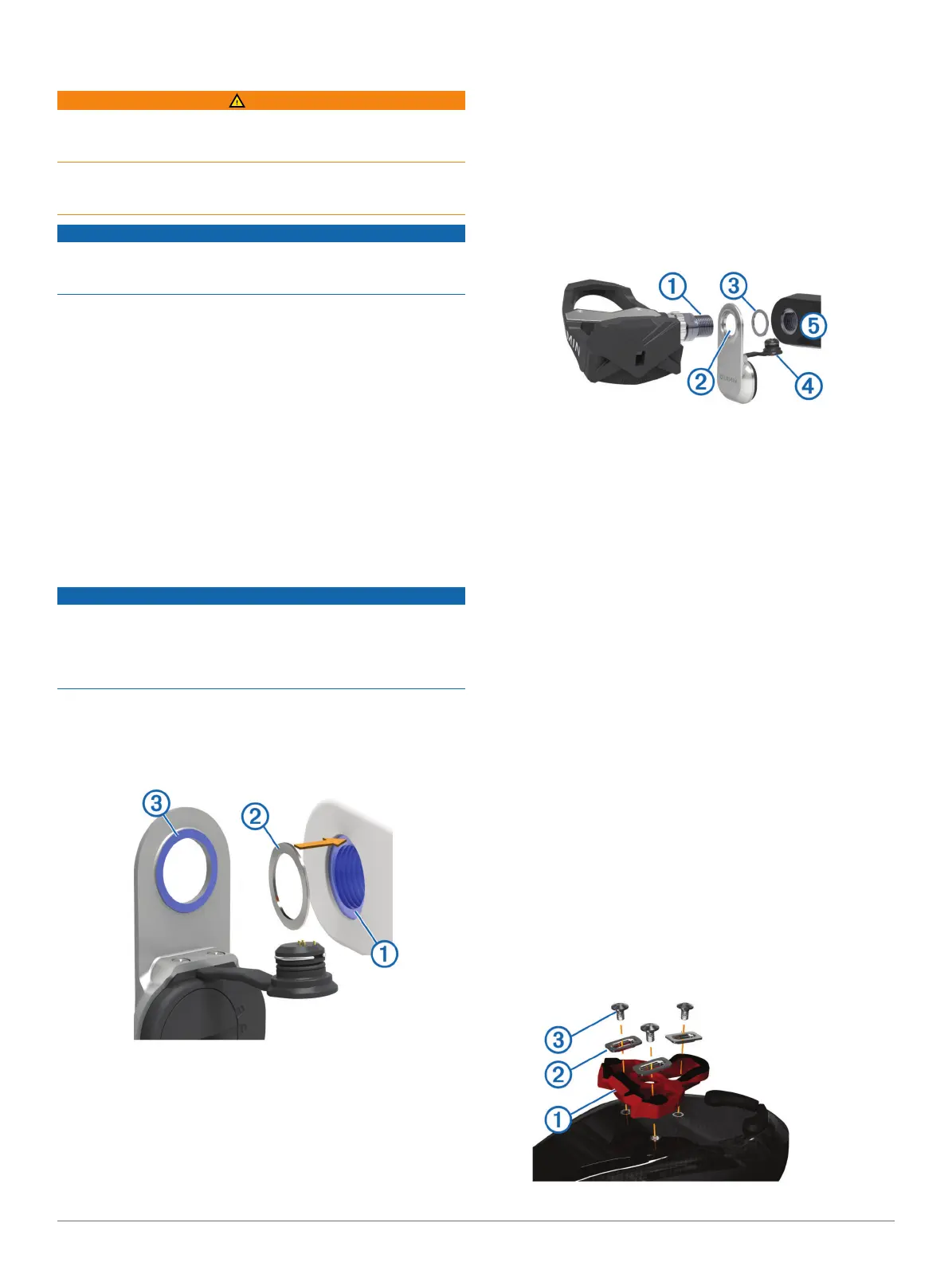

Determinar o espaçamento do pedal pod
NOTA
O pedal pod deve entrar em contacto com o braço da manivela
apenas na sua superfície de montagem, já que se trata de uma
ligação de suporte de carga. Se o pedal pod entrar em contacto
com outra parte do braço da manivela, o pedal pod pode partir-
se ao apertar o pedal.
• Se a superfície de montagem
À
à volta do orifício roscado
no braço da manivela possuir uma reentrância, utilize uma
ou duas anilhas
Á
para preencher a reentrância.
NOTA: não utilize mais do que duas anilhas.
• Certifique-se de que a superfície de montagem do pedal pod
Â
entra em contacto com o braço da manivela apenas na
superfície de montagem (ou na anilha utilizada para
preencher a reentrância).
Se tocar em qualquer outro local, pode utilizar outra anilha
para criar a folga necessária.
• Caso se encontre próxima, pode confirmar a folga adequada
fazendo deslizar um pedaço de papel entre o suporte de
metal e a superfície do braço da manivela.
• Se a superfície de montagem do braço da manivela estiver
saliente, não utilize anilhas.
Instalar o Pedal pod e o pedal
NOTA: os pedal pods esquerdo e direito são iguais.
1
Instale o pedal esquerdo em primeiro lugar.
2
Aplique uma camada fina de massa lubrificante no eixo do
pedal
À
e no pedal pod
Á
nos pontos que entram em
contacto com o eixo.
3
No eixo do pedal, coloque o pedal pod e as anilhas
necessárias
Â
.
Dica: tem de dobrar com cuidado o cabo
Ã
para fora do
alcance.
4
Insira o eixo no braço da manivela
Ä
.
5
Aperte o eixo à mão.
NOTA: o eixo do pedal esquerdo possui uma rosca para a
esquerda (invertida).
Dica: os cálculos de potência e de cadência não são
afetados pela orientação do pedal pod. A Garmin recomenda
que o pedal pod seja colocado na extremidade dianteira da
manivela. Quando a manivela está orientada para a frente, o
pedal pod deverá estar a apontar para baixo.
6
Rode o braço da manivela para comprovar a folga.
O pedal pod não deve interferir com qualquer parte da
bicicleta.
7
Utilize a chave de pedais para apertar o eixo.
NOTA: a Garmin recomenda um binário de aperto de 34 a
40 Nm (25 a 30 lbf-ft.).
8
Ligue o cabo com firmeza ao eixo.
9
Rode o braço da manivela para comprovar a folga.
10
Repita os passos 2 a 9 para instalar o pedal direito.
NOTA: se o cabo do pedal pod tocar na corrente, pode
adicionar uma ou duas anilhas entre o pedal pod e o braço
da manivela, de modo a aumentar a folga.
Instalar os calços para os sapatos
NOTA: os calços esquerdo e direito são iguais.
1
Aplique uma camada fina de massa lubrificante nos pernos
do calço.
2
Alinhe o calço
À
, as anilhas
Á
e os pernos
Â
.
