Manuel de démarrage rapide du
Vector™
AVERTISSEMENT
Lisez attentivement toutes les instructions avant d'installer et
d'utiliser le système Vector. Une utilisation inappropriée peut
entraîner des blessures graves.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
AVIS
Pour obtenir les dernières informations disponibles sur les vélos
compatibles, les mises à jour logicielles et pour consulter des
didacticiels vidéo, rendez-vous sur le site www.garmin.com
/vectorowner.
Outils requis
• Clé à pédale de 15 mm
• Graisse de vélo
• Clé Allen de 3 mm
• Clé Allen de 4 mm
Installation des composants du Vector
Préparation des manivelles
1
Vérifiez que votre vélo est compatible sur le site
www.garmin.com/vectorowner.
2
Retirez les pédales existantes.
3
Nettoyez les filetages et retirez la graisse usagée.
Détermination du dégagement du boîtier de pédale
AVIS
Le boîtier de pédale ne doit entrer en contact avec la manivelle
que côté montage, car il s'agit de la connexion porteuse. Si le
boîtier de pédale entre en contact avec la manivelle à n'importe
quel autre endroit, il peut être endommagé lors du serrage de la
pédale.

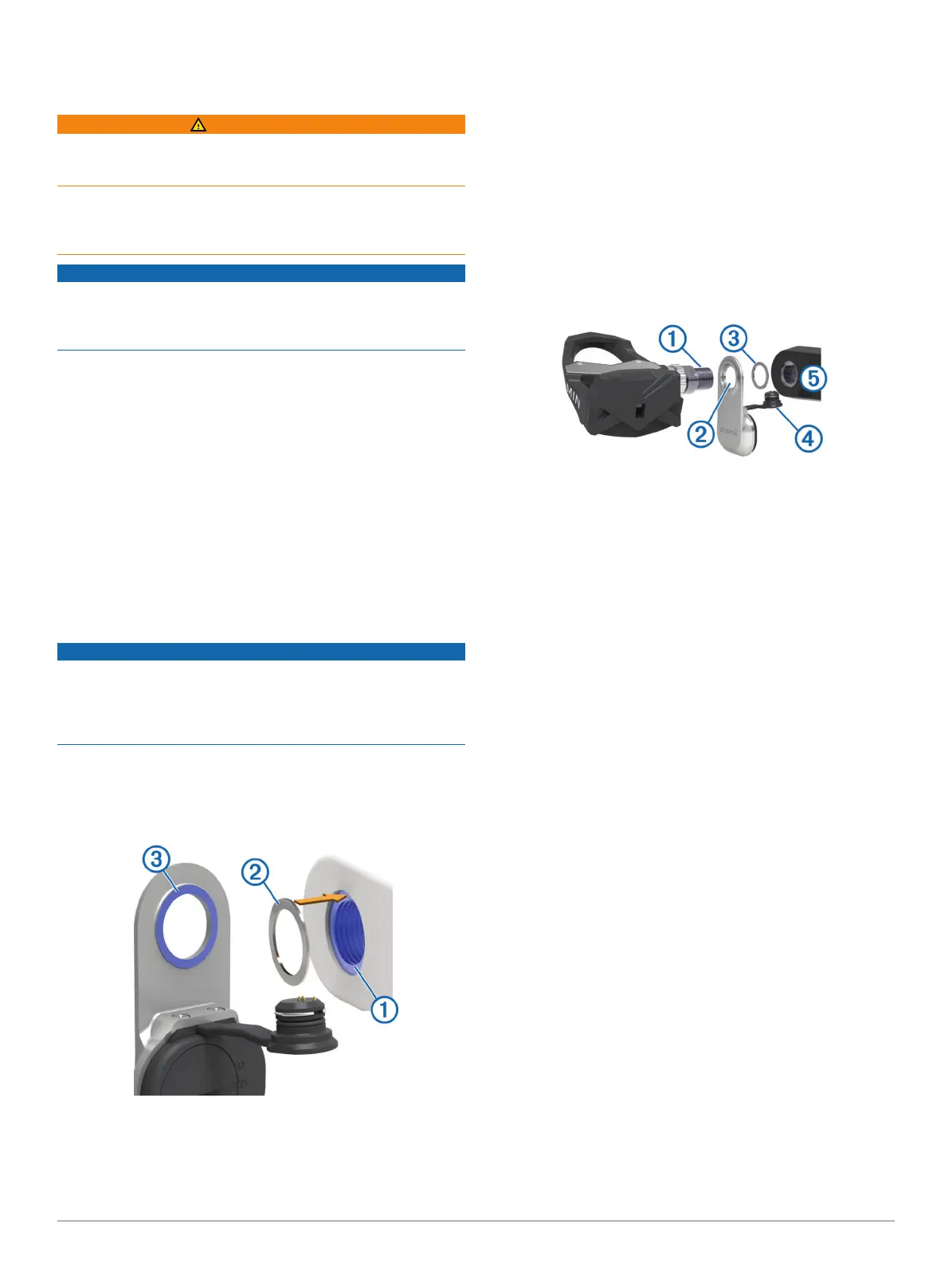

• Si le côté montage
À
qui entoure le trou fileté de la manivelle
est en retrait, utilisez une ou deux rondelles
Á
pour
compenser le retrait.
REMARQUE : n'utilisez pas plus de deux rondelles.
• Assurez-vous que le côté montage du boîtier de pédale
Â
est en contact avec la manivelle uniquement à cet endroit
(ou en contact avec la rondelle permettant de compenser le
retrait).
S'il touche n'importe quelle autre partie, vous pouvez utiliser
une autre rondelle pour apporter le dégagement nécessaire.
• S'il s'en rapproche, vous pouvez vérifier que le dégagement
est correct en glissant une feuille de papier entre le support
métallique et le côté montage de la manivelle.
• Si le côté montage de la manivelle dépasse, n'utilisez pas de
rondelles.
Installation des boîtiers de pédale et des pédales
REMARQUE : les boîtiers de pédale gauche et droit sont
identiques.
1
Commencez par installer la pédale gauche.
2
Appliquez une fine couche de graisse sur l'axe de pédale
À
et le boîtier de pédale
Á
à l'endroit où il est en contact avec
l'axe de pédale.
3
Sur l'axe de pédale, enfilez le boîtier de pédale et les
rondelles (le cas échéant)
Â
.
ASTUCE : vous devez replier délicatement le câble
Ã
pour
qu'il ne gêne pas.
4
Insérez l'axe de pédale dans la manivelle
Ä
.
5
Resserrez l'axe manuellement.
REMARQUE : l'axe de la pédale gauche dispose d'un pas
de vis à gauche (inversé).
ASTUCE : l'orientation du boîtier de pédale n'a aucun impact
sur les calculs de puissance et de cadence. Garmin
recommande de positionner le boîtier de pédale sur le bord
avant de la manivelle. Lorsque la manivelle est positionnée
vers l'avant, le boîtier de pédale doit être orienté vers le bas.
6
Faites tourner la manivelle pour vérifier le dégagement.
Le boîtier de pédale ne doit pas entrer en contact avec
d'autres parties du vélo.
7
Utilisez la clé à pédale pour serrer l'axe.
REMARQUE : Garmin recommande un couple de serrage
de 34 à 40 Nm (25 à 30 lbf-pi).
8
Insérez fermement le câble dans l'axe.
9
Faites tourner la manivelle pour vérifier le dégagement.
10
Répétez les étapes 2 à 9 pour installer la pédale droite.
REMARQUE : si le câble du boîtier de pédale frotte contre la
chaîne, vous pouvez ajouter une ou deux rondelles entre le
boîtier de pédale et la manivelle pour amplifier le
dégagement.
Installation des cales de chaussure
REMARQUE : les cales gauche et droite sont identiques.
1
Appliquez une fine couche de graisse sur les filetages des
boulons des cales.
2
Alignez la cale
À
, les rondelles
Á
et les boulons
Â
.
4
