Manuale di avvio rapido di Vector™
ATTENZIONE
Leggere attentamente tutte le istruzioni prima di installare e
utilizzare il sistema Vector. L'utilizzo improprio può causare
lesioni gravi.
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione.
AVVERTENZA
Visitare il sito Web www.garmin.com/vectorowner per
informazioni aggiornate, incluse la compatibilità della bici, gli
aggiornamenti software ed i video tutorial.
Strumenti necessari per l'installazione
• Chiave per pedali da 15 mm
• Lubrificante per bici
• Chiave a brugola da 3 mm
• Chiave a brugola da 4 mm
Installazione dei componenti di Vector
Preparazione delle pedivelle
1
Confermare la compatibilità della bici sul sito Web
www.garmin.com/vectorowner.
2
Rimuovere i pedali.
3
Pulire le filettature e rimuovere il vecchio lubrificante.

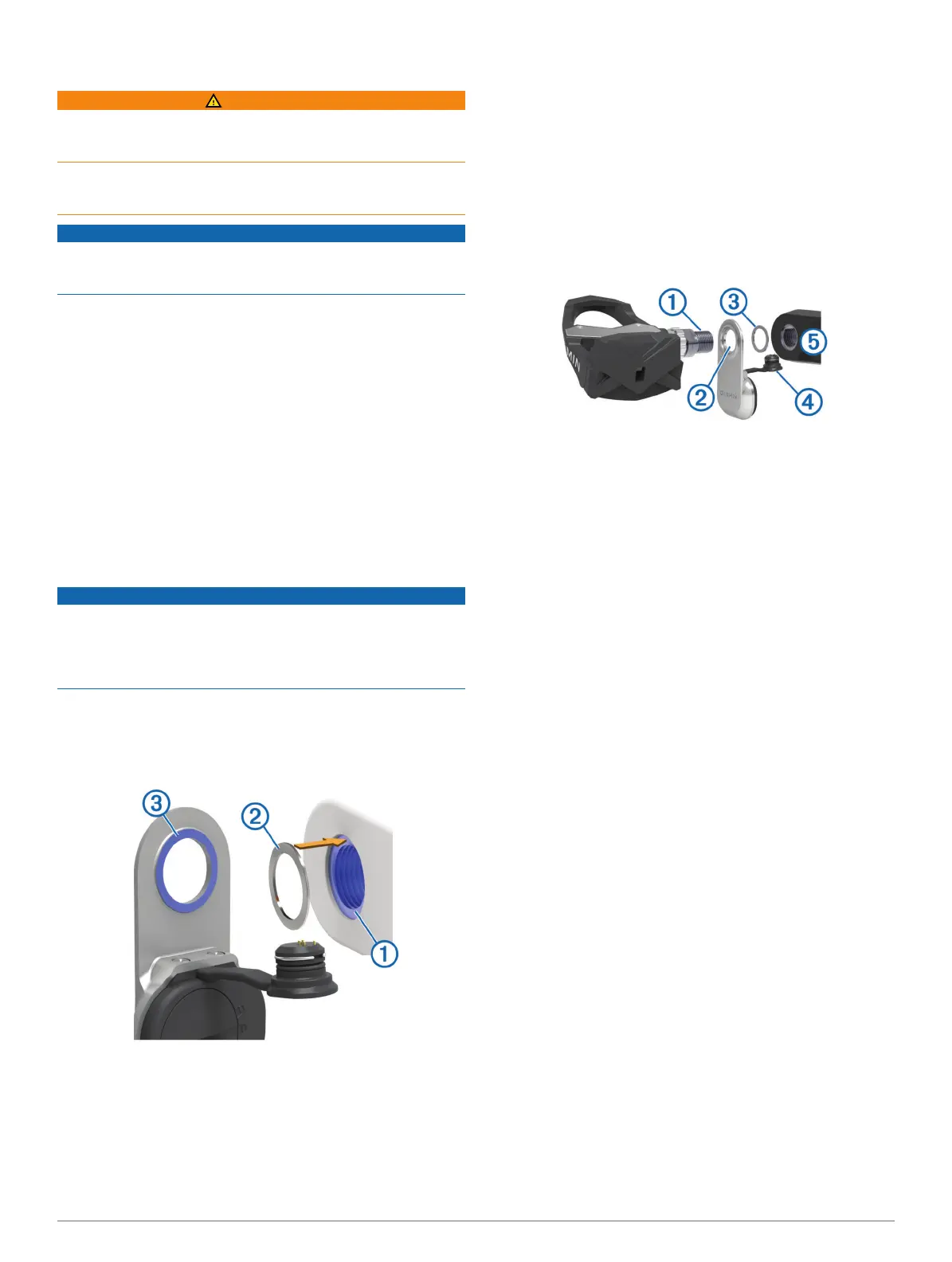

Come determinare l'ingombro del pedal pod
AVVERTENZA
Il pedal pod deve entrare a contatto con la pedivella soltanto
sulla superficie di montaggio, poiché si tratta di un collegamento
portante. Se il pedal pod entra a contatto con la pedivella in un
altro punto, è possibile che si incrini quando il pedale viene
serrato.
• Se la superficie di montaggio
À
che circonda il foro filettato
nella pedivella non riempie la rientranza, utilizzare una o due
rondelle
Á
.
NOTA: non utilizzare più di due rondelle.
• Accertarsi che la superficie di montaggio del pedal pod
Â
entri a contatto con la pedivella solo sulla superficie di
montaggio (o sulla rondella utilizzata per riempire la
rientranza).
Se tocca un altro punto, è possibile utilizzare un'altra
rondella per fornire il necessario ingombro.
• Se si trova vicino, è possibile confermare l'ingombro corretto
facendo scorrere della carta tra la staffa di metallo e la
superficie della pedivella.
• Se la superficie di montaggio della pedivella risulta
sporgente, non utilizzare le rondelle.
Installazione del pedal pod e del pedale
NOTA: i pedal pod sono identici per entrambi i pedali destro e
sinistro.
1
Installare prima il pedale sinistro.
2
Applicare un sottile strato di lubrificante sul mandrino del
pedale
À
e sul pedal pod
Á
, nel punto in cui entra a contatto
con il mandrino del pedale.
3
Sul mandrino del pedale, inserire il pedal pod e le rondelle
richieste
Â
.
SUGGERIMENTO: è necessario piegare con attenzione il
cavo
Ã
in modo che non crei ingombro.
4
Inserire il mandrino nella pedivella
Ä
.
5
Serrare il mandrino con le mani.
NOTA: il mandrino del pedale sinistro presenta una
filettatura a sinistra (al contrario).
SUGGERIMENTO: l'orientamento del pedal pod non
influisce sul calcolo della potenza e della cadenza. Garmin
consiglia di posizionare il pedal pod sul bordo principale della
pedivella. Quando la pedivella è in posizione avanti, il pedal
pod dovrebbe puntare verso il basso.
6
Ruotare la pedivella per verificare l'ingombro.
Il pedal pod non deve interferire con alcuna parte della bici.
7
Utilizzare la chiave dei pedali per serrare il mandrino.
NOTA: Garmin consiglia una coppia da 34 a 40 N-m (da 25
a 30 lbf-ft.).
8
Inserire saldamente il cavo all'interno del mandrino.
9
Ruotare la pedivella per verificare l'ingombro.
10
Ripetere i passi 2–9 per installare il pedale destro.
NOTA: se il cavo del pedal pod sfrega contro la catena, è
possibile aggiungere una o due rondelle tra il pedal pod e la
pedivella per aumentare l'ingombro.
Installazione delle tacchette sulle scarpe
NOTA: le tacchette sono identiche per entrambi i pedali destro
e sinistro.
1
Applicare un sottile strato di lubrificante sulle filettature dei
bulloni delle tacchette.
2
Allineare la tacchetta
À
, le rondelle
Á
e i bulloni
Â
.
6
