Garmin Vector Series - Hurtigstartveiledning for Vector

Hurtigstartveiledning for Vector™
ADVARSEL
Les alle instruksjonene nøye før du installerer og bruker Vector
systemet. Feilaktig bruk kan føre til alvorlig personskade.
Se veiledningen Viktig sikkerhets- og produktinformasjon i
produktesken for å lese advarsler angående produktet og annen
viktig informasjon.
MERKNAD
Du finner den nyeste informasjonen om blant annet
sykkelkompatibilitet, programvareoppdateringer og
videoveiledinger på www.garmin.com/vectorowner.
Nødvendige verktøy
• 15 mm pedalnøkkel
• Sykkelsmøring
• 3 mm unbrakonøkkel
• 4 mm unbrakonøkkel
Installere Vector komponentene
Forberede krankarmene
1
Kontroller om sykkelen er kompatibel på www.garmin.com
/vectorowner.
2
Fjern eksisterende pedaler.
3
Rengjør gjengene, og fjern gammel smøring.

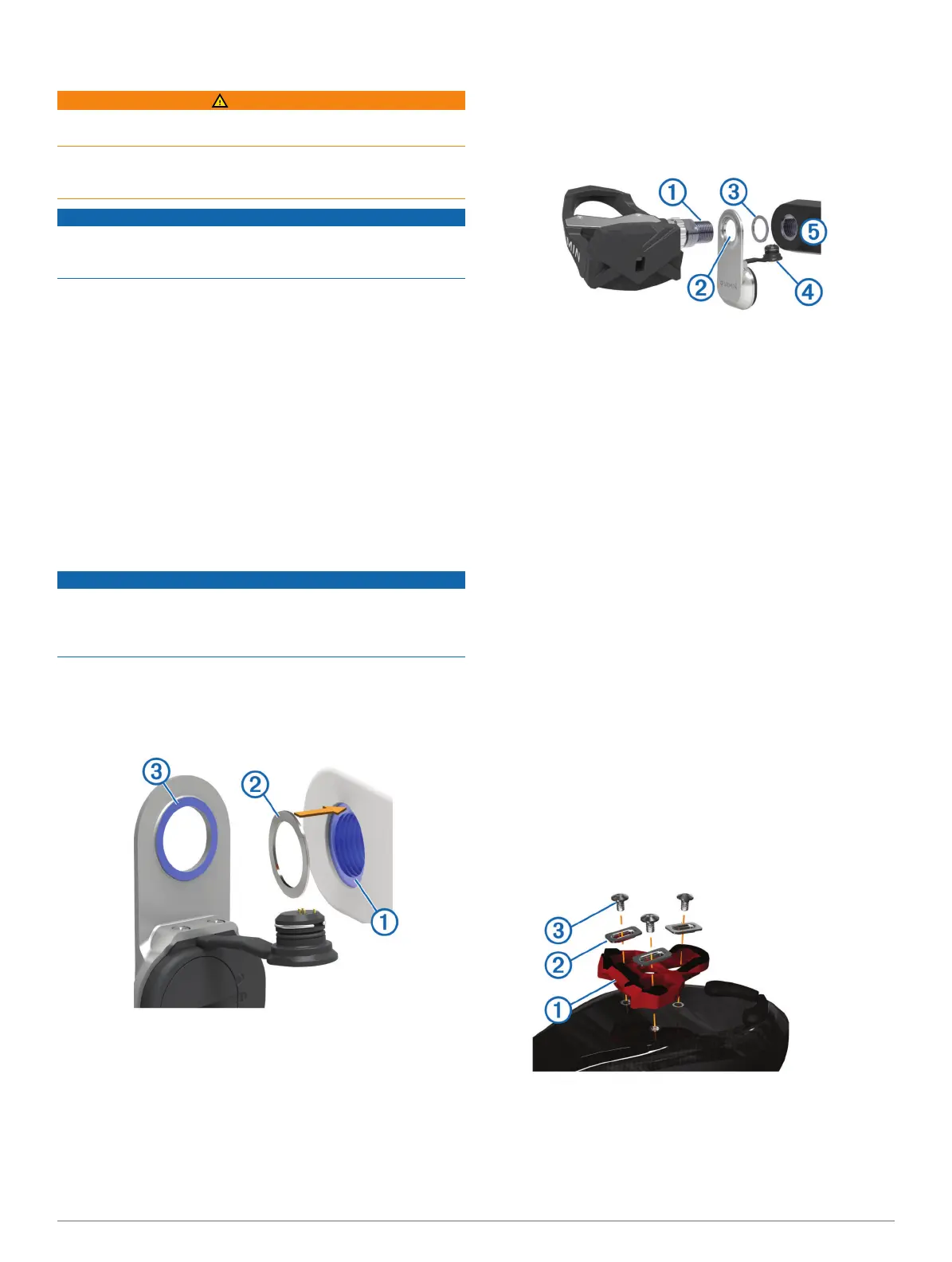

Fastslå klarering for pedalsensoren
MERKNAD
Pedalsensoren skal bare komme i kontakt med krankarmen på
monteringsflaten. Dette er den bærende tilkoblingen. Hvis
pedalsensoren kommer i kontakt med krankarmen på andre
steder, kan pedalsensoren briste når pedalen strammes.
• Hvis monteringsflaten
À
rundt det gjengede hullet i
krankarmen senkes, bør du bruke én eller to underlagsskiver
Á
for å fylle fordypningen.
MERK: Ikke bruk flere enn to underlagsskiver.
• Kontroller at monteringsflaten på pedalsensoren
Â
bare
kommer i kontakt med krankarmens monteringsflate (eller
skiven som brukes til å fylle fordypningen).
Hvis den er i kontakt med andre områder, kan du bruke flere
underlagsskiver for å lage nødvendig mellomrom.
• Hvis det er nære på, kan du bekrefte klarering ved å skyve et
papirark mellom metallbraketten og krankarmoverflaten.
• Hvis monteringsflaten på krankarmen stikker ut, må du ikke
bruke underlagsskiver.
Installere pedalsensoren og pedalen
MERK: Venstre og høyre pedalsensor er identisk.
1
Installer den venstre pedalen først.
2
Påfør et tynt lag med smøring på pedalakselen
À
og
pedalsensoren
Á
der den kommer i kontakt med
pedalakselen.
3
Tre pedalsensoren og eventuelle underlagsskiver
Â
på
pedalakselen.
TIPS: Du må bøye kabelen
Ã
forsiktig slik at den ikke er i
veien.
4
Før akselen inn i krankarmen
Ä
.
5
Stram til akselen for hånd.
MERK: Venstre pedal har en gjeng på venstre side
(motsatt).
TIPS: Beregninger av kraft og pedalfrekvens blir ikke
påvirket av retningen på pedalsensoren. Garmin anbefaler at
du plasserer pedalsensoren på den ledende kanten på
kranken. Når kranken er i posisjonen forover, skal
pedalsensoren peke nedover.
6
Roter krankarmen for å kontrollere klareringen.
Pedalsensoren skal ikke forstyrre noen del av sykkelen.
7
Bruk pedalnøkkelen for å stramme til akselen.
MERK: Garmin anbefaler et dreiningsmoment på 34 til
40 N/m (25 til 30 pund/fot).
8
Koble kabelen godt fast på akselen.
9
Roter krankarmen for å kontrollere klareringen.
10
Gjenta trinn 2–9 for å installere den høyre pedalen.
MERK: Hvis pedalsensorkabelen gnisser mot kjedet, kan du
legge til én eller to underlagsskiver mellom pedalsensoren
og krankarmen for å øke klareringen.
Installere skoklossene
MERK: Venstre og høyre kloss er identisk.
1
Påfør et tynt lag med smøring på boltgjengene på klossen.
2
Juster klossen
À
, underlagsskivene
Á
og boltene
Â
etter
hverandre.
3
Bruk en unbrakonøkkel på 4 mm til å feste hver bolt til
skosålen. Ikke skru helt fast.
4
Juster klossen etter skoen i ønsket posisjon.
Dette kan justeres etter en prøvetur.
5
Stram klossen godt fast til skoen.
