Gaspardo F Plus - Movimentazione; Disegno Complessivo

USO E MANUTENZIONE
ITALIANO
g
7
cod. G19503211

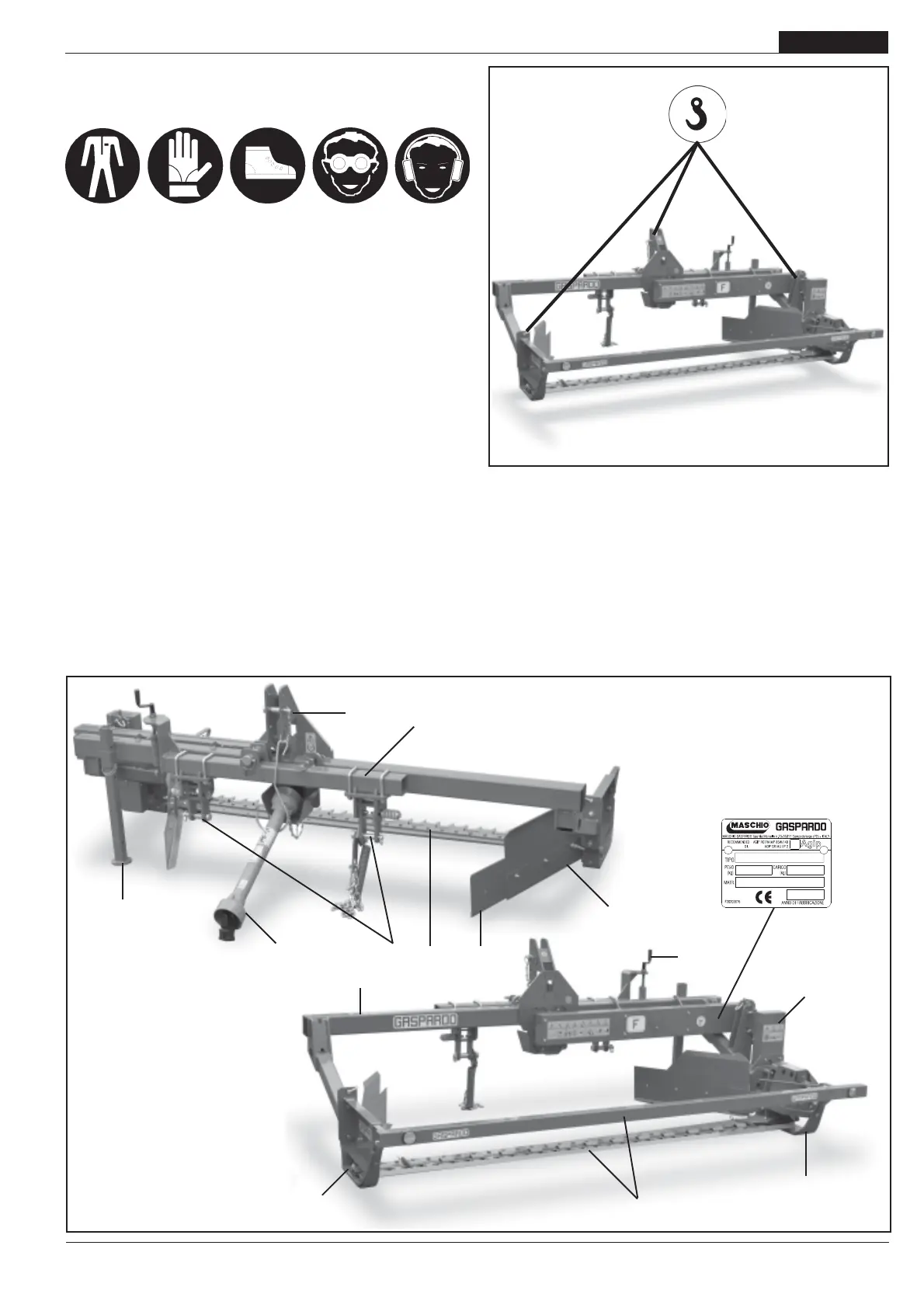

1.5 MOVIMENTAZIONE
Durante le operazioni di movimentazione, utilizzare gli idonei
dispositivi di protezione individuale:
Tuta Guanti Calzature Occhiali Cuffie
In caso di movimentazione della macchina, è necessario solle-
vare la stessa agganciandola agli attacchi appositi con paranco
o gru idonei e di sufficiente portata (Fig. 2). Questa operazione,
per la sua pericolosità, è necessario venga eseguita da perso-
nale preparato e responsabile. La massa della macchina è evi-
denziata nella targhetta di identificazione (Fig. 16).
Tendere la fune per livellare la macchina.
I punti di aggancio sono individuabili dalla presenza del simbolo
grafico «gancio» (Fig. 2).
Durante la movimentazione accertarsi che l’attrezzatura abbia le
dovute sicurezze e protezioni.
1.6 DISEGNO COMPLESSIVO
1) Scarpa esterna;
2) Andana;
3) Andana supplementare (optional);
4) Barra falciante;
5) Protezioni;
6) Punto di attacco superiore;
7) Punto di attacco inferiore;
8) Carter di protezione;
9) Telaio;
Fig. 2
Fig. 3
1
1
2
3
4
5
6
7
10
8
9
11
12
13
14
10) Puntello di sostegno;
11) Dispositivo oscillante (optional);
12) Regolazione dispositivo oscillante;
13) Albero cardanico;
14) Targhetta di identificazione.
