Gaspardo FBR Plus - Manipulación; Diseño General

EMPLEO Y MANTENIMIENTO
ESPAÑOL
87

cod. G19503010
1.5 MANIPULACIÓN
Durante los trabajos de mantenimiento, utilice los elementos
de protección personal adecuados:
Mono Guantes Zapatos Gafas Protecciones
auditivas

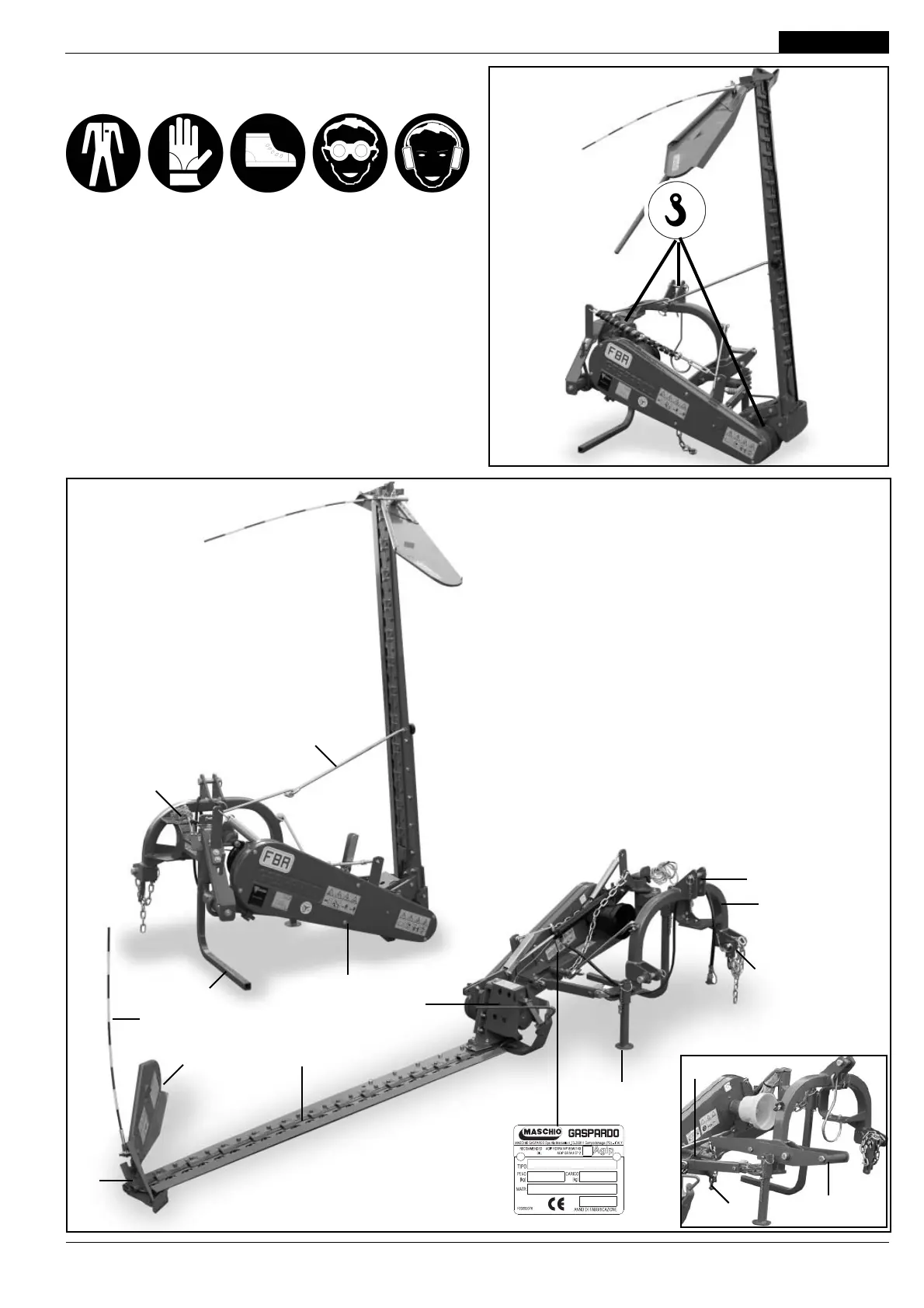

En caso de manipulación de la máquina, se precisa elevar la misma
enganchándola a los ganchos al efecto (Fig. 5) mediante aparejo
o grúa idóneos con sufi ciente capacidad. Esta operación, debido
a su peligrosidad, deberá ser realizada por personal capacitado y
responsable. El peso de la máquina está indicado en la plaqueta
de identifi cación (11, Fig. 6). Halar el cable para nivelar la máqui-
na. Los puntos de enganche se identifi can mediante el símbolo
gráfi co «gancho» (Fig. 5).
Durante el desplazamiento, controle que el equipo tenga puestos
los dispositivos de seguridad y protecciones oportunos.
Fig. 5
1.6 DISEÑO GENERAL
1 Zapata externa;
2 Andana;
3 Barre;
4 Enganche 3° pt. sup.;
5 Articulación variación rodada;
6 Bastidor;
7 Varilla;
8 Enganche 3° pt. inf.;
9 Cadena regulación brazo de elevac;
10 Soporte;
11 Placa de identifi cación;
12 Tapa;
13 Cadena regulación altura barra;
14 Brazo de levantamiento;
15 Soporte;
16 Cárter de protección varillajes;
17 Barra señalización.
4
6
8
2
3
5
10
12
7
14
15
Fig. 6
1
11
13
9
16
17
