4.2 MANTENIMIENTO EXTRAORDINARIO
En todos los casos de mantenimiento de las partes de movi-
miento, es importante engrasar todos los puntos indicados en
la fi gura 32 antes de poner en funcionamiento la máquina.

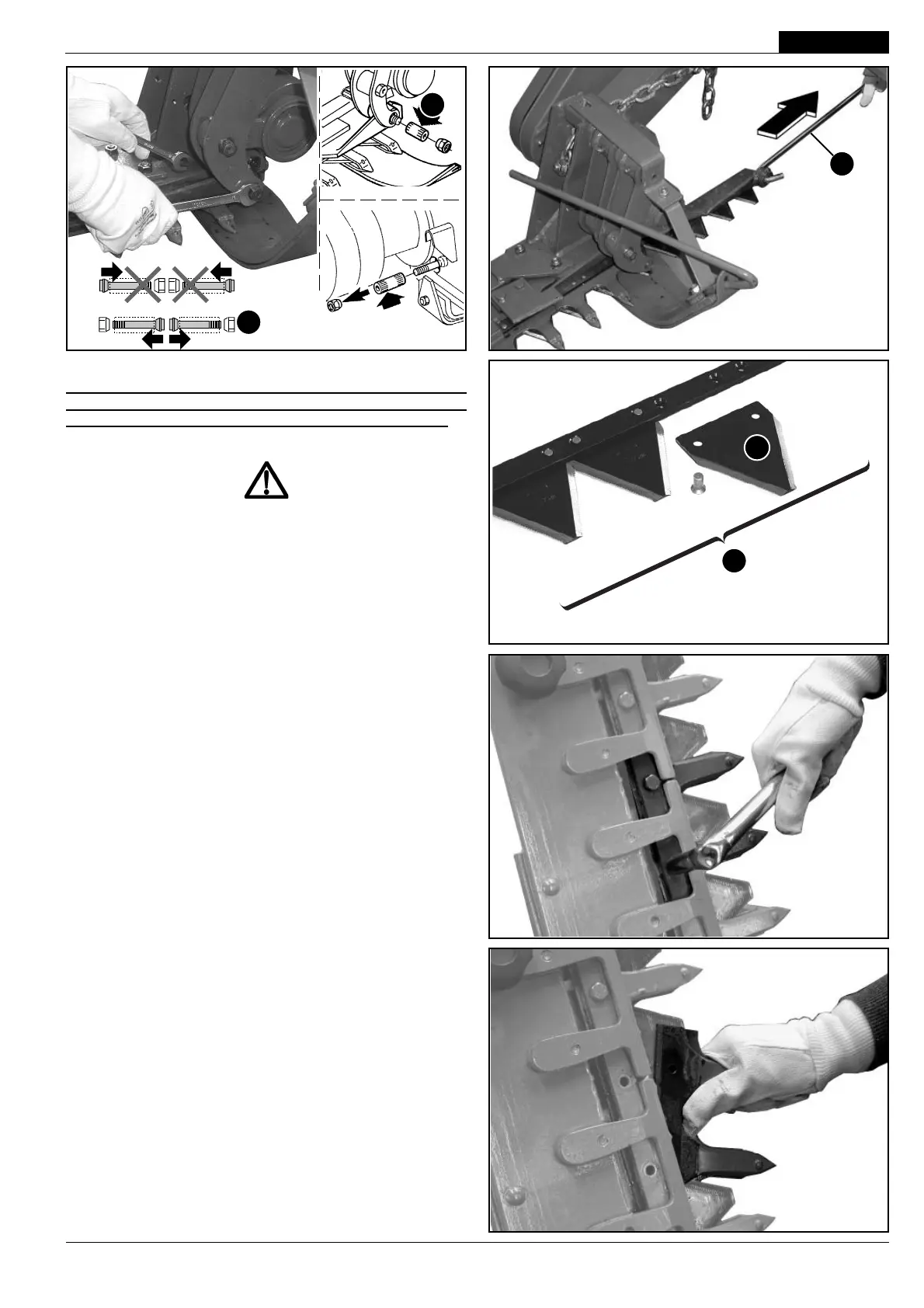

4.2.1 SUSTITUCIÓN DE LAS CUCHILLAS DE CORTE
ATENCIÓN
Los pernos de expansión se deben volver a montar como
se indica en la Figura 42 (V), apretando el tornillo y la tuerca
cónica con un par de apriete no superior a los 30 Nm.
Cada vez que se desmonten y se vuelvan a montar los pernos
de expansión, es necesario engrasar el cabezal de la cuchilla
en cuestión (C, Fig. 32).
SUSTITUCIÓN DE LA VARILLA PORTASECCIONES (K, Fig. 44)
- Con el equipo apoyado sobre el suelo, abra la barra de corte.
- Quite el perno de expansión (H, Fig. 42) y extraiga la barra por-
tasecciones (Fig. 43) con el tirante de enganche (I, Fig. 43).
- Introduzca la varilla portasecciones nueva fi jándola con el perno
de expansión. Durante la fase de ensamblado, aceitar con aceite
de elevada viscosidad las hojas de corte. Engrasar.
SUSTITUCIÓN DE LAS SECCIONES (L, Fig. 44)
- Con el equipo apoyado sobre el suelo, abra la barra de corte.
- Quite el perno de expansión (H, Fig. 42) y extraiga la barra
portasecciones (Fig. 43).
- Quite la sección averiada utilizando un arrancapasador.
- Remache la sección nueva con los remaches respectivos (L,
Fig. 44).
- Introduzca la varilla portasecciones fi jándola con el perno de
expansión.
SUSTITUCIÓN DE LA VARILLA PORTADIENTES DESMONTABLES
- Con el equipo apoyado sobre el suelo, levante la barra de corte
y fíjela con el tirante de enganche.
- Desenrosque todos los tornillos de fi jación de los dientes (Fig. 45).
- Quite todos los dientes (Fig. 46).
- Quite el perno de expansión y extraiga la varilla.
- Introduzca la varilla portadientes nueva fi jándola con el perno
de expansión.
- Vuelva a montar los dientes fi jándolos con tornillos y arandelas
nuevas.
SUSTITUCIÓN DEL DIENTE DESMONTABLE
- Con el equipo apoyado sobre el suelo, levante la barra de corte
y fíjela con el tirante de enganche.
- Desenrosque los tornillos del diente que ha de sustituir (Fig. 45).
- Extraiga el diente (Fig. 46) y sustitúyalo con uno nuevo bloquean-
do con tornillos y arandelas nuevas. Para esta operación utilizar
una llave dinamométrica respetando el valor de 30 Nm.
Fig. 45
Fig. 46
Fig. 43
Fig. 44
Fig. 42
H
I
L
K
V
