4.2.2 SUSTITUCIÓN DE LAS CORREAS
- Desenrosque los tornillos (M, Fig. 47) y quite el cárter de pro-
tección.
- Afl oje completamente el tensor de correa (N, Fig. 47).
- Sustituya las correas gastadas con correas nuevas.
- Restablezca la tensión justa de las correas por medio del tensor
de correas. El juego de las correas no debe superar 2 centíme-
tros.
- Vuelva a montar el cárter de protección fi jándolo con los tornillos
respectivos (M, Fig. 47).
4.2.3 SUSTITUCIÓN DE LAS POLEAS
Notas para la sustitución de las poleas.
- Desenrosque los tornillos (M, Fig. 47) y quite el cárter de protec-
ción.
- Afl oje completamente el tensor de correa (N, Fig. 47).
- Quite las correas.
Para sustituir la polea motriz (O, Fig. 48), gírela hacia la derecha;
por el contrario, la polea conducida se debe girar hacia la izquierda
(P, Fig. 48).

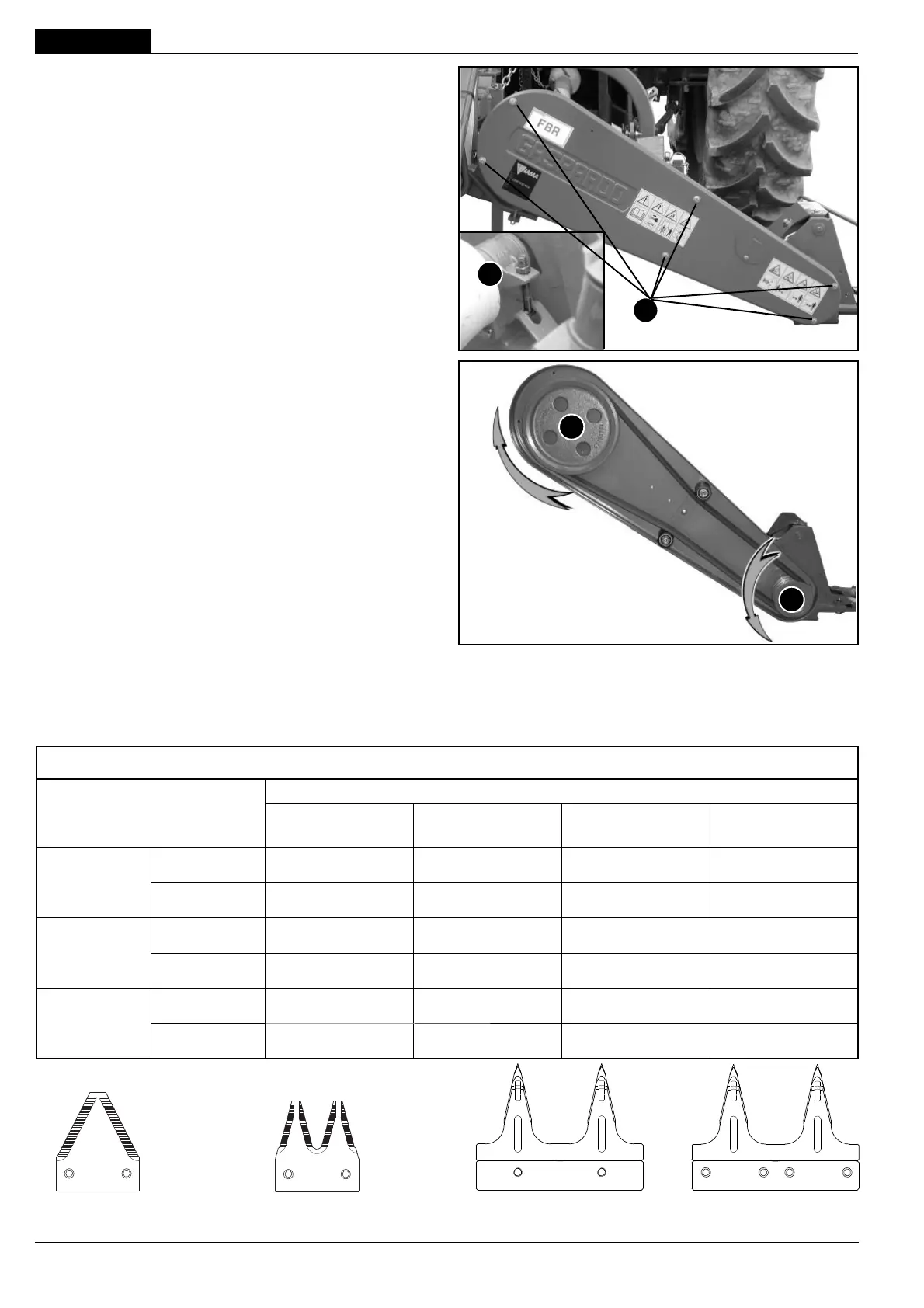

Fig. 48
Fig. 47
N
O
P
M
Seccion Normal
(SN)
Seccion Doble (autoafi lante)
(SD)
Diente Desmontable
(DSE)
Diente Normal
(DNE)
CUADRO INDICATIVOS PARA L’ELECCION DE LAS HOJAS
TIPO DE TERRENO
TIPO DE FORRAJE
Seco y lignito
(gramináceas)
Húmedo, denso y bajo
(pelo de gato)
Húmedo y denso
(alfalfa-trebol)
Gruesa y alto
(forraje de sorgo, maiz)
Llanura
Normal
DNE - SD/SN DNE - SD DNE - SN DNE - SN
Pedregoso
DSE - SD/SN DSE - SD DSE - SN DSE - SN
Colina
Normal
DNE - SD/SN DNE - SD DNE - SN DNE - SN
Pedregoso
DSE - SD/SN DSE - SD DSE - SN DSE - SN
Montaña
Normal
DNE - SD/SN DNE - SD DNE - SN DNE - SN
Pedregoso
DSE - SD/SN DSE - SD DSE - SN DSE - SN
