GAUI NX7 - 18-jp

P.17
Frame assembly
All Screws on side plates should
be applied with thread locker.
26.4mm
M3
2
M3x14
M3x8
M3x5
M3x5
M3x14
M3x3
1
3
4
5
#0A8053
2
#073221
5
#073205
1
#074401
4
#073004
3
M3x14
#0R2314
x4 pcs
M3x3
#0R4303
x4 pcs
5 6
M3x5
#0R2305
x3 pcs
M3x8
#0R2308
x2 pcs
5

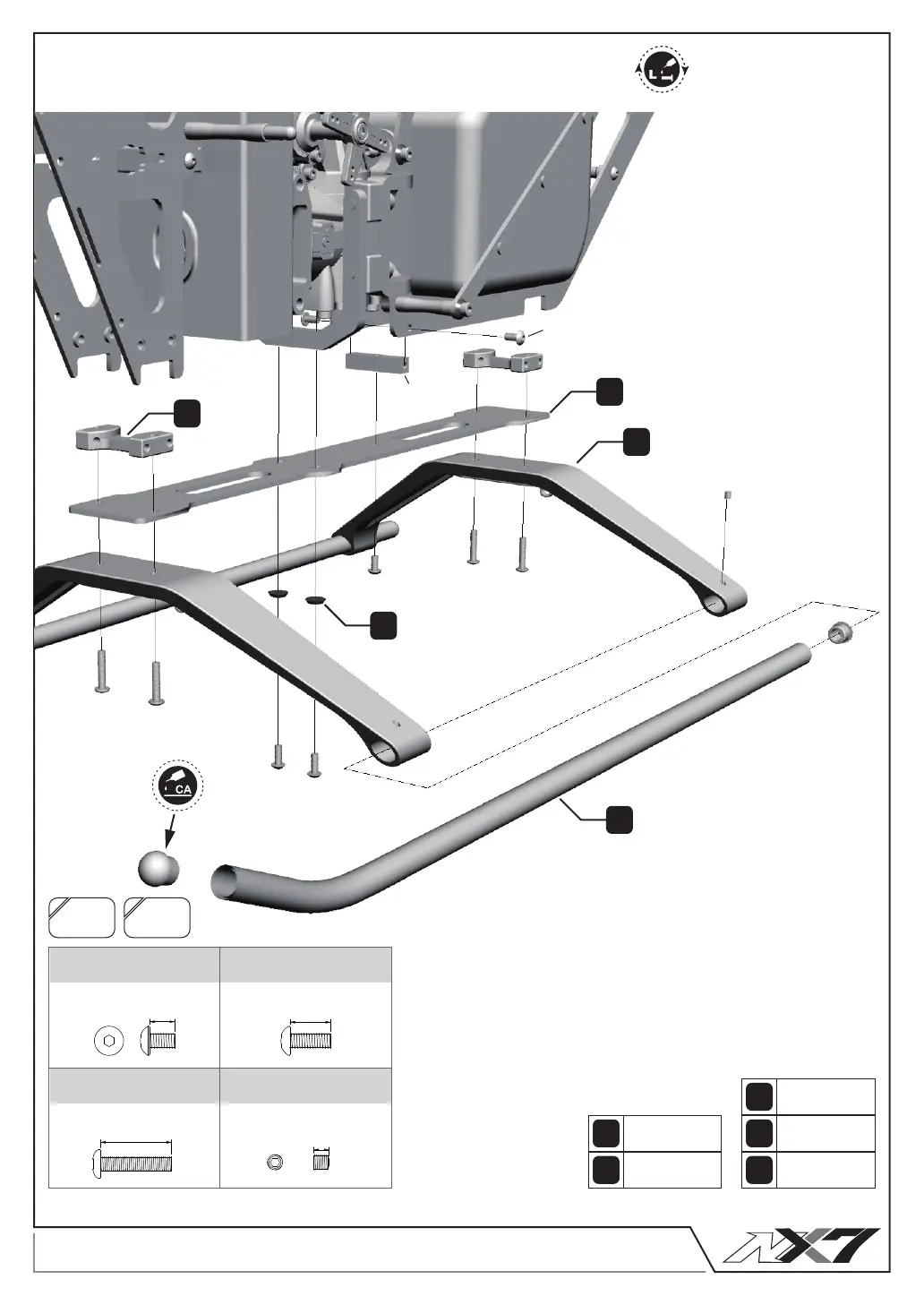

1. Assemble bottom frame and landing gear.
3
14.00
8.00
フレームアッセンブリ
全てのネジ部分にネジロック剤を添付
1. ボトムフレームとランディングギアを組み立て
