P.8

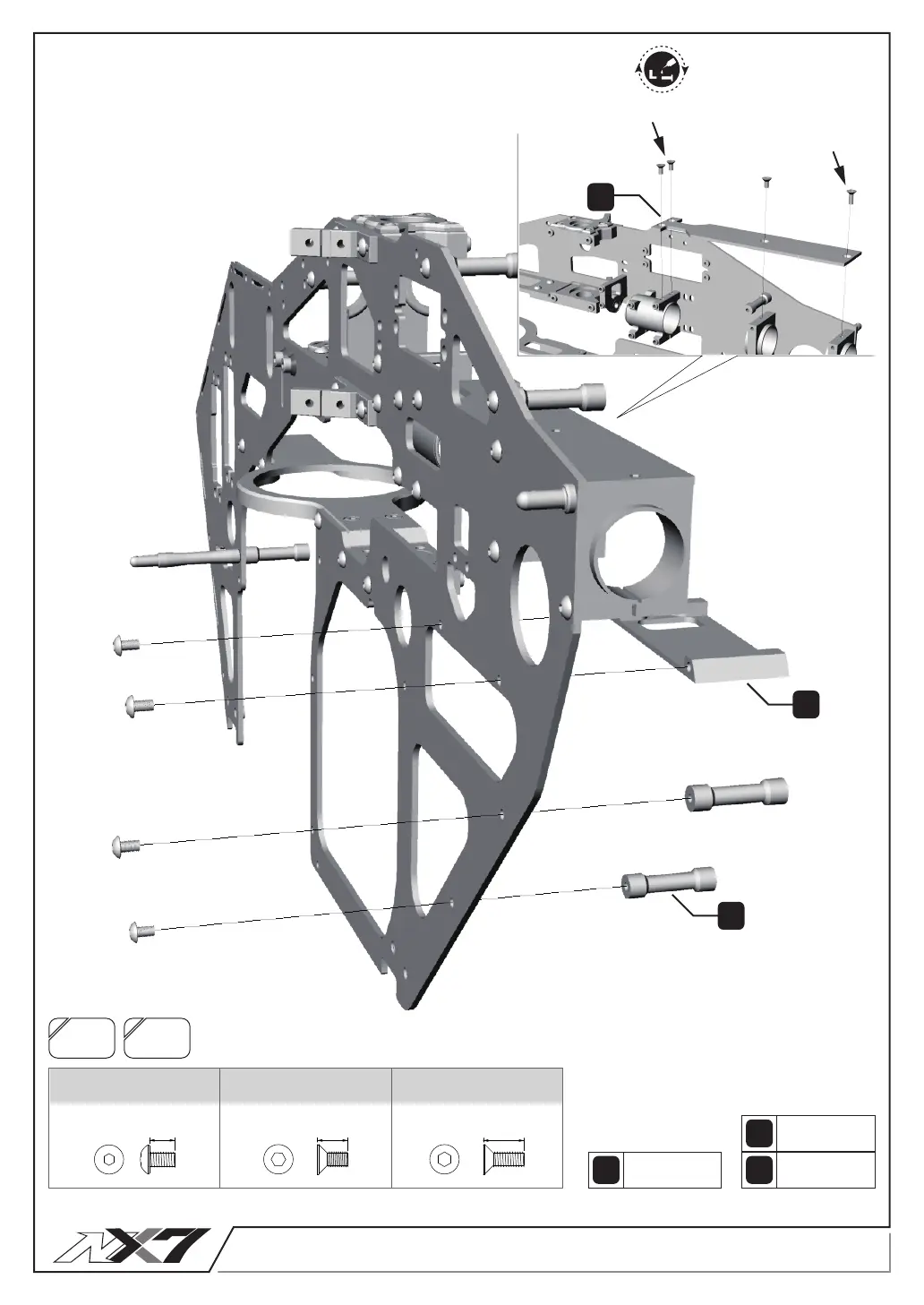

Frame assembly
All Screws on side plates should
be applied with thread locker.
#073010
1
#073238
3
#073207
2
6
8
M3x5
#0R2305
x4 pcs
M3x6
#0R3306
x3 pcs
M3x8
#0R3308
x1 pcs
5
5 6
Tight M3x8 after P.26 has been done.
M3 x 8はP.26が完了後に締め付けます。現時点では仮固定とします。
M3x5
M3x5
M3x5
M3x5
M3x6
M3x8
1
26.4mm
M3
3
2
フレームアッセンブリ
全てのネジ部分にネジロック剤を添付
