P.5

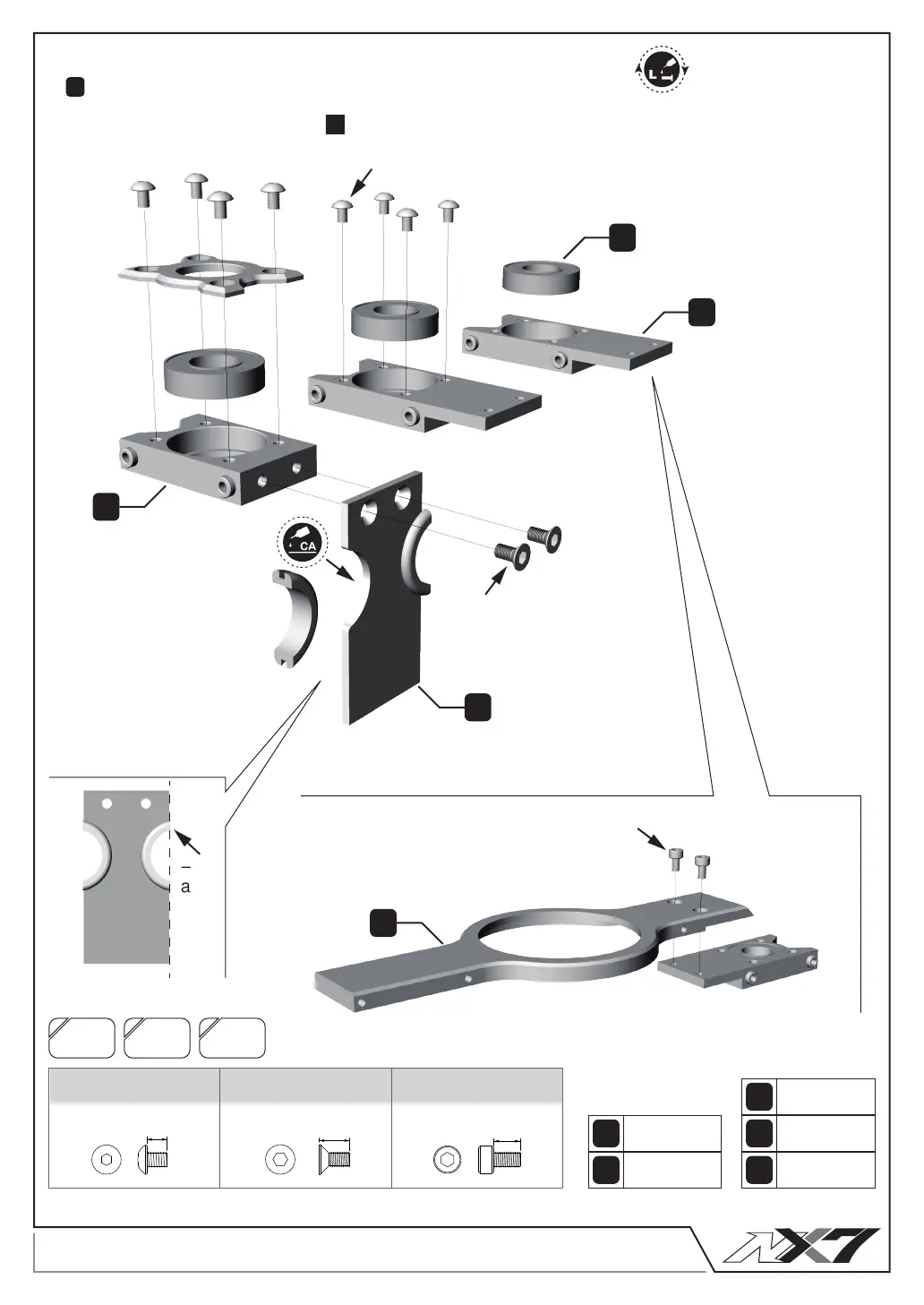

Frame assembly
1. Assemble Main Shaft Mount as figure shows.
2. Cut the rubber ring in half and use CA glue to stick the half ring on the
.
#0B1103
1
#073202
2
#073201
3
#073010
4
#073236
5
全てのネジ部分にネジロック剤を添付
ベアリング
12x24x6
M3x4
M3x6
M3x5
2
1
3
4
4
4
5
M3x4
#0R2304
x8 pcs
M3x6
#0R3306
x2 pcs
M3x5
#0R1305
x2 pcs
6
4
2 3 4
5
1.メインシャフトマウント組み立ては以下のイメージを参考に行います。
2.ラバーリングを半分にカットし瞬間接着剤で へ接着。
一直線
align
All Screws on side plates should
be applied with thread locker.
全てのネジ部分にネジロック剤を添付
フレームアッセンブリ
