GAUI NX7 - 34-jp

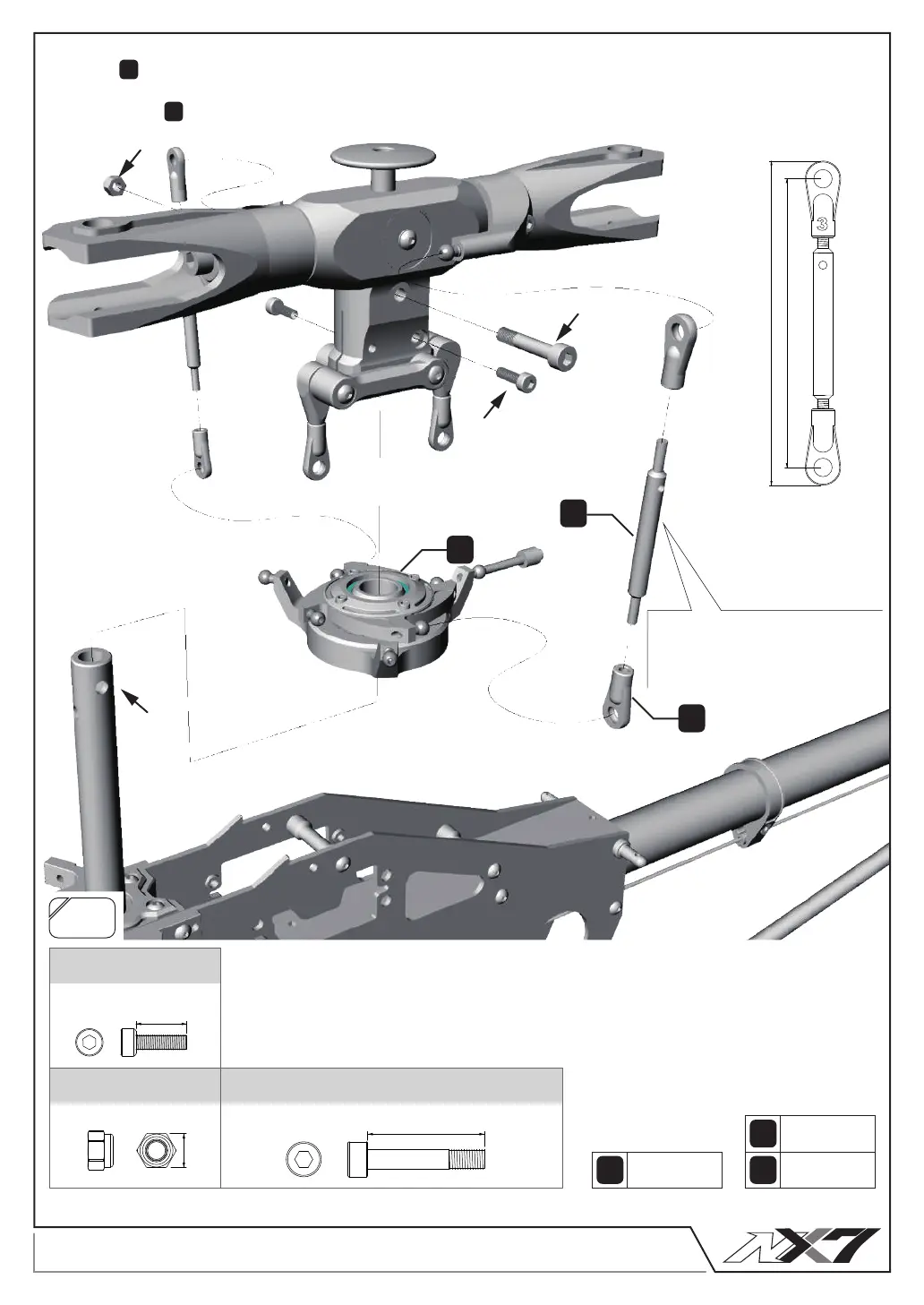

1. Install blade rotor head to main shaft and tight M4x23 screw then tight M3x10.
2. Adjust to reach main blade grip. (please refer to P. 38)
Fixing Hole
Main rotor grip assembly
N4x7
#0R8407
x1 pcs
M4x23
#0R7423
x1 pcs
#071205
1
#072202
3
#0A8504
2
M3x10
#0R1310
x2 pcs
26
N4x7
M3x10
固定穴
M4x23
1
1
1
3
2
23
10
7
77.5 mm
69 mm
Use a stick (<2mm) as tool, insert it
into the adjusting hole for adjusting the
length of the main blade push rod.
P.33
1. ローターヘッドにメインシャフトを取り付けM4X23締めんでからM3x10を締めます。
2. P.37を参考に を調整します。
メインローターグリップアッセンブリ
2mmのスティックツールを挿入し、プッシュ
ロッド長を調整します。
