GAUI NX7 - 22-jp

P.21

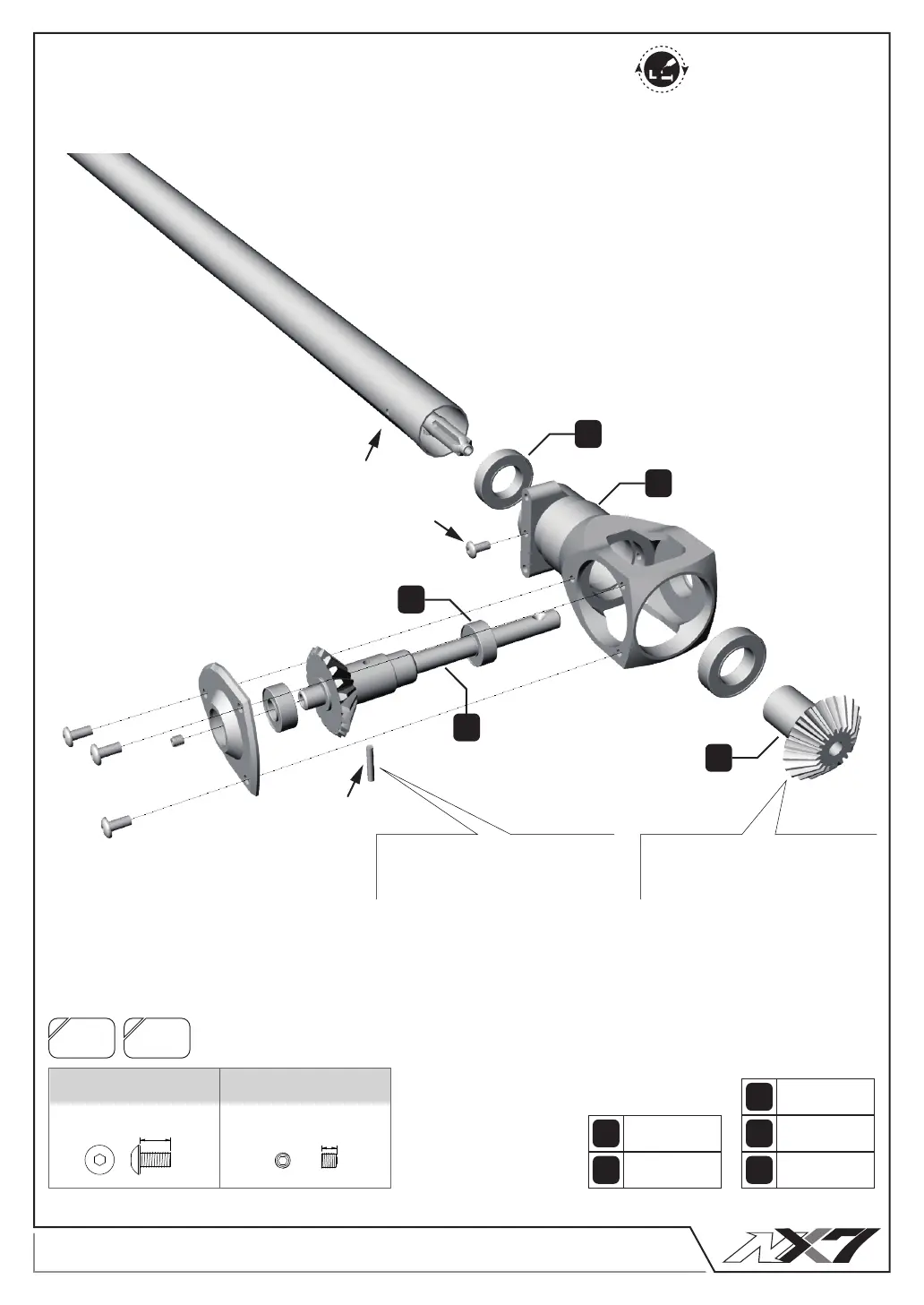

Tail case assembly
All Screws on side plates should
be applied with thread locker.
17
M3x6
#0R2306
x4 pcs
M3x3
#0R4303
x1 pcs
18
#0B1102
2
#075401
5
#076201
1
#076204
4
#0B1601
3
ベアリング
6x13x5
M3x6
M3x6
M3x6
M3x6
M3x3
ピン
2x12
固定穴
3
ベアリング
12x21x5
2
1
4
5
6
3
Make sure the hole on tail gear case is align to M3x6 screw before tighten.
fixing hole.
Insert the P2x12 pin into tail driven bevel
gear, fix it with M3x3 socket set screw.
Install the tail bevel gear into the tail gear
case, and assemble the tail out shaft.
テールケースアッセンブリ
全てのネジ部分にネジロック剤を添付
テールギアケースの M3 x 6 を占めこむ前に,固定穴の中心をよく確認してから締め込みます。
P2 x 12 のピンをテールドリブンベベルギアに挿入し
M3 x 3のセットスクリューで固定します。
テールベベルギアをテールギアケースに挿入し、
テールアウトシャフトと組み立てます。
