Make sure M5x12 is tighten and glued.
M3x6
#0R2306
x2 pcs
M4x8
#0R7408
x2 pcs
#0B1101
5
#0A8622
6
#071203
7
#071202
9
#0B2101
10
#0B1101
11
#0B3501
3
#071401
2
#071201
1
#072201
4
#071204
8
M3x10
#0R1310
x1 pcs
M5x12
#0R1512
x2 pcs
25 26 27
M3x10
M3x6
M4x8
ワッシャー
5x13x1.2
M5x12
ワッシャー
10.2x16x1
ワッシャー
10.2x16x1
ボール
M3
6
ベアリング
10x19x5
スラストベアリング
10x18x5.5
11
ベアリング
10x19x5
5
フランジ
べアリング
5x16x5
3
2
4
7
8
9
10
1
Oリング 85
8
10
12
内径小
内径大
Smaller inner race
Bigger inner race
6
When assembling the rotor head, you can
adjust for adequate mesh with W10.2x16x1
or W10.2x16x0.8 & 0.9 washers.
Tighten with adequate torque,
do not strip the screw.
All Screws on side plates should
be applied with thread locker.

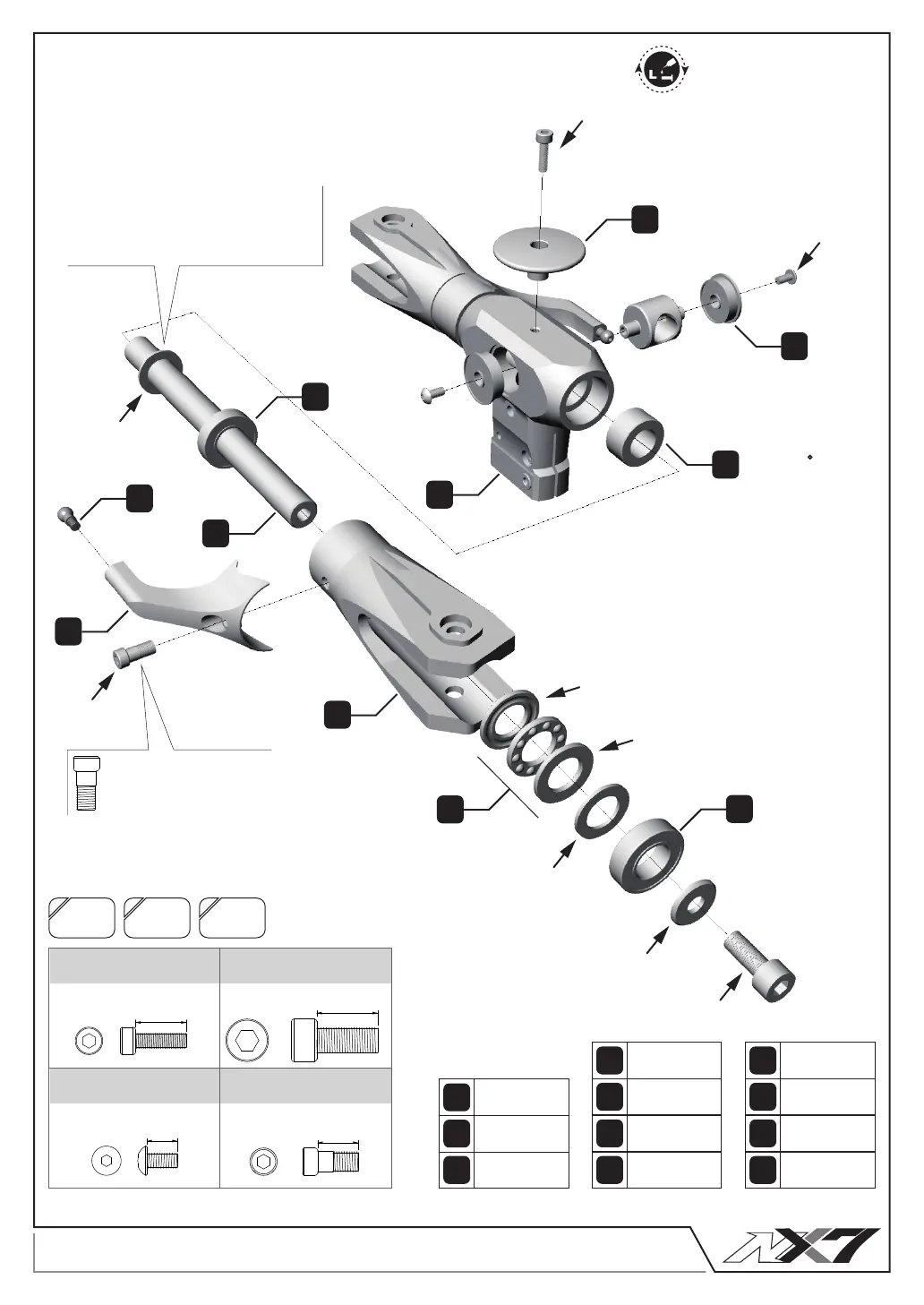

Main rotor grip assembly
P.31
メインローターグリップアッセンブリ
全てのネジ部分にネジロック剤を添付
M5 x 12の締め付けとグル—添付を確認
ローターヘッド組み立て時は、十分な隙間を好みで調
整してください。
W10.2 x 16x1 もしくは W10.2 x 16 x0.8 & 0.9
ネジ山を潰さないよう注意しながら十分
なトルクで締め付けます。
