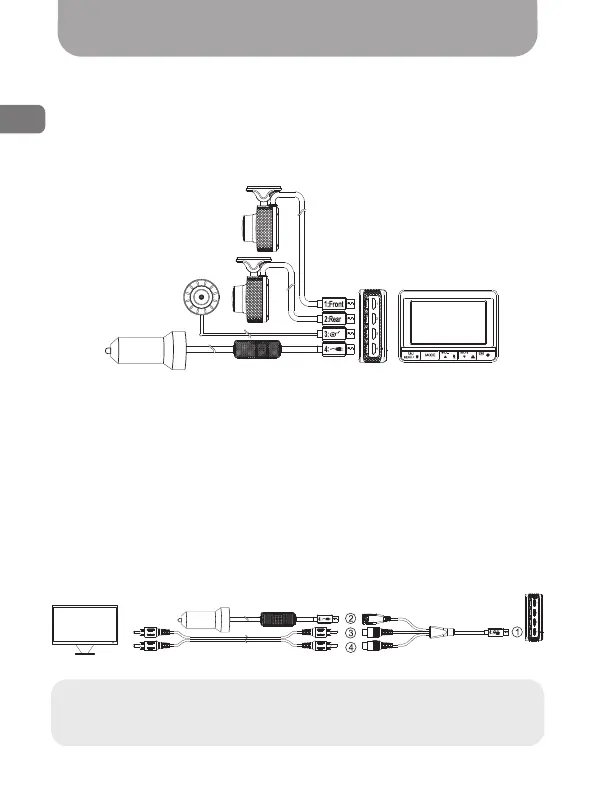

Схема подключения
Стандартная схема подключения
видеорегистратора
Для стандартного подключения видеорегистратора (без использо-
вания внешнего монитора), руководствуйтесь следующей схемой
подключения:
1. Подключите переднюю видеокамеру
2. Подключите заднюю видеокамеру
3. Подключите выносную кнопку
4. Подключите питание
Схема подключения видеорегистратора
с внешним монитором
Для подключения видеорегистратора с внешним монитором (напри-
мер, с автомобильным монитором Gazer MС125/135 или штатным
головным устройством), руководствуйтесь следующей схемой под-
ключения:
Примечание: При данном подключении встроенный дисплей
видеорегистратора находится в отключенном состоянии. Изобра-
жение выводится только на внешний монитор.
Рис. 12
Рис. 13
