Схема підключення
Стандартна схема підключення
відеореєстратора

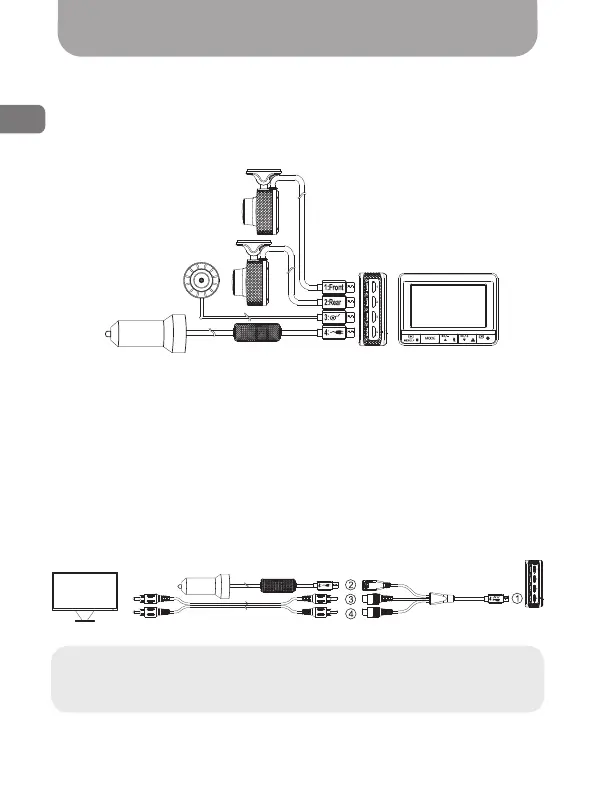

Для стандартного підключення відеореєстратора (без використання
зовнішнього монітора), дотримуйтеся наступної схеми підключення:
1. Підключіть передню відеокамеру
2. Підключіть задню відеокамеру
3. Підключіть виносну кнопку
4. Підключіть живлення
Схема підключення відеореєстратора із
зовнішнім монітором
Для підключення відеореєстратора із зовнішнім монітором (напри-
клад, з автомобільним монітором Gazer MС125/135 або штатним го-
ловним пристроєм), дотримуйтеся наступної схеми підключення:
Примітка: При даному підключенні вбудований дисплей
відеореєстратора знаходиться у вимкненому стані. Зображення
виводиться тільки на зовнішній монітор.
Рис. 12
Рис. 13
