- 10_IT - SL320001604 Ed.06 - 03-2010

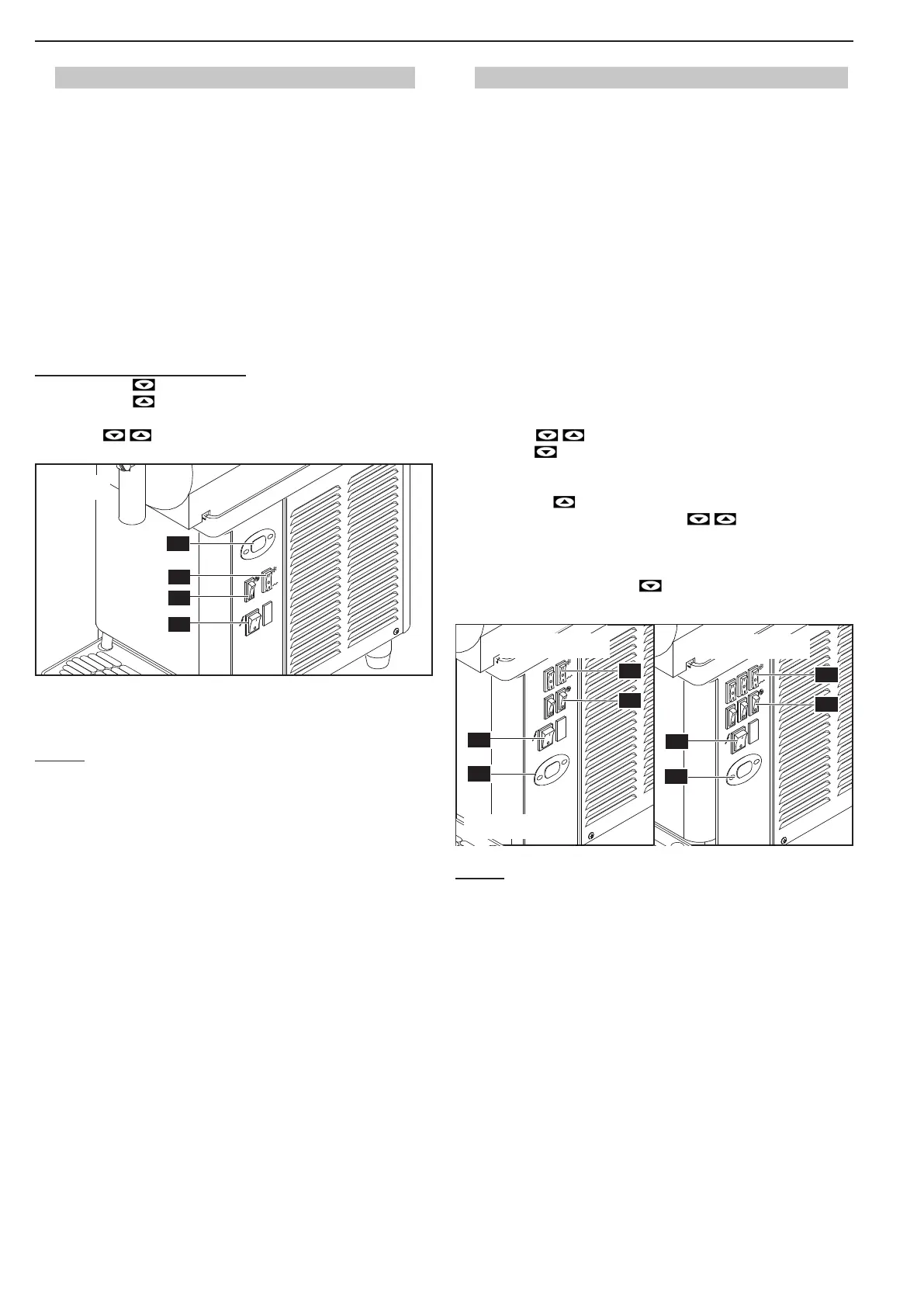

6.3. Avvio Granitore 1 (Termostato elettronico)
Il visualizzatore di temperatura ha la funzione di visualizzare la temperatura del
prodotto in vasca e regolarla quando la macchina è in funzione “frigo bibita”.
Interruttore (A) in posizione “I“: Macchina in tensione.
Interruttore (C) in posizione “I“: Miscelatore in funzione.
Per ottenere una GRANITA:
Interruttore (D) in posizione “I“: Impianto frigo in funzione (granita).
Per ottenere una BIBITA FREDDA:
Interruttore (D) in posizione “II“: Impianto frigo in funzione (bibita).
Per disabilitare il FRIGO (solo agitazione):
Deviatore (D) in posizione “0“: Impianto frigo disabilitato (solo agitazione).
Impostazione del set-point di temperatura
- Premere il tasto Il display visualizza PrG.
- Premere il tasto
Il display visualizza il valore del set-point di temperatu-
ra.
-
Con i tasti è possibile variare il valore di set-point da 0°C ÷ 10° C.
Dopo 3 secondi dalla pressione dell’ultimo tasto il dato è memorizzato e il di-
splay visualizza la temperatura del prodotto in vasca.
ALLARMI
In caso di sonda guasta il display visualizza la scritta A1.
L’uscita di regolazione e la programmazione sono disabilitati.
Fig.12
A
E
C
D
6.4. Avvio Granitore 2/3 (Termostato elettronico)
Per semplicità sarà mostrato come azionare la sola vasca destra; per azionare
interruttori della vasca interessata.
Interruttore (A) in posizione “I“: Macchina in tensione.
Interruttore (C) in posizione “I“: Miscelatori in funzione.
Per ottenere una GRANITA:
Deviatori (D) in posizione “I“: Impianto frigo in funzione (granita).
Per ottenere una BIBITA FREDDA:
Deviatori (D) in posizione “II“: Impianto frigo in funzione (bibita).
Per disabilitare il FRIGO (solo agitazione):
Deviatori (D) in posizione “0“: Impianto frigo disabilitato (solo agitazione).
Impostazione del set-point di temperatura
- Con il termostato elettronico abilitato (acceso), premere contemporanea
-
mente i tasti il display visualizza “t1”.
- Con il tasto è possibile scorrere i set-point “t1”; “t2” (Macchina 2 va-
sche), “t1”; “t2”; “t3” (Macchina 3 vasche).
- Quando il display visualizza il set-point che si vuole variare (“
t1”o “t2” o “t3”),
premere il tasto per visualizzare il valore del set-point.
il valore di set-point da
0°C ÷ 10°C.
• Dopo tre secondi dalla pressione dell’ultimo tasto il dato è memorizzato.
Il display torna a visualizzare “t1”o “t2” o “t3” a seconda del set-point che
temperatura del prodotto in vasca.
ALLARMI
In caso di sonda guasta il display visualizza i seguenti messaggi di allarme:
“A1
“A2
“A3
“A4
“A5
“A6
Durante il funzionamento, il termostato elettronico visualizza la temperatura del
prodotto nelle vasche mostrando ciclicamente ogni 3 secondi la temperatura
del prodotto di una vasca e poi dell’altra.
Per capire a quale vasca si riferisce la temperatura visualizzata dal termostato
elettronico bisogna fare riferimento a quale decimal point è visualizzato.
Fig.13
A
E
D
C
A
E
D
C
