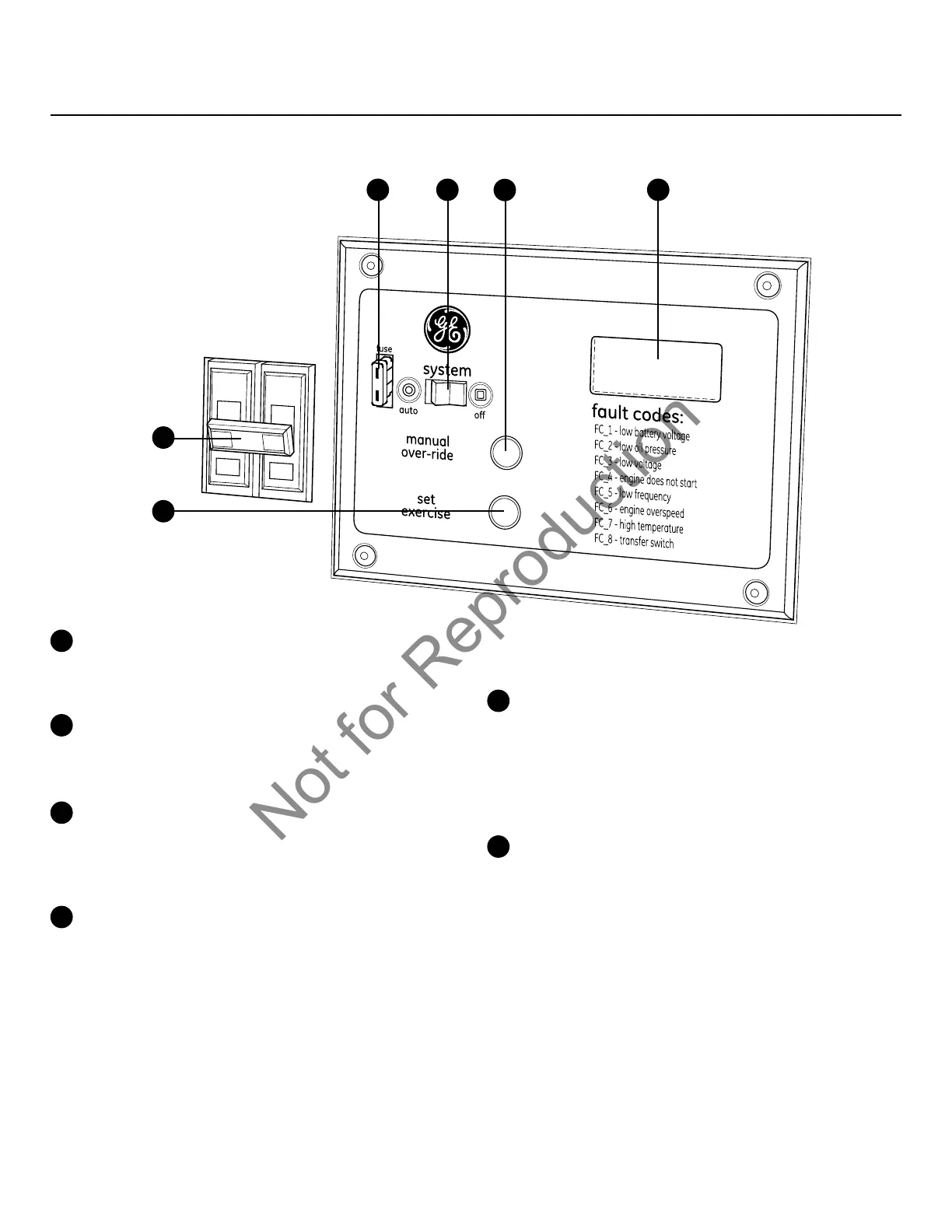

Comparez la présente illustration au tableau de commande de votre génératrice afin
de vous familiariser avec l’emplacement des importantes commandes suivantes:
Tableau de commande de système
A
- SET EXERCISE (Interrupteur de réglage du cycle
d’exercice) - Utilisé pour régler le jour et l’heure du
début du cycle d’exercice. Le cycle d’exercice ne
s’exécute u’en mode AUTO.
B
- Coupe-circuits - Protège le système contre les court-
circuits et autres conditions de surintensité. Celui-ci doit
être en position ON pour alimenter le commutateur de
transfert automatique.
C
- Fusible de 15 A - Protège les circuits de commande C.C.
du groupe électrogène. Si le fusible est grillé (fondu et
ouvert) ou a été enlevé, le moteur ne peut être lancé ou
démarrer. Remplacez le fusible grillé uniuement par un
fusible ATO identiue de 15 A.
D
- Interrupteur de système - Ce dispositif à deux
positions est la commande la plus importante du
système et s’utilise comme suit:
• La position normale de fonctionnement est la position
“AUTO”. Si une panne d’électricité est détectée,
le système démarrera la génératrice. Lorsue
l’électricité est rétablie, laissez le moteur stabiliser
les températures internes, fermez la génératrice et
attendez la prochaine panne d’électricité.
• La position “OFF” ferme la génératrice uand elle
fonctionne, ce ui empêche l’unité de démarrer et de
remettre à zéro toute détection de panne.
E
- MANUAL OVER-RIDE (Interrupteur de surpassement
manuel) - Lorsque l’interrupteur de système est
à la position AUTO, maintenez le bouton enfoncé
pendant six secondes pour démarrer la génératrice.
Pour éteindre la génératrice, maintenez le bouton
de surpassement manuel enfoncé jusqu’à ce que le
moteur s’arrête.
F
- Affichage numériue - Affiche le nombre total d’heures
de fonctionnement de la génératrice et les codes de
défaillance. Utilisé pour planifier les tâches d’entretien
et le dépannage des problèmes de fonctionnement
du groupe électrogène résidentiel. Un chiffre constant
affiché indique le nombre total des heures de
fonctionnement. Lors de conditions de défaillance, «
FC » clignote suivi d’un code de défaillance. Toutes
les conditions de panne sont décrites dans la section
Système de détection des défaillances.
A
C D
B
F
E
