28 31-5000275 Rev. 5

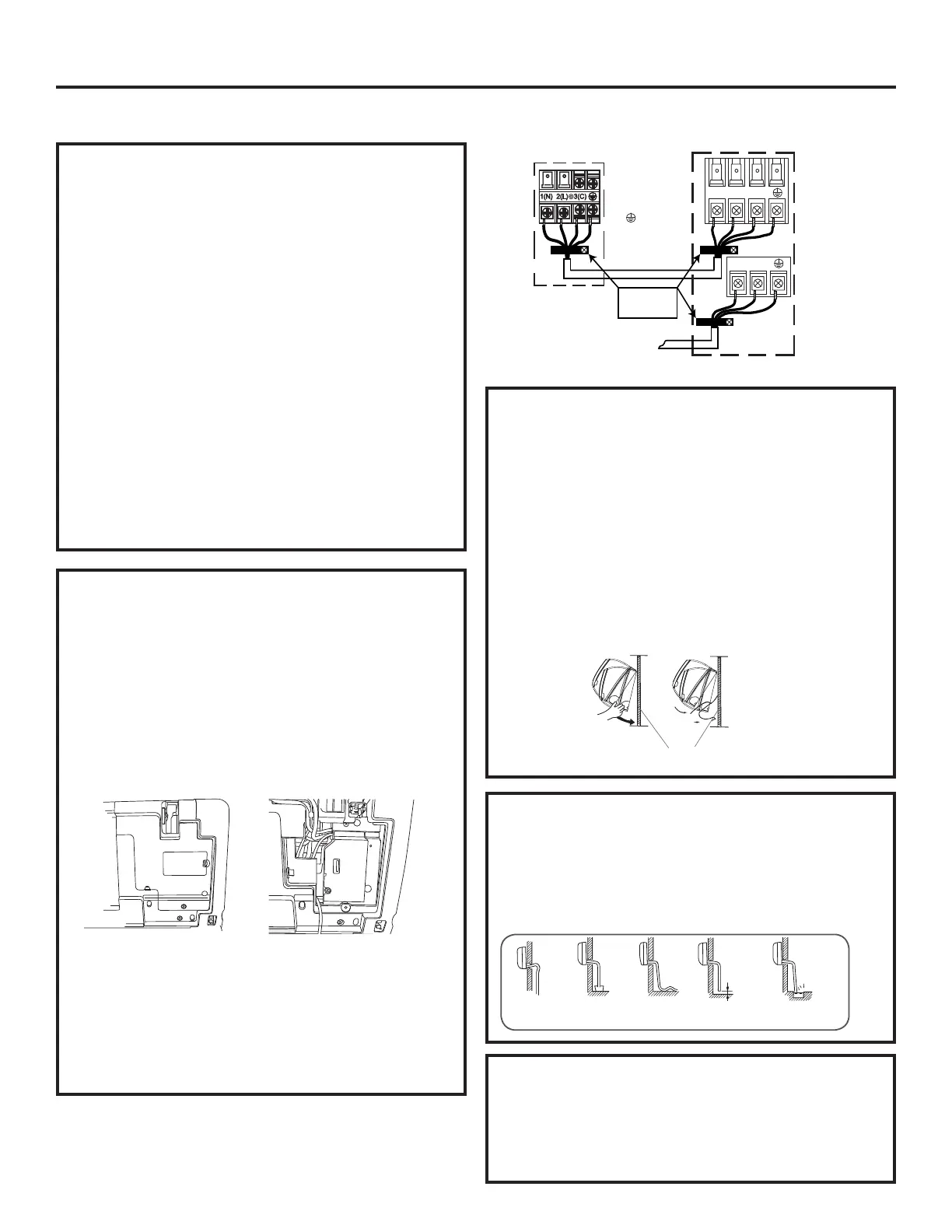

D. Connexions électriques pour l’unité
intérieure
REMARQUE : Assurez-vous que l’ensemble du câblage satisfait les
codes de l’électricité local et national et que l’alimentation électrique
est compatible avec ce système.
• Placez l’unité intérieure sur une surface de travail solide avant de
procéder aux connexions électriques.
• Pour effectuer les connexions électriques de l’unité intérieure, les
deux plaques de recouvrement doivent être enlevées, celle en
plastique à l’extérieur et celle en acier galvanisé à l’intérieur.
• Soulevez le couvercle frontal pour accéder aux vis qui fixent ces
plaques de recouvrement.
• Acheminez le câblage 14/4 AWG à travers la fente à l’arrière de
l’unité et dans le panneau d’accès frontal.
• À l’aide d’une pince à dénuder, retirez l’isolant et séparez les 4 fils.
• Effectuez les connexions à chaque borne selon le schéma de
câblage. (Notez la couleur du fil à chaque borne et assure-vous que
les fils connectés à l’unité extérieure correspondent.)
• Assurez-vous que chaque fil se trouve sous la plaque de borne à
vis et que la plaque est serrée.
• Assurez-vous que le câble 14/4 est fixé sous l’étrier de décharge de
traction.
• Une fois le câblage du bornier terminé, replacez les deux plaques
de recouvrement et abaissez le couvercle frontal.
Étape 2 – Installation de l’unité intérieure (Suite)
Unité extérieure
Câblage d’alimentation électrique
3
2
1
)
(
N
)
(L
)
(
C
2
1
)
(
N
)
(
L
Unité intérieure
Câblage de commande
4 ls - 14 AWG
Stranded
To Service Disconnect
1
2
3
=Blanc
=Noir
=Rouge
=Vert
Couleurs
suggérées
230 Volt Supply. 1 to L1, 2 to L2.
Étriers de
décharge de
traction
C. Installation de l’orifice de tuyauterie
• Utilisez toujours une tuyauterie de cuivre propre. Ne
réutilisez jamais la tuyauterie si vous remplacez un
système existant.
• Mesurez et marquez l’endroit où l’orifice de tuyauterie sera
percé.
• Si la tuyauterie se trouvera du côté gauche de l’unité,
suivez les étapes de déplacement du flexibled’évacuation.
1. Retirez la butée dans le trou d’évacuation gauche et
enfoncez le bouchon moulé à l’intérieur de l’orifice.
2. Déplacez le flexibled’évacuation annelé du côté droit vers
le gauche.
3. Insérez la butée dans l’orifice d’évacuation à droite. Utiliser
du savon comme lubrifiant et un petit tournevis facilitera la
pose de la butée.
• Percez l’orifice de tuyauterie à l’aide d’une scie-cloche de 2
1/4 po. Placez la perceuse selon un angle descendant de
façon que le trou du mur extérieur se trouve 1/4 de pouce
plus bas que le trou intérieur. Cela permettra d’évacuer le
condensat correctement.
• Installez la collerette de l’orifice de tuyauterie dans le trou
du mur intérieur.
REMARQUE : La collerette est préentaillée. Il est
nécessaire de modifier la collerette pour qu’elle s’adapte
correctement derrière la boîtier de l’unité murale.
Instructions d’installation
E. Installation de l’unité intérieure sur la
plaque de montage
• Attachez ensemble la tuyauterie de frigorigène, le
flexibled’évacuation et le câblage à l’aide de ruban et
acheminez l’ensemble avec soin à travers l’orifice de
tuyauterie.
• Avec le haut de l’unité intérieure plus près du mur,
accrochez l’unité sur les crochets supérieurs de la plaque
de montage. Glissez légèrement l’unité d’un côté à l’autre
pour vérifier que sa position est correcte.
• Faites pivoter la partie inférieure de l’unité intérieure sur la
plaque de montage, en poussant l’unité légèrement vers le
haut, faites pivoter la partie inférieure complètement contre
le mur, puis tirez vers le bas de façon que les crochets
inférieurs s’accrochent sur les supports. (voir l’illustration).
• Vérifiez que l’unité est solide et à égalité du mur.
• L’installation de l’unité intérieure est terminé à ce moment.
Plaque de montage
G. Enlèvement de l’unité intérieure
• Soulevez légèrement l’ensemble de l’unité verticalement.
• Tirez la partie inférieure de l’unité pour la dégager des
crochets inférieurs et écartez-la légèrement du mur.
• Soulevez la partie supérieure de l’unité pour la dégager des
crochets supérieurs.
F. Flexible d’évacuation du condensat
• Vérifiez que le flexible d’évacuation du condensat
s’achemine selon une pente constante vers la bas pour
garantir l’écoulement de l’eau. Aucun pli ni remontée ne
doit emprisonner l’eau dans le flexible (voir l’illustration).
Facultatif : On peut utiliser un tuyau PVC pour raccorder un
tuyau PVC de 1 po (D.I.) au flexible d’évacuation qui sort
du mur pour se rendre à l’emplacement désiré.
Remonte à
mi-parcours.
Extrémité
immergée
dans l’eau.
Présence
d’ondulations.
Moins de
5 cm.
La distance
au sol est
trop faible.
Mauvaise
odeur de l’égout..
