48
31-5000275 Rev. 5
Paso 3 – Instalación de la Unidad de Exterior
Instrucciones de instalación
C. Conexiones Eléctricas para la Unidad
de Interior
ADVERTENCIA
RIESGO DE DESCARGA
ELÉCTRICA
Puede ocasionar lesiones o la muerte. Desconecte todos los
suministros de corriente eléctrica remotos antes de realizar
el servicio técnico.
NOTA: Asegúrese que todo el cableado cumpla con los
códigos locales de construcción y el NEC y que el suministro
de voltaje de este sistema sea el correcto.
• Conecte el cableado de la fuente de alimentación y el
cableado interno usando un soporte para cables conductores
sobre el lado de la unidad de exterior (tanto para el AWG de
14/4 como para el cable de corriente).
• Usando un pelacables, retire el aislante y separe los 4
cables.
• Verifique que las conexiones del cableado coincidan con las
conexiones internas cable por cable.
• Asegúrese de que cada cable se encuentre debajo de
la placa de la terminal con tornillos y que la placa esté
ajustada.
• Asegúrese de que el cable de 14/4 se encuentre asegurado
bajo el soporte del amortiguador de refuerzo.
• Verifique que todas las conexiones estén aseguradas.
NOTA: Si no se siguen las pautas del cableado se podrán
producir daños en el tablero de control y problemas de
comunicación (código de error E7). Esto incluye un tamaño del
cable inadecuado, uso de un cable rígido, empalme en la línea
media y conexiones débiles en los terminales.

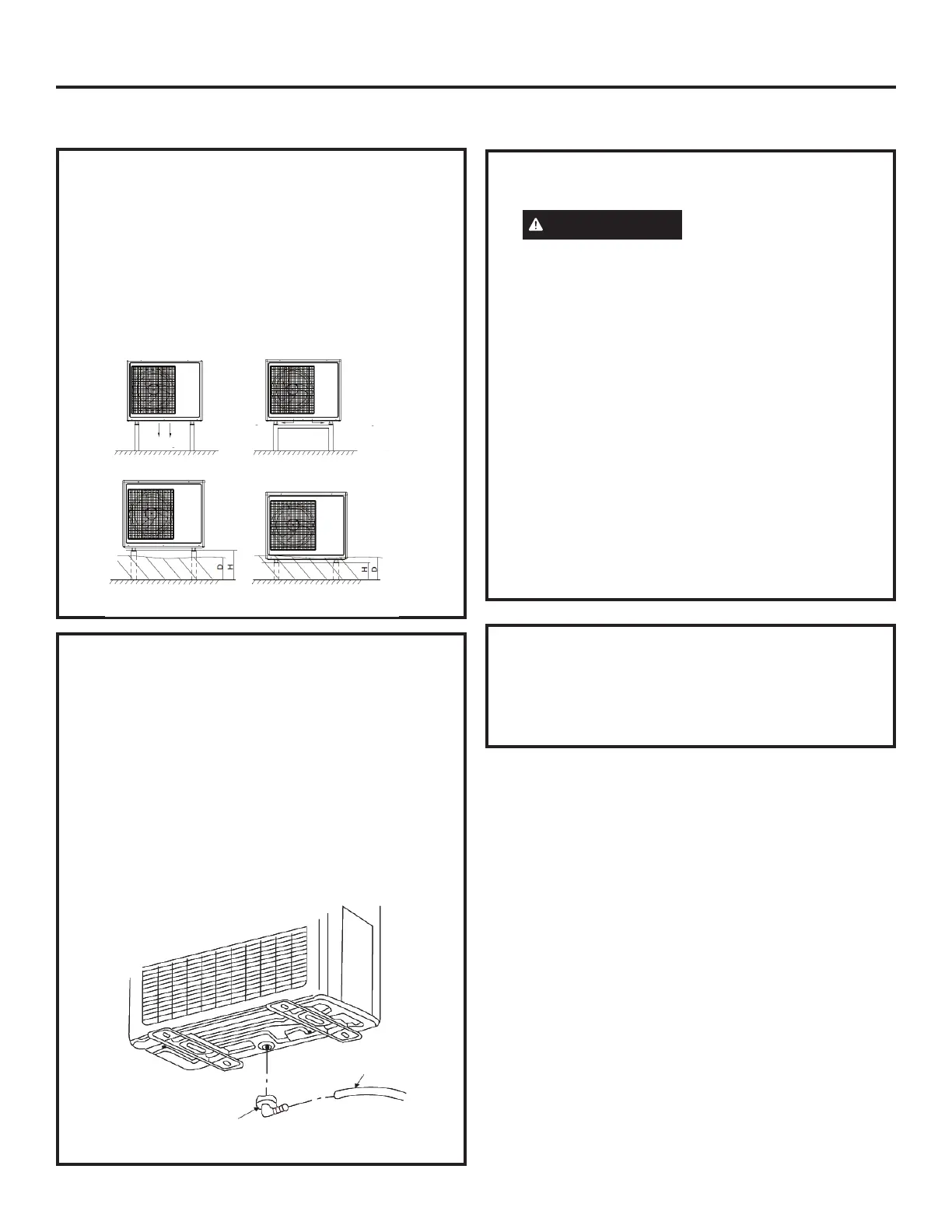

A. Prepare la Unidad de Exterior para su
Instalación
• Retire todo el embalaje.
• Coloque las almohadillas de vibración
suministradas sobre los pies de la unidad de
exterior.
• Use el equipo de elevación para colocar la unidad
sobre una base sólida, 8 “por encima de la nevada
promedio.
B. Adhesión del Codo de Drenaje a la Unidad
de Exterior
• Si es necesario, adhiera el codo de drenaje suministrado
a la unidad de exterior. Conecte la extensión de la
tubería según sea necesario (no suministrada). (Vea la
ilustración).
NOTA: El codo de drenaje fue diseñado con una brecha
de aire y no se apoyará de forma nivelada sobre la parte
inferior de la unidad de exterior.
NOTA: Los modelos ASH220N*, ASH324N* y
ASH436N* no usan un codo de drenaje. Si el código
requiere el manejo de la condensación, será necesaria
una bandeja de un tercero.
Instalación correcta
Instalación correcta
Desagüe
Desagüe
Desagüe
La parte superior
del soporte está
cubierta
El espacio libre es demasiado
pequeño, generando un
desagüe inadecuado.
La altura máxima (H) deberá ser supe-
rior a la profundidad de caída de nieve
máxima (D) (H=D+8”)
La unidad podrá quedar cubierta de nieve si la
altura del soporte es insuciente.
Instalación incorrecta
Instalación incorrecta
Codo de desagüe
Manguera
