Paso 3 – Instalación de la Unidad de Exterior
Instrucciones de instalación
D. Control de Errores del Cableado
• Esta unidad cuenta con la capacidad de controlar de forma automática
errores del cableado entre las unidades interna y externa.
• Para ingresar a la prueba de control de errores del cableado, coloque los
4 interruptores DIP del tablero de control en la posición ON (Encendido)
(ilustración 6). Vuelva a dar la corriente en la unidad. El sistema ingresará
ahora “Control de Errores del Cableado”.
• La pantalla numérica se iniciará y comenzará a alternar entre la frecuencia
de trabajo del compresor (un número que representa el valor Hz) y “CH”
(Control).
• Mientras el control sea realizado, todas las unidades que estén
correctamente conectadas aparecerán indicadas por la luz LED
correspondiente al circuito que se encuentra encendido de forma
constante. (LED 1 = circuito de la tubería A, LED 2 = circuito de la tubería
B, ...)
• Una vez completado el control, si todo el cableado es correcto, la pantalla
numérica indicará “0” y las luces LED individuales que representan los
circuitos individuales para las unidades internas conectadas estarán
iluminadas de forma constante.
• Si el cableado de alguna de las unidades es incorrecto, la pantalla
numérica parpadeará “EC” (error de conexión), y la luz LED
correspondiente al circuito erróneamente conectado parpadeará.
Controle y corrija el cableado según sea necesario.
• Consulte el cuadro que aparece a continuación. (Tabla 2)
• Una vez completada la evaluación, desconecte la corriente del sistema
y vuelva a colocar los 4 interruptores DIP en la posición OFF (Apagado).
Vuelva a conectar el sistema. La evaluación fue completada.
• Si el control automático no es posible, controle el cableado y la tubería de
la unidad interna de la forma habitual.

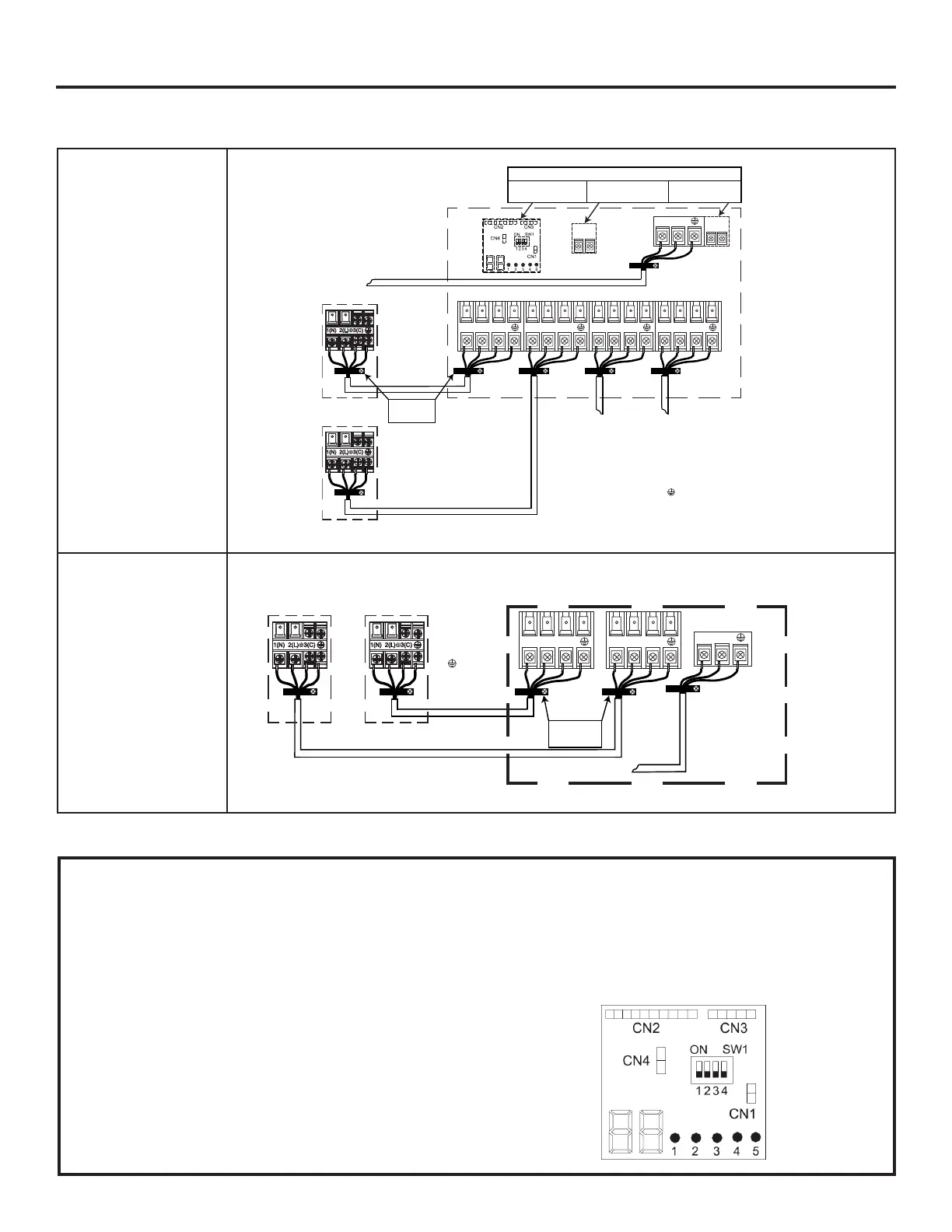

Outdoor unit
Power Wiring
3
2
1
)
(
N
)
(L
)
(
C
2
1
)
(
N
)
(
L
Indoor unit A
Control Wiring
4 Wire - 14 AWG
Stranded
43
43
To Service Disconnect
1
2
3
=White
=Black
=Red
=Green
A B C D
Sugested Colors
230 Volt Supply. 1 to L1, 2 to L2.
Indoor unit B Indoor unit C Indoor unit D
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
Strain Relief
Brackets
Only on FlexFit 3U & 4U
and Arctic 2U & 3U
Only on FlexFit 4U
and Arctic 2U & 3U
Only on FlexFit 3U
Diagnostic and Control
Models: ASH436JCDS*
ASH324NCDW*
ASH324JCDS*
ASH220NCDW*
ASH436NCDW*
Models: ASH218JCDS*
Outdoor unit
Power Wiring
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
Indoor unit 2
Control Wiring
4 Wire - 14 AWG
Stranded
To Service Disconnect
1
2
3
=White
=Black
=Red
=Green
Sugested Colors
230 Volt Supply. 1 to L1, 2 to L2.
Indoor unit 1
2
1
)
(
N
)
(
L
Strain Relief
Brackets
Only on ASH324J*,
ASH436J*, ASH220N*,
ASH324N*, and ASH436N*
Only on ASH436J*,
ASH220N*, ASH324N*, and
ASH436N*
Only on ASH324J*
