GE ASH220NCDW Installation Instructions

50
31-5000275 Rev. 5
Paso 3 – Instalación de la Unidad de Exterior
LED 1 2 3 4 5 Mensaje
Estado
APAGADO Unidad no conectada
TODO Parpadea
Imposible realizar el control automático, todas las unidades están mal conectadas
TODO ENCENDIDO Todas las unidades están conectadas de forma correcta
Encendido
Parpadeando Parpadeando
Encendido Parpadeando ENCENDIDO: unidad conectada correctamente
Parpadeando: unidad mal conectada, es necesario cambiar el cableado de forma
manual entre 2, 3 y 5
Encendido
Parpadeando Parpadeando
Encendido Encendido ENCENDIDO: unidad conectada correctamente
Parpadeando: unidad mal conectada, es necesario cambiar el cableado de forma
manual entre 2 y 3
Sólo una luz LED está parpadeando.
Instrucciones de instalación
Número de
Modelo
Carga de
Fábrica
Longitud Total
de la Tubería con
carga de fábrica
Regla de
carga
adicional*
Longitud
máxima
de la
tubería de
empalme
Longitud
máxima de
la tubería del
sistema
Longitud mínima de la tubería
Unidad onzas pies onzas/pies pies pies pies
ASH220NCDW* 99 100 0.2 82 164 6 pies por unidad interior y 20 pies por sistema
ASH218JCDS* 49.5 50 0.2 65 98 6 pies por unidad interior y 20 pies por sistema
ASH324NCDW* 99 100 0.2 82 197 6 pies por unidad interior y 20 pies por sistema
ASH324JCDS* 67 75 0.2 82 197 6 pies por unidad interior y 20 pies por sistema
ASH436JCDS* 113 100 0.2 82 230 6 pies por unidad interior y 25 pies por sistema
ASH436NCDW* 113 131 0.2 82 230 6 pies por unidad interior y 25 pies por sistema
Información de Carga de Refrigerante y Longitud de la Tubería

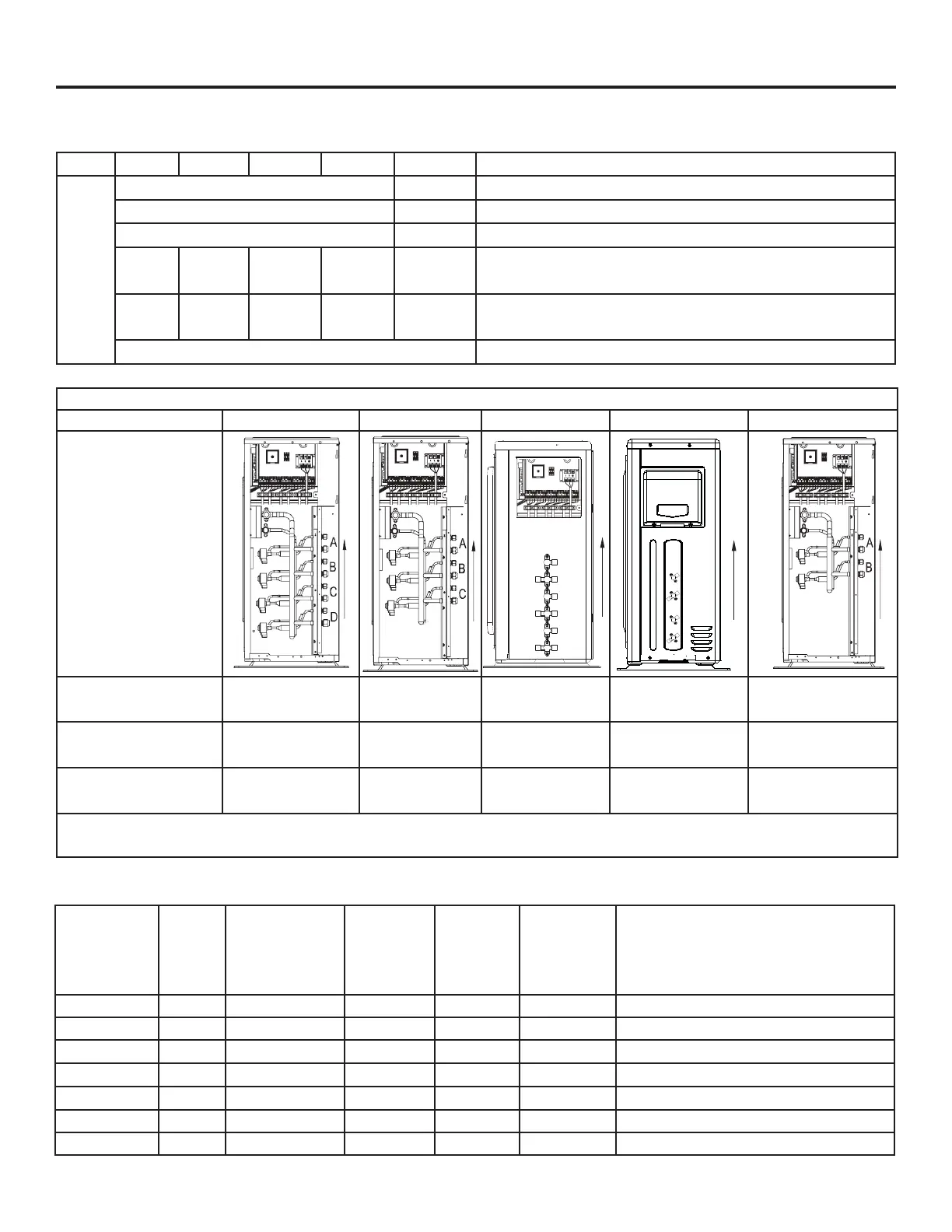

Precauciones sobre las Conexiones
Modelo ASH436JCDS* ASH324NCDW* ASH324JCDS* ASH218JCDS* ASH220NCDW*
Prioridad de conexión entre
la válvula interior y la de ser-
vicio más alta desde arriba
hacia abajo.
A
B
C
Cuando haya 2 válvulas
interiores, las válvulas de
servicio previas son
D C C B C B B A B A
Cuando haya 3 válvulas
interiores, las válvulas de
servicio previas son
D C B C B A C B A / /
Cuando haya 4 válvulas
interiores, las válvulas de
servicio previas son
D C B A / / / /
NOTA: Para un mejor retorno del aceite y un sistema más confiable, por favor actúe como se indica más arriba al conectar la unidad interna.
NOTA: Sin prioridad de conexión en ASH436NCDW*.
A
B
