31-5000275 Rev. 5
43

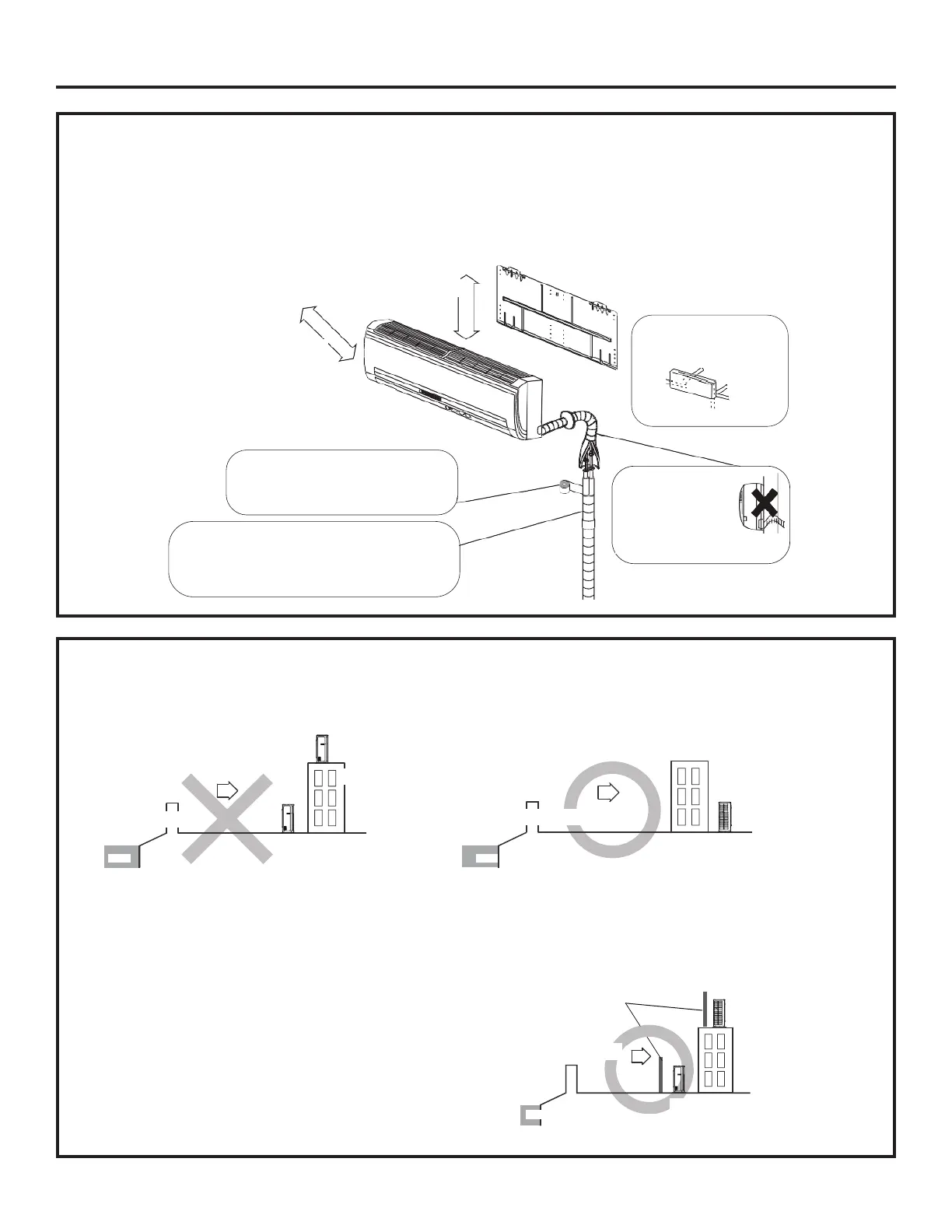

ESPACIOS INTERIORES
(El aspecto puede variar)
Esta imagen sólo sirve como referencia. El aspecto de su producto podrá ser diferente. Lea el manual antes de realizar
la instalación. Explique el funcionamiento de la unidad al usuario, de acuerdo con este manual.
INSTALACIÓN EN COSTAS DE AGUA SALADA
• La unidad de exterior deberá ser instalada a por lo menos ½ milla de distancia del agua salada, incluyendo costas marinas y
vías navegables interiores. Si la unidad es instalada a entre ½ y 5 millas de distancia desde el agua salada, incluyendo costas
marinas y vías navegables interiores, por favor cumpla con las siguientes instrucciones de instalación.
• Instale la unidad de exterior en un lugar (tal como edificios cercans , etc.) donde se encuentre protegida de la brisa del mar, la
cual podrá dañar la misma.
• Si no es posible evitar la instalación de la unidad de exterior cerca de la costa marina, construya una pared protectora
alrededor de la misma para bloquear la brisa marina.
• Una pared protectora deberá ser construida con un material sólido tal como concreto, a fin de bloquear la brisa marina, y la
altura y el ancho de la pared deberán ser 1.5 veces más grandes que
el tamaño de la unidad de exterior. Además, asegure un espacio de
más de 28 pulgadas (700 mm) entre la pared protectora y la unidad
de exterior para que el aire expulsado se ventile.
• Instale la unidad de exterior en un lugar donde el agua pueda ser
drenada sin problemas.
•
Si las condiciones anteriores no pueden ser cumplidas, comuníquese
con GE Appliances para solicitar asistencia..
ODU
ODU
Sea breeze
Sea
ODU
Sea breeze
Sea
Unidad de Exterior
Brisa marina
Brisa marina
MarMar
Unidad de Exterior
Unidad de
Exterior
ODU
Sea breeze
ODU
Paredes Protectoras
Brisa marina
Mar
Unidad de Exterior
Unidad de Exterior
Instrucciones de instalación
More than 4 inches
More than 4 inches
Rear right
Left
Wrap the insulation pipe with
the �nishing tape from the
bottom to top.
Below
Rear left
Arrangement of
piping directions
Right
Cut thermal insulation pipe to an
appropriate length and wrap it with
tape, making sure that no gap is left in
the insulation pipe’s cut line.
Condensate piping
must have a
downward slope of at
least 1/4" per foot for
proper drainage.
Más de 4 pulgadas
Organización de las
instrucciones de las tuberías
Parte trasera izquierda
Parte trasera
derecha
droite
Dessous
Izquierda
Derecha
Debajo
Más de 4 pulgadas
Envuelva la tubería de aislación
con la cinta aislante desde la
parte inferior a la superior.
Corte la tubería de aislación
térmica en una longitud
apropiada y envuelva
la misma con cinta,
asegurándose de que no
quede ningún espacio en la
línea de corte de la tubería
de aislación.
La tubería de condensación deberá poseer
una inclinación descendente de por lo menos
1/4” por pie para que se realice un desagüe
adecuado.
