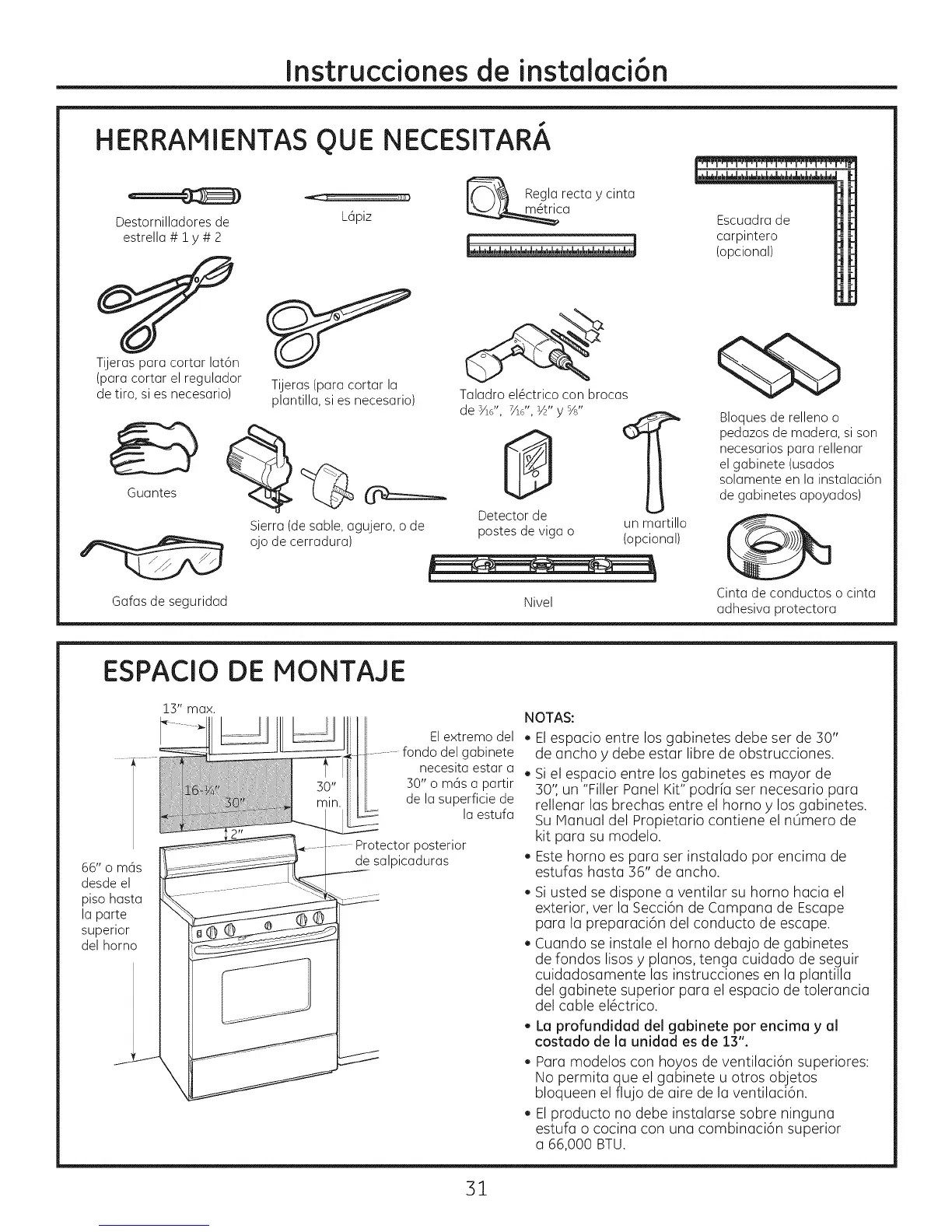

Instruccionesde instalaci6n
HERRAMIENTAS
Destornilladoresde
estrella# iy # 2
OUE
_Z ......... _J_J_J
L6piz
NECESITARA
_-_ Regl? recta y cinta
_ca
Escuadra de
carpintero
(opcional)
Tijeras para cortar lat6n
(para cortar el regulador
de tiro, si es necesario)
Guantes
Tijeras(paracortar la
plantilla,si es necesario)
Sierra(desable,agujero,o de
ojode cerradura)
Gafas de seguridad
Taladro el@ctrico con brocas
de _/ld', 7/ld',½"y%"
Detectorde
un martillo
postesde viga o (opcional)
Nivel
Bloques de relleno o
pedazos de madera, si son
necesarios para rellenar
el gabinete (usados
solamente en la instalaci6n
de gabinetes apoyados)
Cinta de conductos o cinta
adhesiva protectora
ESPAClO DE MONTAJE
66" o m6s
desde el
piso hasta
la parte
superior
del homo
13" max.
El extremo del
del gabinete
necesita estar a
30" o m6s a partir
de la superficie de
la estufa
Protectorposterior
de salpicaduras
NOTAS:
. Elespacio entre los gabinetes debe ser de 30"
de ancho y debe estar libre de obstrucciones.
. Siel espacio entre los gabinetes es mayor de
30'I un "Filler Panel Kit" podr[a set necesario para
rellenar las brechas entre el horno y los gabinetes.
Su Manual del Propietario contiene el nOmero de
kit para su modelo.
Este homo es para ser instalado por encima de
estufas hasta 36" de ancho.
. Si usted se dispone a ventilar su horno hacia el
exterior, ver la Secci6n de Campana de Escape
para la preparaci6n del conducto de escape.
, Cuando se instale el homo debajo de gabinetes
de fondos lisos y pianos, tenga cuidado de seguir
cuidadosamente las instrucciones en la plantilla
del gabinete superior para el espacio de tolerancia
del cable el6ctrico.
. La profundidad del gabinete por encima y al
costado de la unidad es de 13".
, Para modelos con hoyos de ventilaci6n superiores:
No permita que el gabinete u otros objetos
bloqueen el flujo de aire de la ventilaci6n.
El producto no debe instalarse sobre ninguna
estufa o cocina con una combinaci6n superior
a 66,000 BTU.
31
