ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR.
(Kit WE1M454)
VENTILACIÓN POR LA PARTE INFERIOR
(cont.)
• Aplique cinta aislante
como puede verse en la
junta entre el conducto
interno de la secadora
y el codo.
NOTA: Asegúrese de que
la cinta cubra el orificio
del tornillo de la porción A donde se conecta con
el codo.
PRECAUCIÓN: Las juntas del
conducto interno deben sujetarse con cinta; caso
contrario, pueden separarse y provocar un riesgo
de seguridad.
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa (Kit WE1M454),
disponible en su proveedor de servicios local.
Coloque la secadora en su ubicación final.
Placa
(Kit WE1M454)
Instrucciones de instalación
133
Cinta
aislante

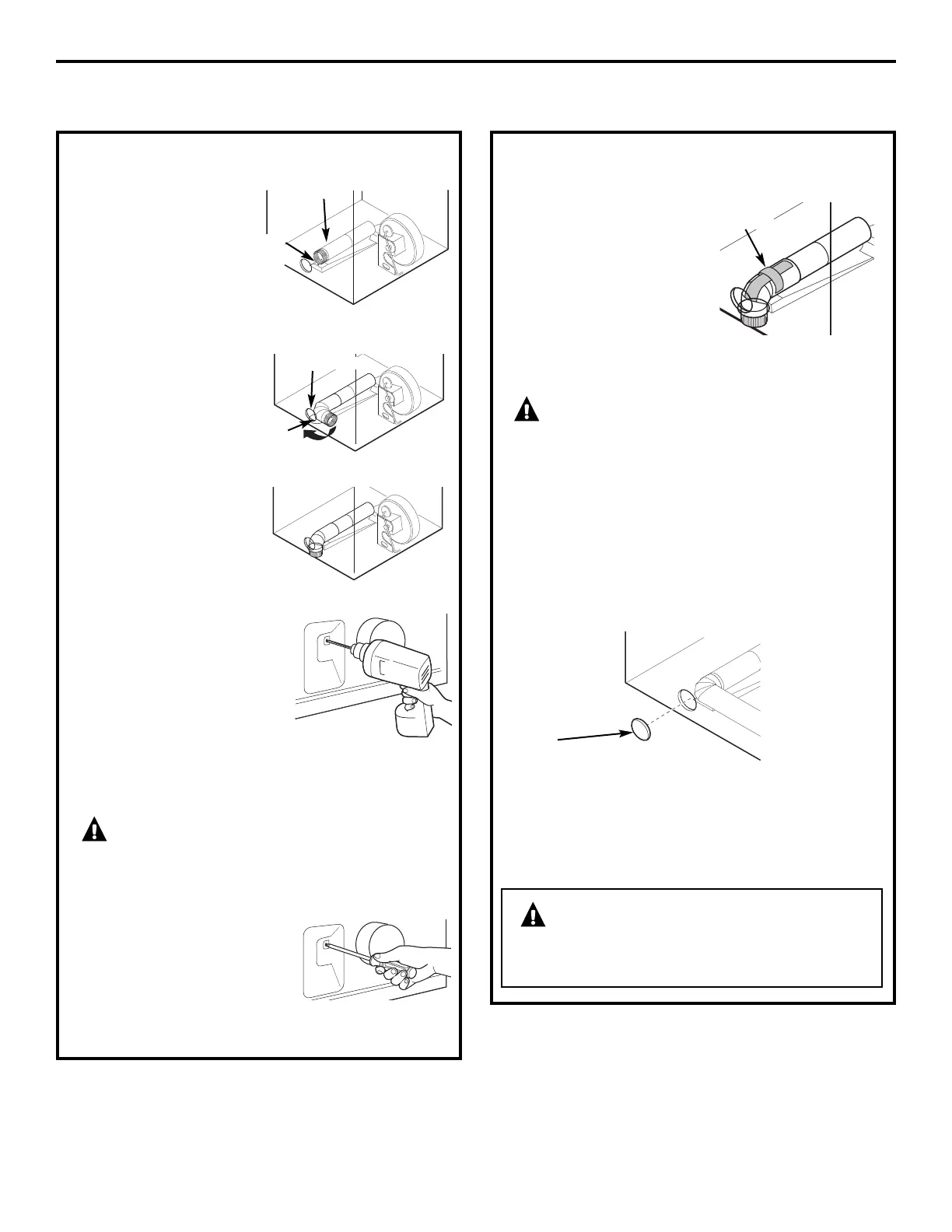

CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA POR LA PARTE INFERIOR)
CÓMO AGREGAR UN CONDUCTO NUEVO
• Vuelva a conectar
la porción cortada “A”
del conducto a la caja
del ventilador.
• Sujete el codo
con cinta en
una posición
de 90 grados
para evitar la rotación.
• Introduzca el codo
a través del orificio
trasero y conéctelo
a la porción “A”.
Gire el codo
a través de
la abertura inferior.
• Mientras sostiene la tubería
y codo, utilizando su mano
a través de la abertura
trasera, perfore un orificio
de 1/8″ a través del orificio
de la lengüeta inferior
y la tubería como puede
verse en la ilustración.
NOTA: Asegúrese de que el orificio atraviese bien
el codo y la tubería.
PRECAUCIÓN: Asegúrese de no
tirar o dañar los cables eléctricos ubicados
dentro de la secadora cuando introduzca el
conducto.
• Mientras todavía sostiene
la tubería y codo de
la abertura trasera,
atornille las tuberías
en su lugar con el tornillo
conservado con anterioridad.
Abertura
de la parte
inferior
Visión inferior
Porción “A”
Orificio de
montaje
Orificio trasero
