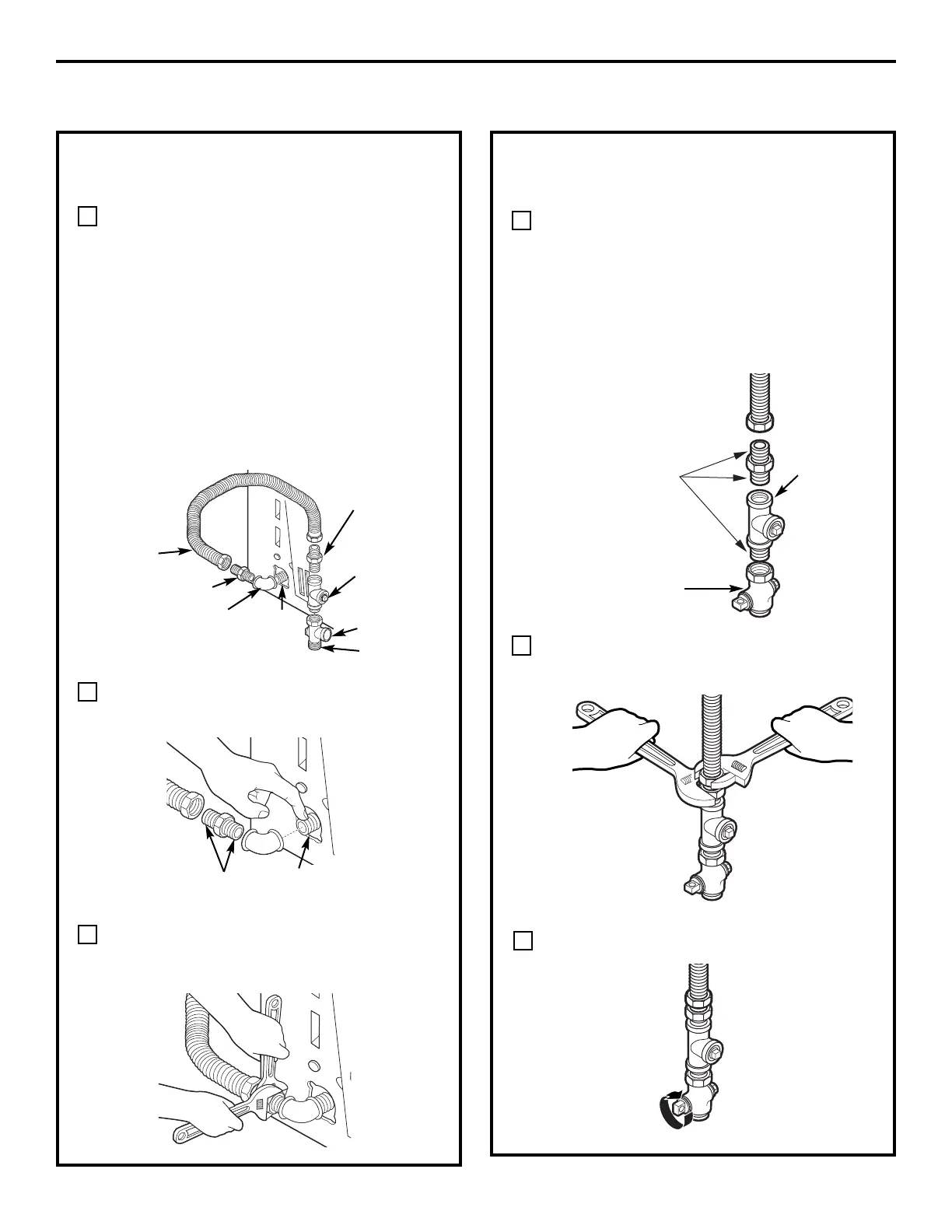

Installez un obturateur 1/8 po NPT sur la vanne
d’arrêt de la ligne de gaz de la sécheuse pour
vérifier la pression d’entrée du gaz.
Installez un raccord adaptateur à l’obturateur.
REMARQUE : Appliquez un mastic d’étanchéité
ou du ruban Teflon
MD
sur les filetages
de l’adaptateur et de l’obturateur.
Instructions d’installation
Fixez le tuyau de raccordement métallique
souple à l’adaptateur.
B
Serrez le raccord du tuyau de raccordement
souple à l’aide de deux clés à molette.
C
D
Serrez tous les raccords à l’aide des deux clés
à molette. Ne serrez pas trop fort.
E
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ (SUITE)
Appliquez un mastic
d’étanchéité ou du ruban
Teflon
MD
sur tous
les filetages mâles.
Ouvrez la vanne d’arrêt de gaz.
F
Vanne d’arrêt
Obturateur
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ
Installez un coude femelle 3/8 po NPT
à l’extrémité du raccord d’entrée de gaz
de la sécheuse.
Installez un raccord adaptateur 3/8 po sur
le coude femelle.
IMPORTANT : Utilisez une clé à tuyau pour tenir
fermement l’extrémité du raccord d’entrée
de gaz de la sécheuse pour éviter de
l’endommager.
REMARQUE : Appliquez un mastic d’étanchéité
ou du ruban Teflon
MD
sur les filetages de
l’adaptateur et du raccord d’entrée de gaz
de la sécheuse.
Coude
A
Adaptateur
Matériel non fourni
Adaptateur
Obturateur de
1/8 po NPT pour
vérification
de la pression
à l’entrée de gaz
Vanne d’arrêt
Tuyau d’au
moins 1/2 po
3/8 po NPT
Tuyau de
raccordement souple
métallique neuf
Appliquez du mastic sur l’adaptateur
et l’entrée de gaz de la sécheuse.
70
RACCORDEMENT D’UNE SÉCHEUSE À GAZ (suite)
