Instructions d’installation
73
EXIGENCES RELATIVES À L’ÉLECTRICITÉ
POUR LES SÉCHEUSES ÉLECTRIQUES
Cette sécheuse doit être raccordée à un circuit
domestique indépendant, protégé par un
disjoncteur ou un fusible temporisé. Un circuit
monophasé de 120/240 V, 60 Hz et 30 ampères,
à trois ou quatre fils, est nécessaire.
Si l’alimentation électrique fournie n’est pas
conforme aux exigences ci-dessus, contactez
alors un électricien qualifié.
INSTRUCTIONS DE MISE À LA TERRE
La sécheuse doit être branchée à un réseau
de fils en métal permanents et mis à la terre;
ou un conducteur de mise à la terre doit suivre
les conducteurs du circuit et être branché
à la borne de mise à la terre sur la sécheuse.
BRANCHEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 4 FILS
(À UTILISER POUR L’INSTALLATION
DANS UNE MAISON MOBILE)
REMARQUE : Depuis le 1
er
janvier 1996, le Code
national de l’électricité impose aux nouvelles
constructions d’utiliser un raccordement à 4 fils
pour une sécheuse électrique. Un cordon à 4 fils
doit aussi être utilisé lorsque les normes locales
n’autorisent pas une mise à la terre via le neutre.
Un raccordement à 3 fils NE doit PAS être utilisé
dans une nouvelle construction.

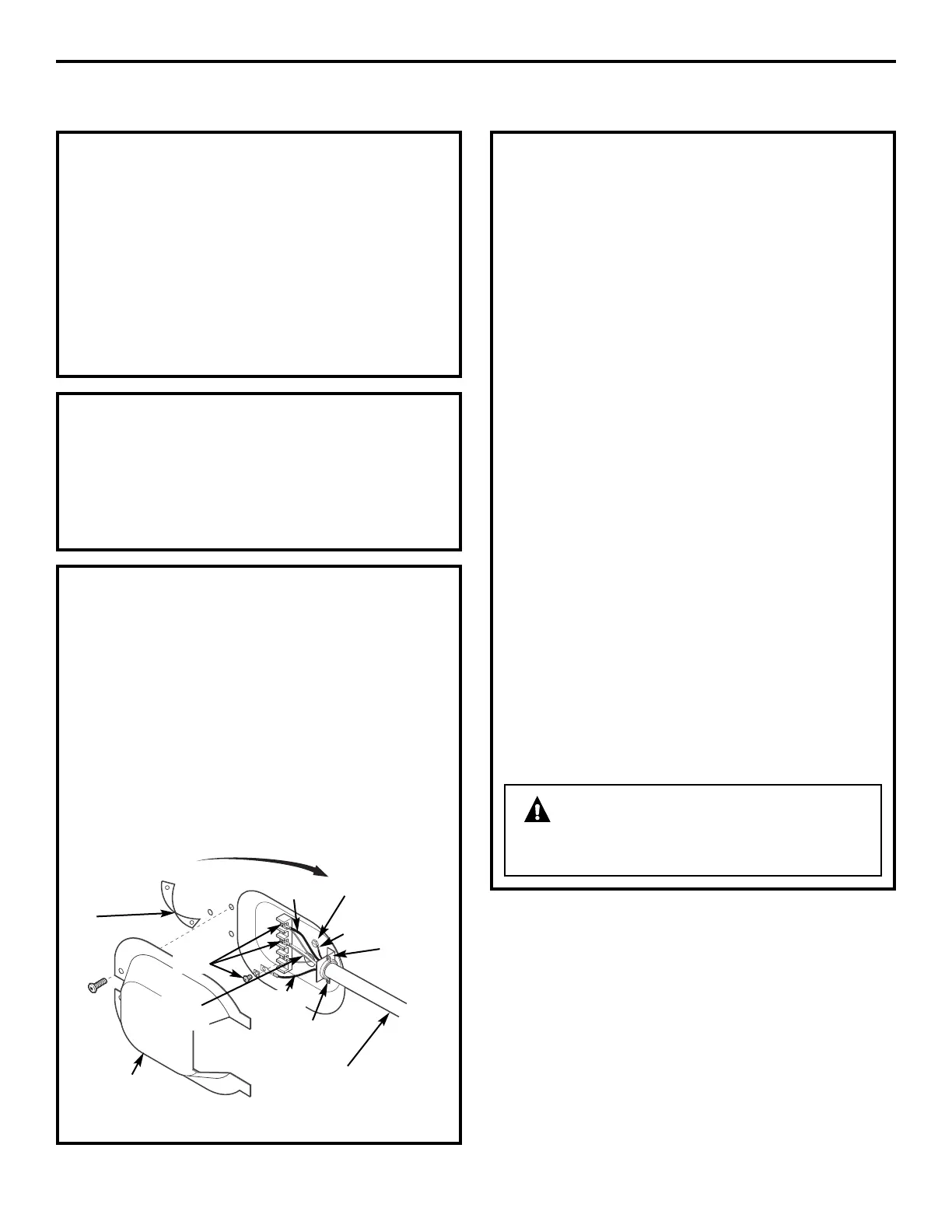

Retirez et jetez
la languette de
mise à la terre.
Conservez la vis
de mise à la terre
verte
Fil sous
tension
Réinstallez la vis de
mise à la terre verte
à cet endroit
Fil vert
Support
du réducteur
de tension
Réducteur de
tension 3/4 po (UL)
Fil sous
tension
Neutre
(blanc)
Vis (3)
Couvercle
4 conducteurs en cuivre N° 10 minimum
ou cordon d’alimentation de 120/240 V 30 A
pour sécheuse muni de cosses ouvertes ou
à anneau (non fourni)
BRANCHEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 4 FILS
(À UTILISER POUR L’INSTALLATION
DANS UNE MAISON MOBILE) (suite)
AVERTISSEMENT –
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ
DE LA PLAQUE À BORNES.
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation
situé à l’arrière.
4. Retirez et jetez la languette de mis à la terre.
Conserver la vis verte de mise à la terre pour
l’étape 7.
5. Insérez un réducteur de tension conforme
UL 3/4 po dans le trou d’entrée du cordon. Faites
passer le cordon d’alimentation dans le réducteur
de tension.
6. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre
de la plaque à bornes (N).
7. Branchez le fil de terre du cordon à la vis verte de
mise à la terre (trou placé au-dessus du support
du réducteur de tension). Serrez toutes les vis de
la plaque à bornes (3) complètement.
8. Fixez le cordon d’alimentation dans le réducteur
de tension.
9. Réinstallez le couvercle.
