Instructions d’installation
74
Faites installer,
si le code local
l’exige, une mise
à la terre externe
(non fournie) sur
un tuyau d’eau
froide métallique
mis à la terre
ou toute autre
mise à la terre
par un électricien
qualifié.

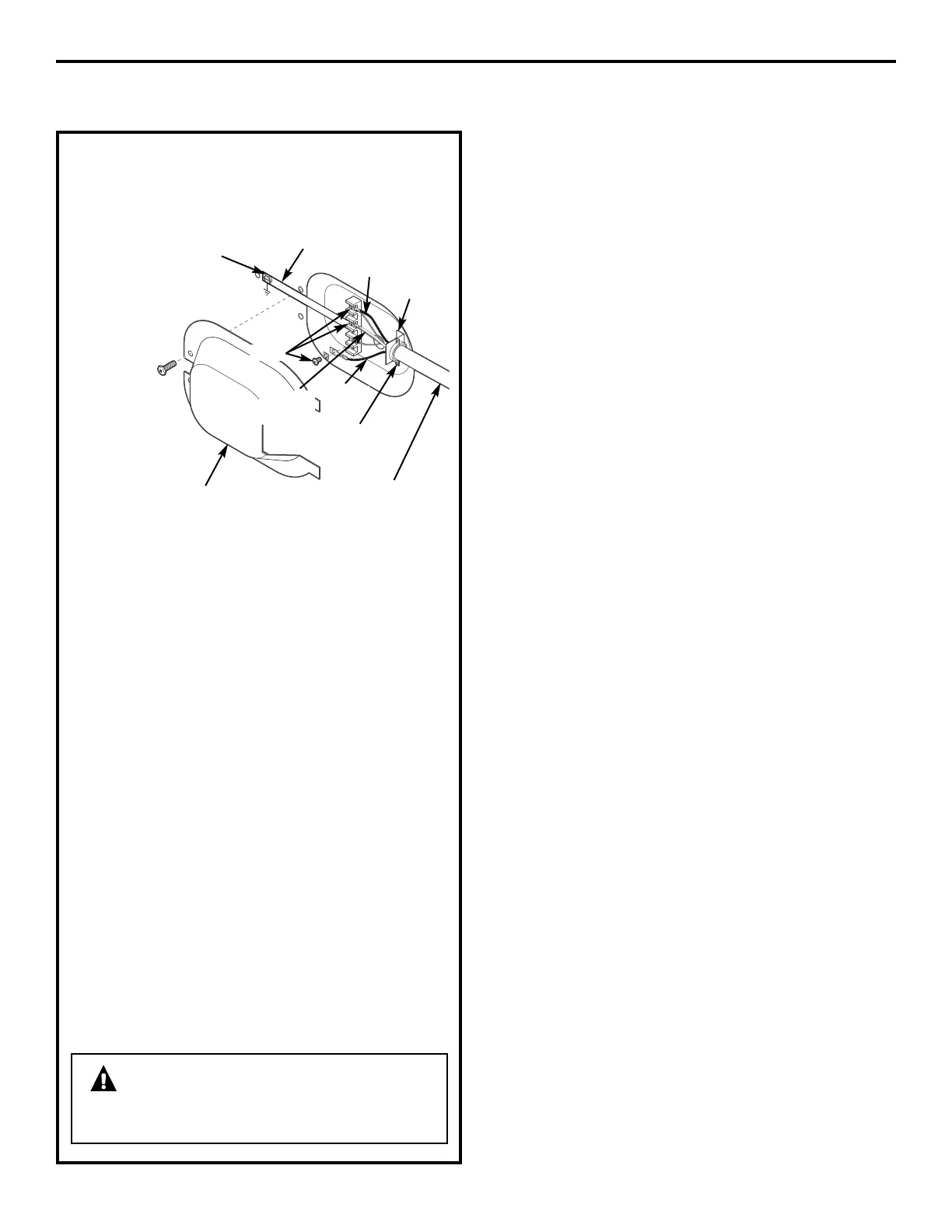

Fil sous
tension
Support
du
réducteur
de tension
Réducteur
de tension
3/4 po (UL)
Fil sous
tension
Neutre
(blanc)
Vis (3)
Couvercle
3 conducteurs en cuivre N° 10 minimum
ou cordon d’alimentation de 120/240 V
30 A pour sécheuse muni de cosses
ouvertes ou à anneau (non fourni)
Vis verte de mise
à la terre
Languette
de mise
à la terre
RACCORDEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 3 FILS
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation
situé à l’arrière.
4. Insérez un réducteur de tension conforme
UL 3/4 po dans le trou d’entrée du cordon. Faites
passer le cordon d’alimentation dans le réducteur
de tension.
5. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre
de la plaque à bornes (N).
6. Veillez à ce que la languette de mise à la terre
soit connectée à la borne neutre (centre)
de la plaque à bornes et à la vis verte de mise
à la terre sur le boîtier. Serrez toutes les vis
de la plaque à bornes (3) complètement.
7. Fixez le cordon d’alimentation dans le réducteur
de tension.
8. Réinstallez le couvercle.
AVERTISSEMENT –
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ
DE LA PLAQUE À BORNES.
RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)
