ACCESORIOS PARA
CONDUCTOS
Esta campana debe usar
un conducto redondo de 8".
Puede conectarse a un
conducto de 3-1/4" x 12".
Utilice esta tabla para calcular
las longitudes máximas
permitidas para recorridos
de conductos hacia el exterior.
NOTA: ¡No supere las longitudes
equivalentes máximas permitidas!
Longitud máxima de conducto:
100 pies.
Conductos flexibles:
Si se utilizan conductos flexibles
de metal, todos los valores
equivalentes en pies de la tabla
deben duplicarse. El conducto
flexible de metal debe ser recto
y liso y debe extenderse lo
máximo posible.
NO USE conductos flexibles
de plástico.
NOTA: Cualquier sistema
de ventilación doméstico, como
una campana de ventilación,
puede interrumpir el flujo
adecuado de aire de combustión
y de escape requerido para
chimeneas, hornos a gas,
calentadores de agua a gas
y otros sistemas de ventilación
natural. Para minimizar las
posibilidades de interrupción
de tales sistemas de ventilación
natural, siga las pautas y normas
de seguridad del fabricante del
equipamiento de calefacción, tales
como las publicadas por NFPA
y ASHRAE.

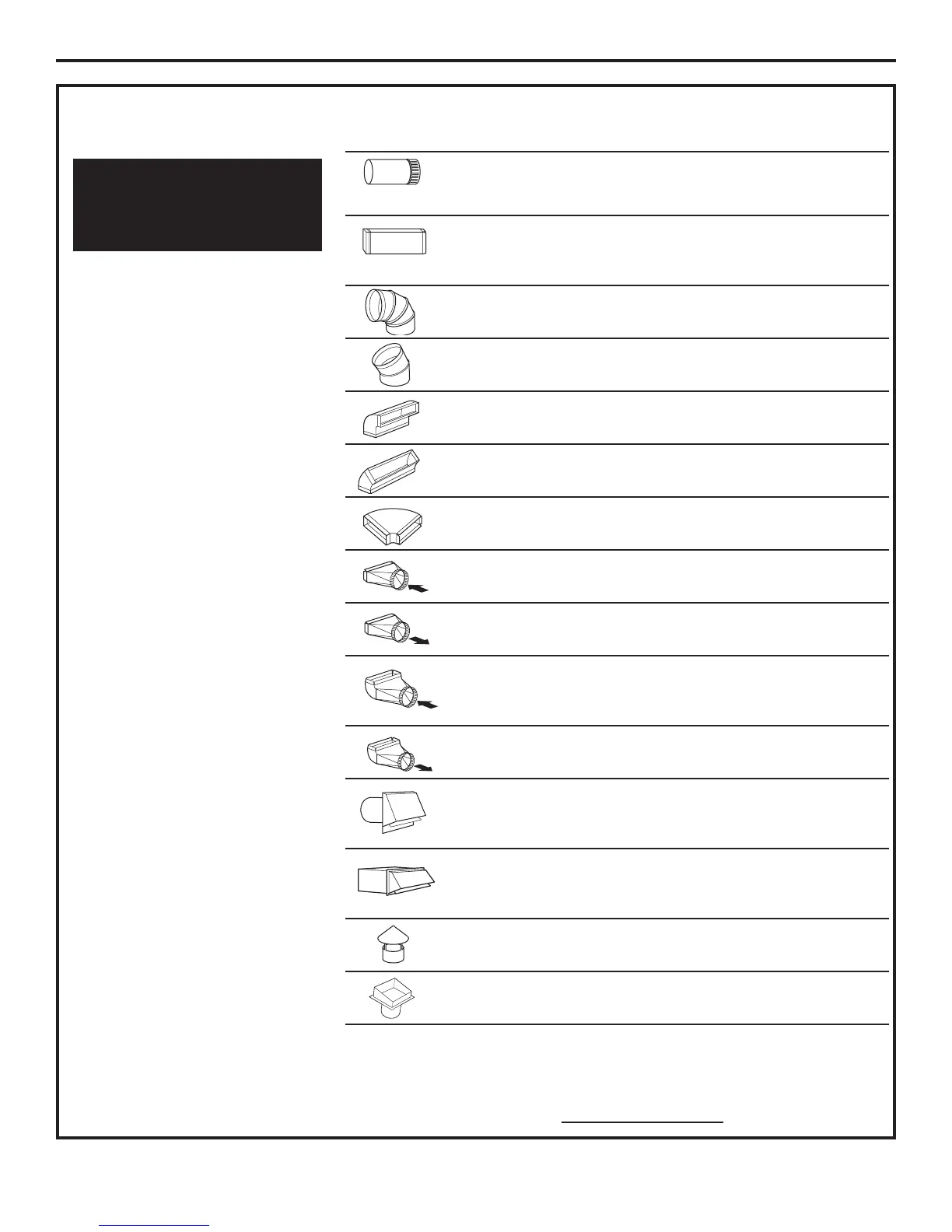

Longitud
Pieza Longitud Cantidad equivalente
de conducto Dimensiones equivalente* utilizada total
Redondo y recto 1 pie recto
de 8" (por longitud
de pie)
Recto de 1 pie recto
3-1/4" x 12" (por longitud
de pie)
Codo de 90°
de 8" 17 pies
Codo de 45°
de 8" 10 pies
Codo de 90°
de 3-1⁄4" x 12" 43 pies
Codo de 45°
de 3-1⁄4" x 12" 26 pies
Codo plano de 90°
de 3-1⁄4" x 12" 102 pies
Redondo de 8" a
transición de 3-1/4" x 12" 2 pies
3-1/4" x 12" a transición
redonda de 7" 5 pies
Redondo de 8" a codo
de 90° de transición
de 3-1⁄4" x 12" 6 pies
3-1/4" x 12" a codo de 90°
de transición redondo de 8" 13 pies
Cubierta de pared
redonda de 8" con
regulador de tiro 32 pies
Cubierta de pared
de 3-1/4" x 12" con
regulador de tiro 75 pies
Casquete de techo
redondo de 8" 44 pies
Ventilación de techo
redonda 24 pies
Preparación para la instalación
Recorrido total de los conductos
*Longitud real del conducto recto más equivalente de accesorio de conducto. La longitud
equivalente de las piezas de conductos se encuentra basada en pruebas reales realizadas
por el grupo de Ingeniería de Evaluación de GE y reflejan los requisitos para un buen
desempeño de ventilación con cualquier campana de ventilación.
