KIT DE RECIRCULACIÓN (Incluido)

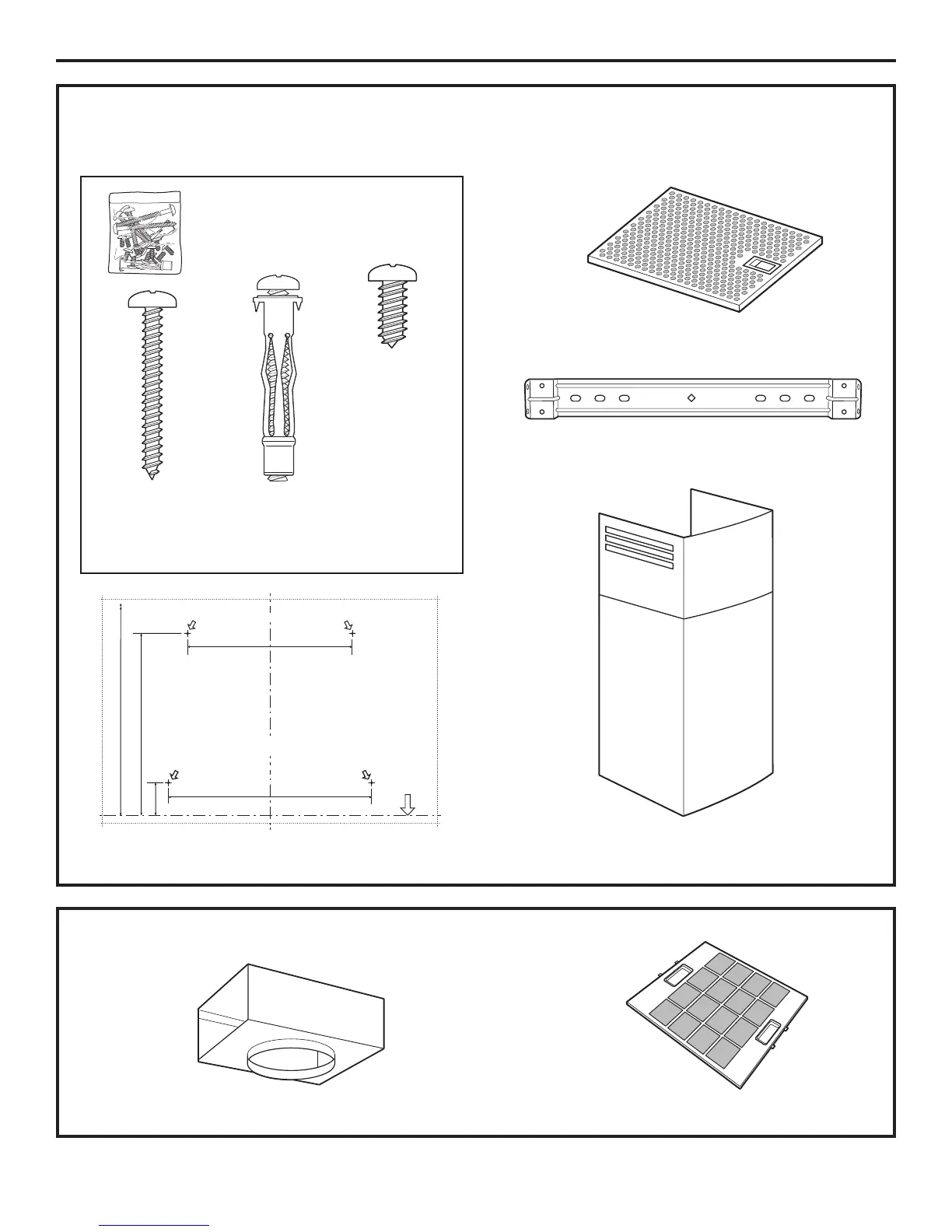

CONTROLE LAS PIEZAS DE INSTALACIÓN
Ubique el paquete de hardware embalado con la campana y verifique los contenidos.
Preparación para la instalación
Filtro de acero inoxidable
Soporte de cubierta de conducto
PLANTILLA DE MONTAJE
DE LA PARED TRASERA
L
ín
ea
central ver
ti
cal
ALINIE LA CORNIZA
INFERIOR CON
LA LINEA MARCADA
CON LAPIZ, INDICANDO
LA PARTE INFERIOR
DE LA CAMPANA
11-7/16"
Altura de instalación
Línea horizontal
C
L
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
10-1/8"
12-08 JR
2"
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
12-1/2"
LA VENTILACIÓN A TRAVEZ
DE LA PARED ES DE 27-3/4" MÍN.
POR ENCIMA DE LA ALTURA
DE INSTALACIÓN
31-14772 Impreso en México
PAQUETE DE HARDWARE
Ubique y cuente
los tornillos
6 tornillos
para madera
(N°10 de 1-3/4"
de longitud)
4 sujeciones
de pared (5/16")
(Tornillo con
anclajes de pared)
8 tornillos
para cubierta
de conductos
y deflector
de aire (Tornillo
autorroscantes
por deformación
N°8 de 3/8”
de largo)
Filtro de carbón
Cubierta de conducto
decorativa de 2 piezas
Plantilla para montaje en la pared
12
Deflector de aire
